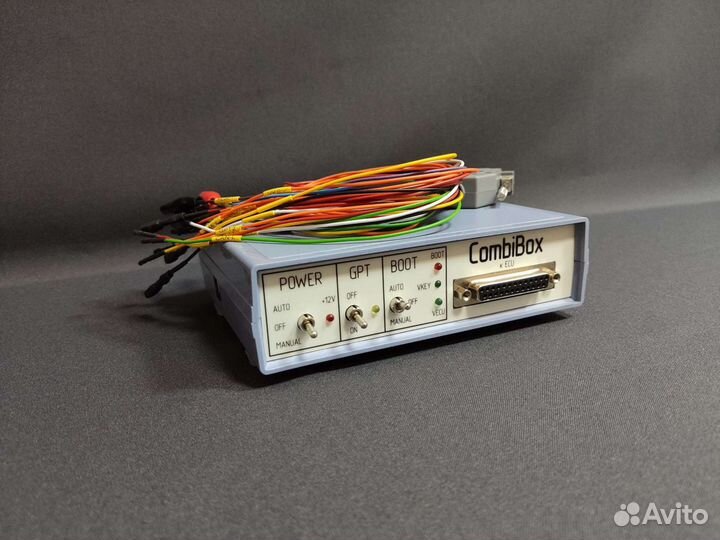

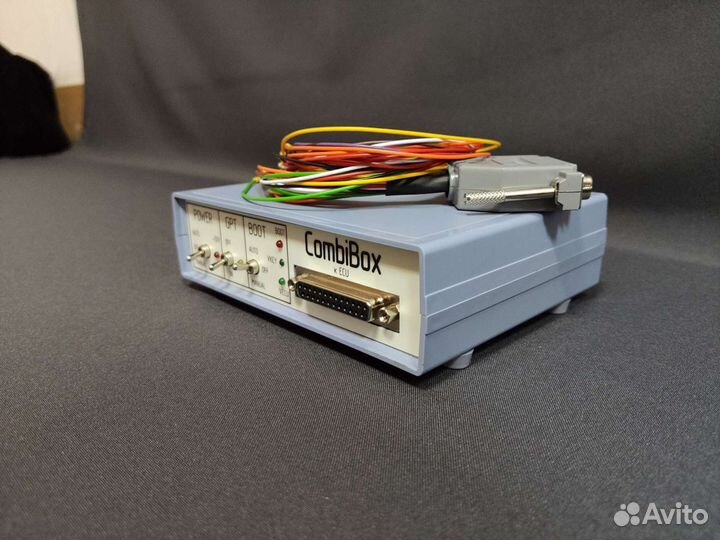

CombiBox для PCMflash

!!!Остерегайтесь мошенников и непрофессионалов, читайте не накрученные отзывы!!! В наличии в нашем магазине XDIAG ️Лучшее качество на рынке! Официальная гарантия на прибор ️ Онлайн демонстрация прибора Быстрая доставка в пределах МКАД и по всей России! Combibox позволяет формировать сигналы GPT1, GPT2 при использовании диагностического автосканера J2534 Сканматик 2 Pro, что позволяет работать с 53 и 71 модулями PCMflash, а так же с новыми модулями для которых нужны данные сигналы. Для работы с прибором необходимо его подключать к стабилизированному напряжению 12V ( в комплект поставки входит ответная часть разъема). Для пайки провода питания необходимо соблюдать правильную полярность подключения, при несоблюдении полярности прибор может выйти из строя, а также повредить блок управления автомобилем. При работе с ЭБУ и Combibox рекомендуется использовать регулируемые источники питания с пороговым напряжением до 30 вольт и максимальным током не менее 3 ампер. Разъемы и схемы подключения к комбибокс: 1. J2534 - для поключения автосканера Scanmatic 2 Pro 1 — GPT2 2 — GPT1 4 — GND 5 — GND 6 — CAN-H 7 — K-LINE 12 - SELECT BOOT 14 — CAN-L 15 — L–LINE 16 — +12V 2. DC IN 5A Max Jack - для подключения питания к прибору 3. DB-15 - для подключения к ЭБУ универсального кабеля 2 — Фиолетовый, VPP 3 — Зелено-коричневый, GPT2 4 — Голубой, CNF1 5 — Красный, VECU +12V 7 — Белый, CAN-H 9 — Оранжевый, VKEY +12V 10 — Серый, BOOT 11 — Черный, GND 12 — Желто-оранжевый, GPT1 14 — Желтый, K-Line 15 — Зеленый, CAN-L Переключатели и их режимы: 1. «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ: «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15. «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT. «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash. 2. «Boot SW», управление сигналом BOOT: «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; «ON» включено, подтягивает BOOT к сигнальному минусу; «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. 3. «CNF1», управление сигналом CNF1 (3,3 вольта): «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; «ON» включено, подтягивает CNF1 к +3.3 вольтам; «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. Светодиодные индикаторы на лицевой стороне прибора: «Power IN» указывает наличие питающего напряжения; «Power OUT» указывает наличие напряжения на ЭБУ; «Boot ON» указывает наличие подтяжки сигнала BOOT; «CNF1 ON» указывает наличие подтяжки сигнала CNF1. Комплектация: CombiBox Универсальный кабель DB-15 Штекер питания Купить быстро недорого и с гарантией можно в нашем магазине XDIAG. Звоните прямо сейчас! Отправляем по всей России и СНГ Работаем как по наличному так и по безналичному расчету
