CombiBox для PCMflash

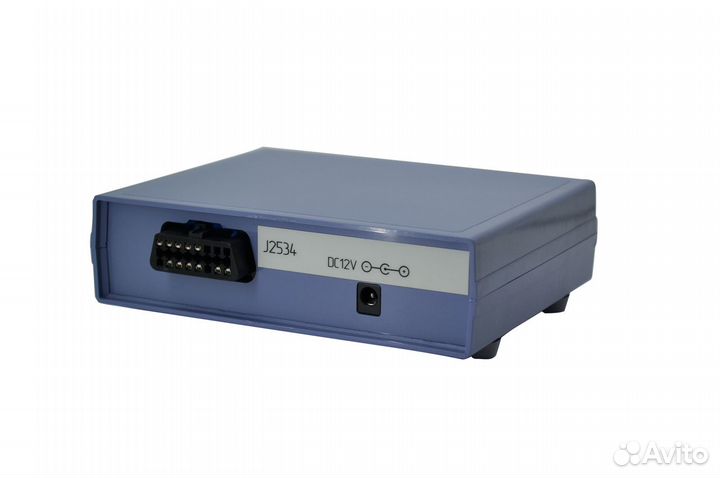

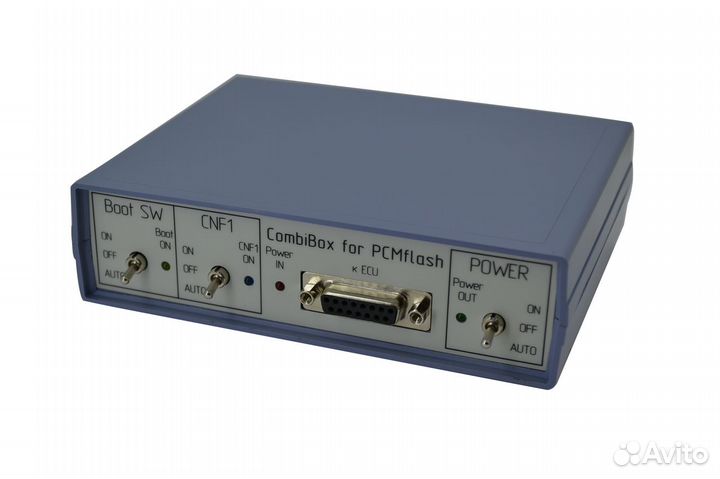

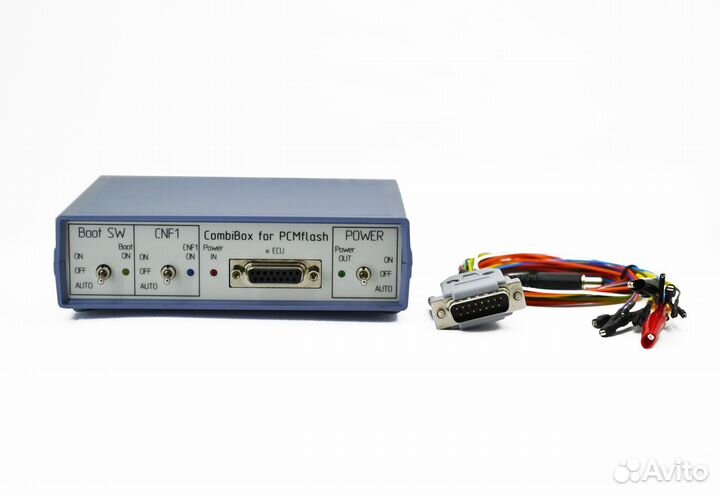

Артикул: 779971-1 Назначение CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями. Питание Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер. Подключение На задней панели CombiBox расположены 2 разъема: 1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))Разъем имеет следующую схему подключения:1 — GPT2; 2 — GPT1; 4 — GND; 5 — GND; 6 — CAN-H; 7 — K-LINE; 12 - SELECT BOOT 14 — CAN-L; 15 — L–LINE; 16 — +12V. DC 12V — разъем предназначен для подключения питания. На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.Разъем имеет следующую схему подключения:2 — Фиолетовый, VPP; 3 — Зелено-красный, GPT2; 4 — Голубой, CNF1; 5 — Красные, Power +12V; 7 — Белый, CAN-H; 9 — Оранжевые, Key +12V; 10 — Серый, BOOT; 11 — Черные, GND; 12 — Желто-оранжевый, GPT1; 14 — Желтый, K-Line; 15 — Зеленый, CAN-L. Индикаторы: — Светодиодный индикатор «Power IN» указывает наличие питающего напряжения; — Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ; — Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT; — Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1. Комплект поставки — Адаптер CombiBox — Соединительный кабель — Штекер питания Гарантия На данный продукт распространяется стандартная гарантия 1 год. ________________________________ ДОСТАВКА ТОВАРОВ ПО ВСЕМУ МИРУ Курьер по Москве в пределах МКАД на следующий день 300 руб. Курьер по СПб в пределах на следующий день 250 руб. ==== Доставка Почтой России во все регионы: от 250 руб. Работаем с наложенным платежом ( заказы стоимостью от 600 руб.) ==== Доставка в любую точку мира! Доставка производится удобными для клиента транспортными компаниями (ПЭК, СДЭК, КИТ, Деловые Линии и пр.) ==== Пишите свои вопросы или номер телефона в сообщения авито и мы Вам перезвоним
