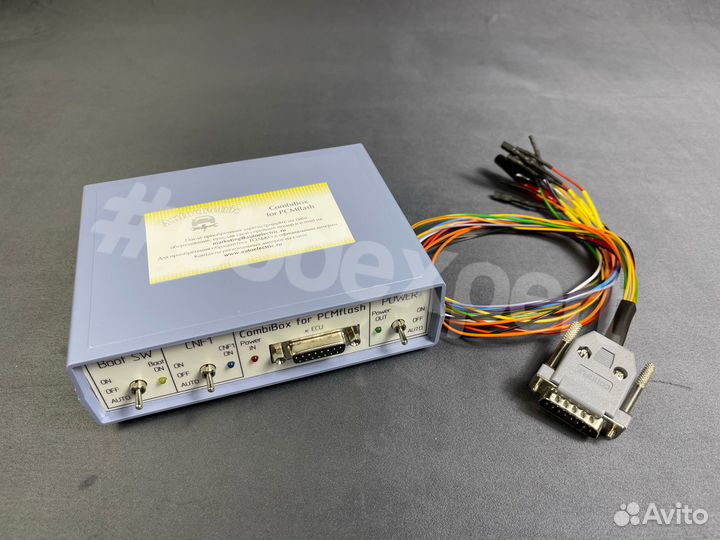

CombiBox от Autoelectric для PCMflash

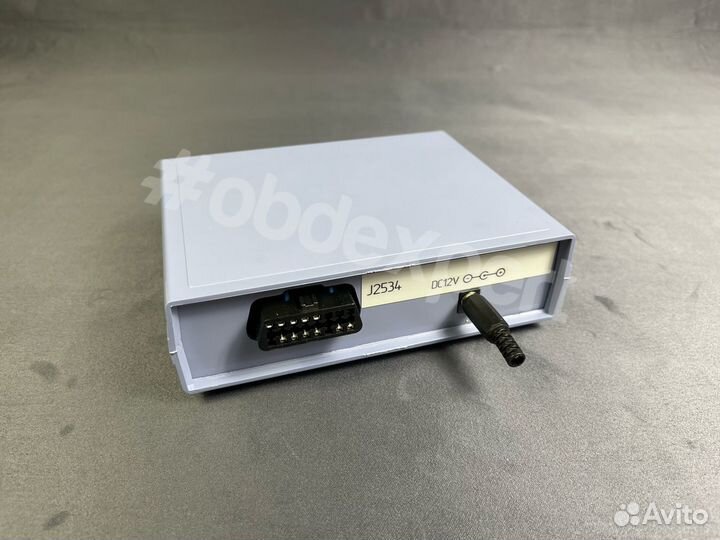

Магазин оборудования для автомобилей OBDexpert(РУ) - качество по приятным ценам! Консультация, помощь в установке и настройке, гарантийное и постгарантийное обслуживание. Работаем на прямую с разработчиками оборудования и программного обеспечения. Демонстрация товара по видео. CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулямя. Чем мы отличаемся: — Мы работаем напрямую с разработчиками диагностического оборудования и программного обеспечения. Питание Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер. Подключение На задней панели CombiBox расположены 2 разъема: 1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO)) Разъем имеет следующую схему подключения: — 1 — GPT2; — 2 — GPT1; — 4 — GND; — 5 — GND; — 6 — CAN-H; — 7 — K-LINE; — 12 - SELECT BOOT — 14 — CAN-L; — 15 — L–LINE; — 16 — +12V. — DC 12V — разъем предназначен для подключения питания. 2. На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения. Разъем имеет следующую схему подключения: — 2 — Фиолетовый, VPP; — 3 — Зелено-красный, GPT2; — 4 — Голубой, CNF1; — 5 — Красные, Power +12V; — 7 — Белый, CAN-H; — 9 — Оранжевые, Key +12V; — 10 — Серый, BOOT; — 11 — Черные, GND; — 12 — Желто-оранжевый, GPT1; — 14 — Желтый, K-Line; — 15 — Зеленый, CAN-L. Органы управления Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ: — «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15. — «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT. — «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash. Переключатель «Boot SW», управление сигналом BOOT: — «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; — «ON» включено, подтягивает BOOT к сигнальному минусу; — «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта): — «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; — «ON» включено, подтягивает CNF1 к +3.3 вольтам; — «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях: — «BOOT» — 1 кОм; — «CNF1» — 510 Ом; — Нагрузка на шине «CAN» — 120 Ом. Индикаторы: — Светодиодный индикатор «Power IN» указывает наличие питающего напряжения; — Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ; — Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT; — Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1. Комплектация: — Адаптер CombiBox — Соединительный кабель — Штекер питания Для консультации не стесняйтесь писать (WhatsApp, Telegram, Viber) или звонить. Быстрая доставка по Москве, в другие города и страны. Пункты выдачи: Москва, Санкт-Петербург. Работаем по наличному и безналичному расчету (для физ. и юр. лиц).
