Фрезерный станок с чпу Beaver stone 1315MA

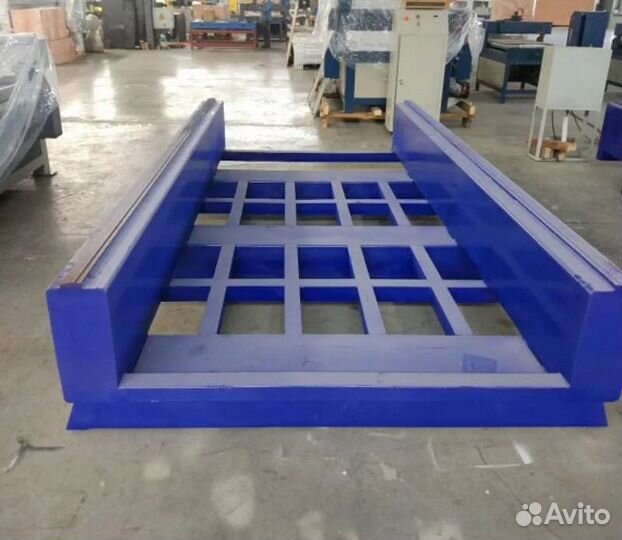

Фрезерный станок с ЧПУ Beaver STONE 1315MA В наличии от $ 11 300 Размеры рабочего стола, мм 1300 х 1500 Сечение направляющих, мм 25 Производитель направляющих HIWIN Смазка Ручная централизованная система смазки Перемещение по оси Z, мм 400 Тип станины Сварная из стальной трубы прямоугольного сечения с толщиной стенок 10 мм Тип рабочего стола и ванны Стальные пластины с Т-образными пазами, покрытые упрочненным капролоном, ванна обшита по обеим сторонам листами из нержавеющей стали Система смены инструмента Ручная Тип цанги ER25 Макс. рабочая скорость перемещения по осям, м/мин 15 Макс. скорость перемещения по осям, м/мин 25 Тип передачи по осям X, Y, Z Косозубая шестерня-рейка / косозубая шестерня-рейка / ШВП Мощность шпинделя, кВт 5,5 Частота вращения шпинделя, об/мин 0 - 24 000 Тип двигателя Шаговый с ременным приводом Система управления RICH AUTO А11 Тип охлаждения шпинделя Водяное Датчик длины инструмента Есть Водяные насосы + трубки Есть Напряжение, В 380 Частота тока, Гц 50 Габаритные размеры: Длина, мм 2700 Ширина, мм 2200 Высота, мм 1800 НАЗНАЧЕНИЕ: Предназначен для высококачественного фрезерования и гравирования поверхностей деталей по плоскости (2D и 3D фрезерование). ОБЛАСТЬ ПРИМЕНЕНИЯ: Натуральный и искусственный камень, МДФ, ДСП, алюминий, пластик, акрил. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: ЖЕСТКАЯ СТАНИНА Сварная станина изготовлена из стальных труб прямоугольного сечения толщиной 10 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров. СТАЛЬНЫЕ ПЛАСТИНЫ РАБОЧЕГО СТОЛА С «Т» ПАЗАМИ Обеспечивается надежный механический зажим обрабатываемых заготовок. Рабочий стол дополнительно покрыт упрочненным капролоном, а также по бокам обшит листами из нержавейки для защиты рабочего пространства от брызг и пыли, образующихся в процессе обработки. ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Сечение направляющих - 25 Производитель – (HIWIN Корея). КОСОЗУБАЯ ШЕСТЕРНЯ - РЕЙКА ПО ОСЯМ Х И У В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. ШАГОВЫЕ ДВИГАТЕЛИ С РЕМЕННЫМ ПРИВОДОМ Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности. ШАРИКОВИНТОВАЯ ПАРА ПО ОСИ Z За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. ШПИНДЕЛЬ МОД. GDK125-18-24 5,5 кВт Высокая частота вращения (24 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из камня, а также ДСП, МДФ, пластика, акрила и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции. Охлаждение шпинделя осуществляется за счет внутреннего контура, проходящего через шпиндель. Охлаждение инструмента осуществляется за счет внешних гибких шлангов. Тип цанги - ER25 Диаметр хвостовика: 4, 6, 8, 10, 12 КОНТАКТНЫЙ ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ Предназначен для измерения длины инструмента и позволяет, начиная работу, быстро ввести данные о длине вылета инструмента. РУЧНАЯ СИСТЕМА СМАЗКИ Предназначена для периодического смазывания всех подшипников в направляющих в целях увеличения срока службы станка. ПУЛЬТ УПРАВЛЕНИЯ RICH AUTO А11 Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер. СИСТЕМА ОХЛАЖДЕНИЯ Система охлаждения станка состоит из 2-х водяных насосов: — Один насос охлаждает шпиндель и работает в замкнутом цикле; — Второй насос охлаждает инструмент. Оба насоса входят в комплект станка. ЗИП Включает в себя: — набор алмазных фрез; — набор цанг ER-25 для крепления алмазных фрез; — набор гаечных ключей и шестигранников; — набор зажимных струбцин; — набор опорных ножек для установки; — запасные ремни для шаговых двигателей. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: ВОДЯНЫЕ НАСОСЫ ДЛЯ ОХЛАЖДЕНИЯ ИНСТРУМЕНТА И ШПИНДЕЛЯ – 2 ШТ.ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА – 1 ШТ.ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ RICH AUTO A11 - 1 ШТ.ЭЛЕКТРИЧЕСКИЙ ШКАФ – 1 ШТ.КОМПЛЕКТ ЗИП – 1 ШТ.
