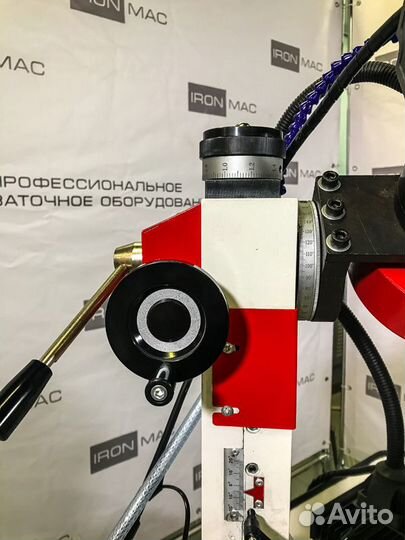

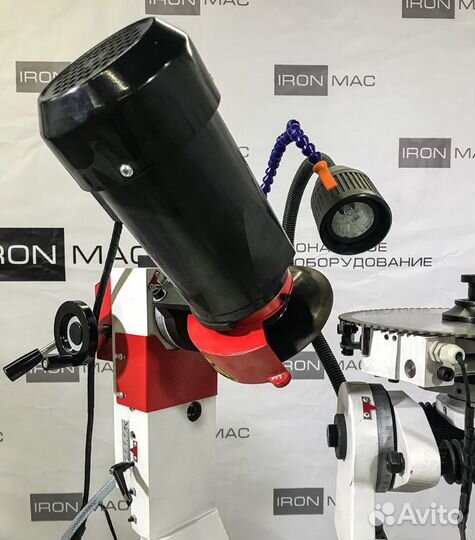

Станок для заточки дисковых пил Ironmac 600a

Станок для заточки дисковых пил IRONMAC. Модель 600A В наличии от 376 111 ₽ Наружный Ø дисковых пил, мм 100 - 630 Толщина дисковых пил, мм 2 - 5 Передний угол заточки зубьев пилы, ° -8° + 30° Задний угол заточки зубьев пилы, ° 0° - 30° Углы косой заточки передней / задней граней, ° 0° - 45° Размеры алмазного тарельчатого шлифовального круга, мм 150 х 32 Размеры алмазного чашечного шлифовального круга, мм 125 х 32 Мощность электродвигателя, кВт 0,25 Габаритные размеры: Длина, мм 800 Ширина, мм 850 Высота, мм 1500 Вес, кг 275 НАЗНАЧЕНИЕ: Станок предназначен для заточки дисковых пил с твердосплавными напайками по передней и задней граням. ОБЛАСТЬ ПРИМЕНЕНИЯ: Станок найдет широкое применение для лесопильных производств, столярных мастерских и мебельных фабрик, которые используют круглопильные, многопильные, бревнопильные , кромкообрезные, торцовочные , форматно-раскроечные станки. СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Позиционирование пилы осуществляется при помощи опоры с встроенным электромагнитом, тем самым исключается прогиб пилы. Включение электромагнита синхронизировано с работой механизма подачи. Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки. ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Поворот пилы на зуб и подвод пилы в зону заточки осуществляется в автоматическом режиме за счет электропривода и системы эксцентриковых кулачков. НАСТРОЙКА УГЛОВ ЗАТОЧКИ Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе. ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Позиционирование пилы осуществляется при помощи фланца большого диаметра и опоры с встроенным электромагнитом, тем самым исключается прогиб пилы. Переход с одного посадочного диаметра на другой осуществляется за счет переходных колец. РАБОТА ЭЛЕКТРОМАГНИТА Электромагнит оснащен индукционным датчиком (концевой выключатель), который управляет процессом позиционирования. Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки. ПАНЕЛЬ УПРАВЛЕНИЯ Панель управления оснащена контроллером, позволяющим управлять процессом заточки – задается количество зубьев пилы и происходит обратный их отсчет. Отсчет количества зубьев и циклов заточки отображается на цифровом табло – автоматическая остановка работы станка. Панель управления оснащена регулировкой скорости подачи пилы в зону заточки. Регулировка скорости движения каретки позволяет подбирать режим заточки дисковых пил в зависимости от ее параметров и геометрии зубьев. НАСТРОЙКА ДИАМЕТРА Удобная настройка диаметра пил обеспечивает быструю подготовку станка к работе и делает станок более универсальным. Затачиваемая пила настраивается на диаметр при помощи маховика и винтовой пары (винт-гайка). Максимальный диаметр затачиваемой пилы 630 мм. НАСТРОЙКА УГЛОВ Удобная шкала углов заточки позволяет с минимальными затратами времени осуществлять настройку станка. Углы заточки устанавливаются по градуированной шкале, которая применяется для настройки переднего и заднего углов заточки. НАСТРОЙКА СЪЕМА Перемещение заточного стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Съем с изношенной грани зубьев пилы задается по шкале. НАСТРОЙКА ШАГА Точная настройка толкателя позволяет регулировать шаг зубьев затачиваемой дисковой пилы и затачивать на станке пилы с крупным шагом, применяемые в лесопилении на бревнопильных и многопильных станках. Максимальный шаг зубьев 100 мм. Также конструкция толкателя позволяет регулировать положение толкающего штифта относительно зубьев затачиваемой дисковой пилы
