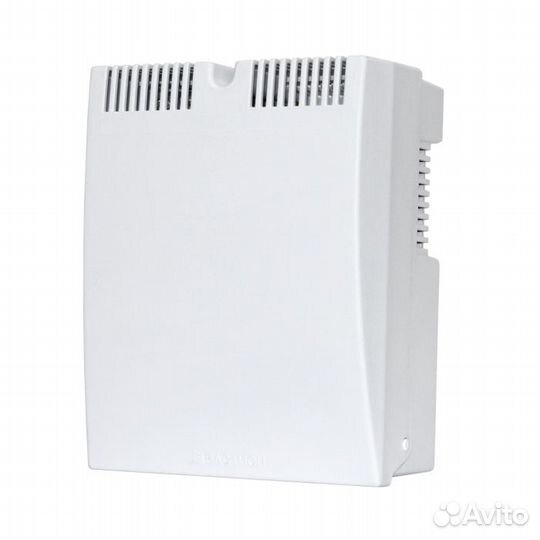

Блок бесперебойного питания скат 1200Д исп.1

Резервированный источник питания, входное напряжение 170...242 В, выходное напряжение 12,9...14 В, номинальный ток нагрузки 2,5 А, максимальный ток нагрузки 3 А (до 5 сек), под аккумулятор 12 В 4,5(7) Ач, световая индикация режимов работы, диагностический выход "Переход на резервное питание" типа "открытый коллектор", защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочкой IP20, диапазон рабочих температур -10...+40°С, габаритные размеры 170х210х103 мм Паспорт на прибор Сертификация ТР ПБ Сертификация ТР ТС Особенности. СКАТ-1200Д исп.1 обеспечивает — световую индикацию наличия напряжения электрической сети — световую индикацию наличия выходного напряжения — световую индикацию наличия АКБ — питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной» — автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «Резерв» — резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы — контроль наличия АКБ — оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы — защиту АКБ от глубокого разряда — защиту от переполюсовки клемм АКБ посредством электронной защиты — электронную защиту от короткого замыкания клемм АКБ — защиту от короткого замыкания на выходе с отключением выходного напряжения — автоматическое восстановление выходного напряжения после устранения причины замыкания — защиту нагрузки от аварии источника — выдачу информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK» — режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв» СКАТ-1200Д исп.1. Технические характеристики 1 Постоянное выходное напряжение,  В В режиме «основной» 12,9...14 В режиме «резерв» 9,5...12,6 2 Номинальный ток нагрузки, А 2,5 3 Ток заряда АКБ, стабилизированный, А 0,45...0,65 4 Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более 3,0 5 Максимальный ток нагрузки в режиме «резерв», А  не более 3,0 6 Входная сеть (переменного тока) напряжение, В 170...242 частота, Гц 50±1 7 Величина напряжения на аккумуляторе, при котором индикатор «АКБ»  гаснет 11...11,5 8 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки, В 10,5...11 9 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном токе нагрузки, мВ,  не более 30 10 Аккумуляторы герметичные свинцово – кислотные количество, шт 1 номинальное напряжение, В 12 емкость, Ач 4,5; 7 11 Рекомендуемая емкость АКБ, Ач 7 12 Сечение проводов подводимых к клеммам, мм2, не более «СЕТЬ» 1,5 «ВЫХОД» «ОК» 1,0 13 Максимальная мощность, потребляемая от сети переменного тока без нагрузки, ВА, не более 5 14 Габаритные размеры ШхВхГ, мм, не более без упаковки 170х210х103 с упаковкой 175х215х105 15 Масса (без АКБ), кг, не более НЕТТО (БРУТТО) 0,6 (0,7) 16 Ток контактов  «открытый коллектор», не более, мА 50 17 Напряжение на контактах «открытый коллектор», не более, В 60 18 Рабочие условия эксплуатации: температура окружающей среды, °С -10... +40 относительная влажность воздуха при температуре +25 °С, не более, % 90 19 Степень защиты оболочкой по ГОСТ 14254-96 IP20
