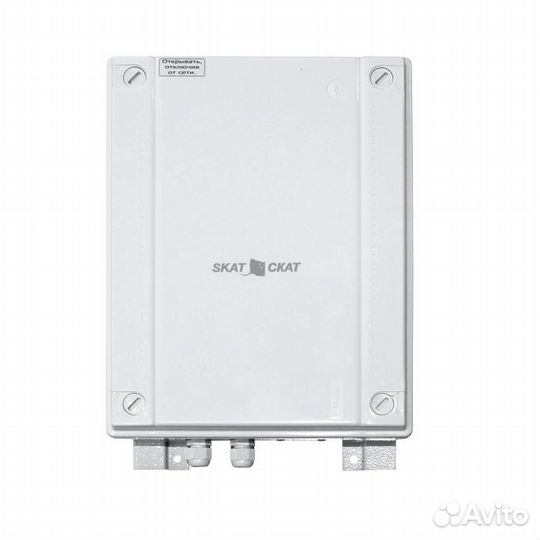

Уличный блок бесперебойного питания скат 1200 исп

Резервированный источник питания уличного исполнения, входное напряжение 170...250 В, выходное напряжение 12,9...14 В, номинальный ток нагрузки 4 А, максимальный ток нагрузки 4,5 А (до 5 сек), под аккумулятор 12 В 7 Ач или 12 В 12 Ач, световая индикация режимов работы, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочкой IP56, диапазон рабочих температур -40...+40°С, габаритные размеры 335х242х143 мм Особенности. СКАТ-1200 исп.5 обеспечивает — питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения) — световую индикацию режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом — автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ» — оптимальный заряд АКБ при наличии напряжения сети, режим «ОСНОВНОЙ» (п.7 таблицы) — ограничение степени разряда АКБ при отсутствии сети — защиту изделия при помощи самовосстанавливающегося предохранителя от неправильного подключения клемм АКБ — защиту от кратковременного короткого замыкания клемм АКБ — защиту от короткого замыкания на выходе с отключением выходного напряжения — автоматическое восстановление выходного напряжения после устранения причины замыкания — защиту нагрузки от аварии изделия — функцию «холодный пуск», обеспечивающую восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения — возможность совместной работы с термостатом АКБ 12/7 или термостатом АКБ 12/12 для поддержания положительной температуры АКБ при отрицательной температуре окружающей среды Паспорт на прибор Сертификация ТР ТС Размеры для проектировщиков СКАТ-1200 исп.5. Технические характеристики 1  Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250 2  Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…13,8 при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…12,6 3  Напряжение заряда АКБ при наличии сетевого напряжения 13,5…14,0 4  Ток нагрузки, A, не более при наличии сети 220 В, режим ОСНОВНОЙ» 0…4,0 от АКБ, режим «РЕЗЕРВ» 0…4,0 5  Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более 4,5 6  ВНИМАНИЕ! При наличии сети длительное потребление тока более 4,0А недопустимо. 7  Ток заряда АКБ, стабилизированный, А 0,45…0,65 8  Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 50 9  Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0 10  Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 100 11  Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более 4,5 12  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 13  Рекомендуемая емкость АКБ, Ач 7, 12 * 14  Количество АКБ, шт. 1 15  Характеристики выходов в формате «открытый коллектор» напряжение, В, не более, 60 ток, мА, не более, 60 16  Сечение провода, зажимаемого в клеммах колодок, мм2 «СЕТЬ» и ВЫХОД 2,5 17  Габаритные размеры ШхГхВ, мм, не более без упаковки 335х240х145 в упаковке 346х266х153 18  Масса, НЕТТО (БРУТТО), кг, не более 2,1 (2,3) 19  Диапазон рабочих температур, °С -40…+40 20  Предельное значение влажности воздуха при 25 °С, % 100 21  Степень защиты оболочкой по ГОСТ 14254-96 IP56
