REX 7-130 ICI caldaie - чертежи водогрейных котлов

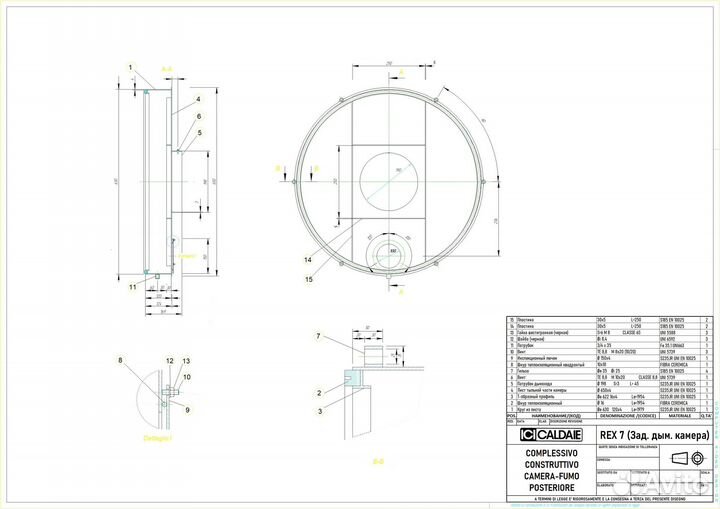

Конструкторская документация для производства водогрейных котлов серии REX "ICI caldaie" (Италия). Рабочее давление – 5 бар (110°C). 19 моделей: REX 7 - REX 130 Мощностью: 70, 80, 90, 100, 120, 150, 200, 250, 300, 350, 400, 500, 620, 750, 850, 950, 1000, 1200, 1300 кВт. Комплект из 19 моделей стоит = 240 000 рублей включая НДС 20%. 12 631,58 рублей - это средняя цена за 1 (один) комплект документации для производства водогрейного котла серии REX при покупке всех 19 моделей - сущие копейки !!! Документация продается только комплектом из 19 моделей. 70 и 80 кВт = 20 000 рублей; 90, 100 и 120 кВт = 20 000 рублей; 150 и 200 кВт = 20 000 рублей; 250 кВт = 20 000 рублей; 300 кВт = 20 000 рублей; 350 кВт = 20 000 рублей; 400 кВт = 20 000 рублей; 500 кВт = 20 000 рублей; 620 кВт = 20 000 рублей; 750 и 850 кВт = 20 000 рублей; 950 кВт = 20 000 рублей; 1000, 1200 и 1300 кВт = 20 000 рублей. Для оплаты по безналичному расчету заключим договор и выставим счет от организации. Состав технической документации: Чертежи сборок по узлам с позициями установки деталей включает в себя - чертёжи, размеры, спецификации и особенностями сварки отсканированного в PDF или JPG. 3D - нет. DXF файлов для раскроя - нет. Пример некоторых чертежей REX 7 (70 кВт) на фото. Водогрейный котел серии REX включает с себя данные на: КОРПУС КОТЛА 1 Топка 2 Задняя трубная доска 3 Передняя трубная доска 4 Обечайка 5 Дверь (передняя дымовая камера) 6 Задняя дымовая камера 7 Отсекатель потока обратки 8 Нижние лонжероны (швеллеры) 9 Дымогарные трубы 10 Турболизаторы 11 Труба квадратного сечения 12 Пластина для уплотнения двери 13 Строповое устройство 14 Днище топки 15 Труба опроры топки 16 Нет 17 Патрубок подачи фланцевый (без отвода) 18 Патрубок обратки фланцевый (с отводом) 19 Нет 20 Нет 21 Патрубок под приборы 22 Дренажная труба 23 Патрубки под гильзы 24 Гильзы 25 Патрубок под предохранительный клапан 26 Пластина крепления дымовой камеры 27 Дренажный патрубок с резьбой 28 Чертеж стропового устройства ДВЕРЬ КОТЛА 1 Закладные детали для внутр. части двери 2 Круг из листа 3 Лист фронона 4 Т-образный профиль 5 Пластина 6 Лист 7 Огнеупор 8 Пластина 9 Гильза для глазка контроля пламени 10 Лист 11 Глазок контроля пламени 12 Шнур теплоизоляционный 13 Шайба 14 Прокладка под фланец горелки 15 Винт 16 Фланец горелки 17 Гайка шестигранная черная 18 Патрубок для рым болта 19 Петли ЗАДНЯЯ ДЫМОВАЯ КАМЕРА 1 Круг из листа 2 Т-образный профиль 3 Винт 4 Патрубок дымохода 5 Шнур теплоизоляционный 6 Шнур теплоизоляционный квадрантый 7 Винт 8 Инспекционный лючек 9 Лист тыльной части камеры 10 Шайба (черная) 11 Гайка шестигранная (черная) 12 Патрубок 13 Пластина 14 Пластина 15 Гильза ПАНЕЛИ УПРАВЛЕНИЯ КОТЛОМ Стандартная панель управления Q-EST03-110 + Схема панели управления Q-EST03-110 для котлов серии REX 7 - REX 350 ПРОЧАЯ ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ - Особенности сварки - Теплоизоляция котла - Огнеупор двери (загрузка бетоносмесителя) - Таблица зарубежных материалов, используемых "ICI caldaie" при изготовлении работающих под давлением элементов котлов и их сравнения с российскими аналогами - Фото котла - Схемы котла - Схемы котельных с котлами - Паспорт котла и гарантийный талон Российского образца; - Технические данные и техническое руководство; Язык документации – основной - итальянский / переведен на русский. Имеется таблица зарубежных материалов, используемых "ICI caldaie" при изготовлении работающих под давлением элементов котлов и их сравнения с российскими аналогами. Промышленный аудит, техническую инспекцию и надзор, проверки соответствия стандартам проводила - фирма “BUREAU VERITAS” (Северо-восточный офис в Италии). На фото образец чертежа без размеров и других данных. Больше информации Вы сможете найти в моих других объявлениях.
