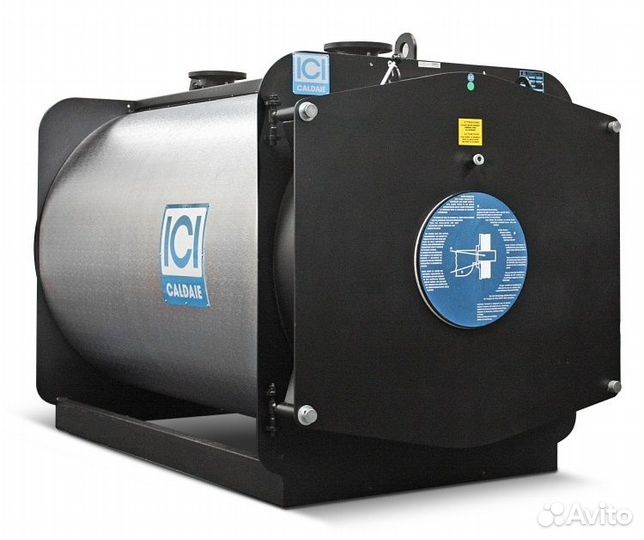

REX 140-350 ICI caldaie чертежи водогрейных котлов

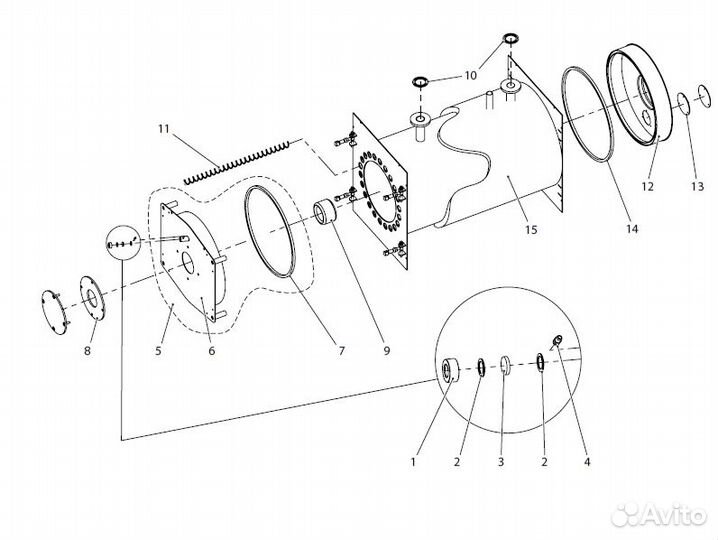

Конструкторская документация для производства водогрейных котлов серии REX "ICI caldaie" (Италия). Рабочее давление – 5 бар (110°C). 7 моделей: REX 140, REX 160, REX 180, REX 200, REX 240, REX 300 и REX 350. Мощностью: 1400, 1600, 1800, 2000, 2400, 3000 и 3500 кВт. Комплект из 7 моделей стоит = 120 000 рублей включая НДС 20%. 17 142,86 рублей - это средняя цена за 1 (один) комплект документации для производства водогрейного котла серии REX при покупке всех 7 моделей - сущие копейки !!! Документация продается только комплектом из 7 моделей. 1400 и 1600 кВт = 20 000 рублей; 1800 кВт = 20 000 рублей; 2000 кВт = 20 000 рублей; 2400 кВт = 20 000 рублей; 3000 кВт = 20 000 рублей; 3500 кВт = 20 000 рублей. Для оплаты по безналичному расчету заключим договор и выставим счет от организации. Состав технической документации: Чертежи сборок по узлам с позициями установки деталей включает в себя - чертёжи, размеры, спецификации и особенностями сварки отсканированного в PDF или JPG. 3D - нет. DXF - нет. Водогрейные котлы серии REX 140 - REX 350 включают в следующие технические данные на: КОРПУС КОТЛА 1 Топка 2 Задняя трубная доска 3 Передняя трубная доска 4 Обечайка 5 Дверь (передняя дымовая камера) 6 Задняя дымовая камера 7 Отсекатель потока обратки 8 Нижние лонжероны (швеллеры) 9 Дымогарные трубы 10 Турболизаторы 11 Труба квадратного сечения 12 Пластина для уплотнения двери 13 Строповое устройство 14 Днище топки 15 Труба опроры топки 16 Нет 17 Патрубок подачи фланцевый (без отвода) 18 Патрубок обратки фланцевый (с отводом) 19 Нет 20 Нет 21 Патрубок под приборы 22 Дренажная труба 23 Патрубки под гильзы 24 Гильзы 25 Патрубок под предохранительный клапан 26 Пластина крепления дымовой камеры 27 Дренажный патрубок с резьбой 28 Чертеж стропового устройства ДВЕРЬ КОТЛА 1 Закладные детали для внутр. части двери 2 Круг из листа 3 Лист фронона 4 Т-образный профиль 5 Пластина 6 Лист 7 Огнеупор 8 Пластина 9 Гильза для глазка контроля пламени 10 Лист 11 Глазок контроля пламени 12 Шнур теплоизоляционный 13 Шайба 14 Прокладка под фланец горелки 15 Винт 16 Фланец горелки 17 Гайка шестигранная черная 18 Патрубок для рым болта 19 Петли ЗАДНЯЯ ДЫМОВАЯ КАМЕРА 1 Круг из листа 2 Т-образный профиль 3 Винт 4 Патрубок дымохода 5 Шнур теплоизоляционный 6 Шнур теплоизоляционный квадрантый 7 Винт 8 Инспекционный лючек 9 Лист тыльной части камеры 10 Шайба (черная) 11 Гайка шестигранная (черная) 12 Патрубок 13 Пластина 14 Пластина 15 Гильза ПАНЕЛЬ УПРАВЛЕНИЯ КОТЛОМ Стандартная панель управления Q-EST03-110 + Схема панели управления Q-EST03-110 для котлов серии REX 7 - REX 350 ПРОЧАЯ ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ - Особенности сварки - Теплоизоляция котла - Огнеупор двери (загрузка бетоносмесителя) - Таблица зарубежных материалов, используемых "ICI caldaie" при изготовлении работающих под давлением элементов котлов и их сравнения с российскими аналогами - Фото котла - Схемы котла - Схемы котельных с котлами - Паспорт котла и гарантийный талон Российского образца; - Технические данные и техническое руководство Язык документации – основной - итальянский / переведен на русский. Имеется таблица зарубежных материалов, используемых "ICI caldaie" при изготовлении работающих под давлением элементов котлов и их сравнения с российскими аналогами. Промышленный аудит, техническую инспекцию и надзор, проверки соответствия стандартам проводила - фирма “BUREAU VERITAS” (Северо-восточный офис в Италии). Больше информации Вы сможете найти в моих других объявлениях.
