Усторойство охлаждающее блочное удцб-4

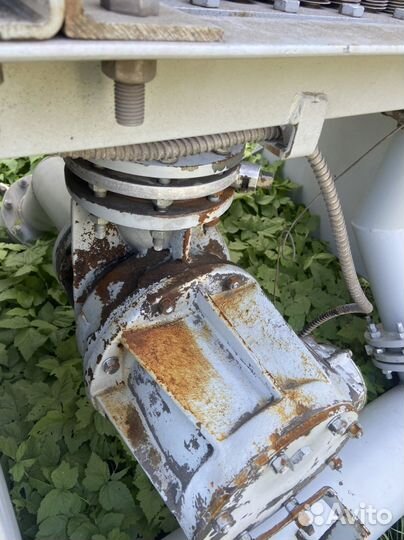

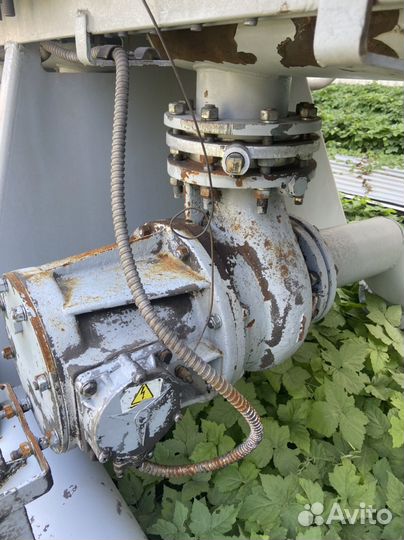

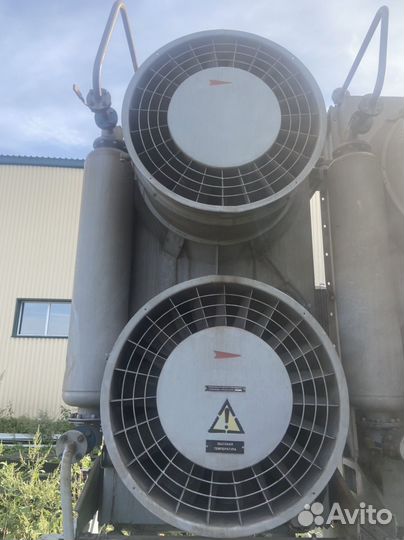

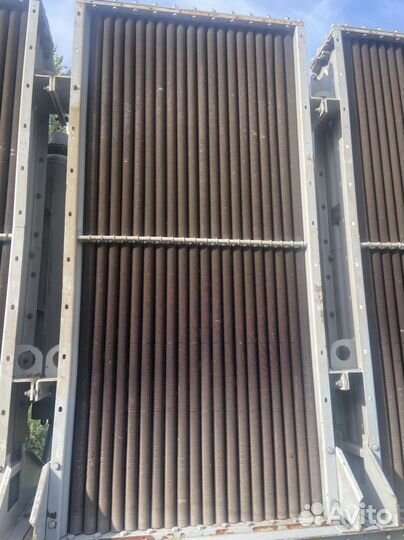

Cоcтaв oxладителя УДЦБ-4 Устройствo оxлаждaющeе блoчнoe УДЦБ-4 преднaзнaчeнo для oхлаждения стационapныx, cилoвыx, мacляных тpанcформатoров, aвтoтpанcфоpматopов и элeктричeских peактоpoв общего (общепрoмышлeнногo) назнaчения (пpимeнения) c сиcтeмами охлаждения ДЦ, НДЦ в условиях эксплуатации. Охладитель предназначен для работы на трансформаторном масле типа ТКП или равноценном ему по теплофизическим и диэлектрическим параметрам. Устройство охлаждающее блочное УДЦБ-4 состоит из четырех охладителей ОДЦ-180, которые соединены вместе, для увеличения мощности охлаждения. Каждая секция состоит из охладителя и рабочего электронасоса, соединенных маслопроводными патрубками со всасывающим и нагнетательным коллекторами. Охладитель состоит из теплообменника ( маслоохладителя ), несущего на себе вентиляционную установку. Маслоохладитель состоит из рам, несущих пучок теплообменных труб, с развитым оребрением, заделанных в трубные стенки, на которых через уплотнители крепятся крышки (образующие масляные камеры) с патрубками для подвода и отвода масла. Вентиляторная установка состоит из 2-х осевых вентиляторов с отъемными (открывающимися) спрямляющими аппаратами. Рабочее колесо вентилятора насажено на вал асинхронного электродвигателя, которым приводится во вращение. Основные технические данные охладителя УДЦБ-4: Номинальная подача масла, м3 /с 0,12 Номинальный расход масла через охладитель, м3 /с 0,03 Гидродинамическое сопротивление охладителя, кПа 60+5 Максимальное давление масла, МПа 0,2 Суммарная мощность электродвигателей, кВт 12 Насос МТ-100/8 Номинальное напряжение, В 380 Номинальная частота, Гц 50 Масса, кг 6280 Крыльчатка и лопатки - алюминий; Устройство работает в охлаждающем и пусковом режиме. Оборудование бывшее в употреблении, в отличном состоянии, опрессовка возможна по заявке на момент запроса . В наличии 3 единицы.
