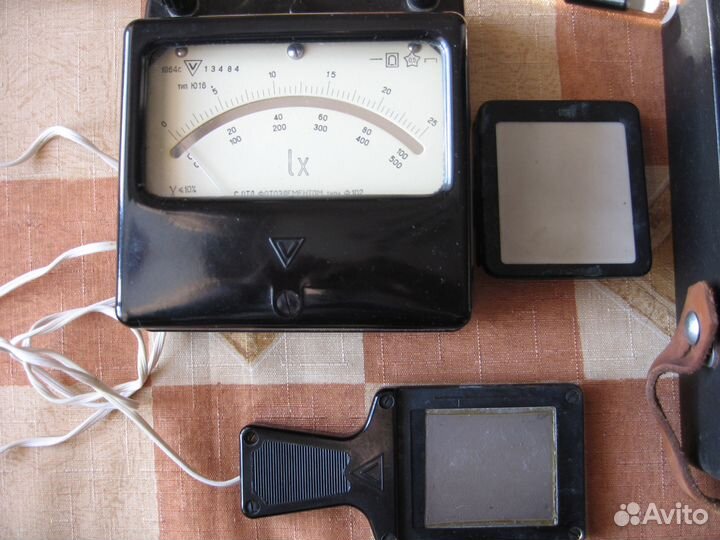

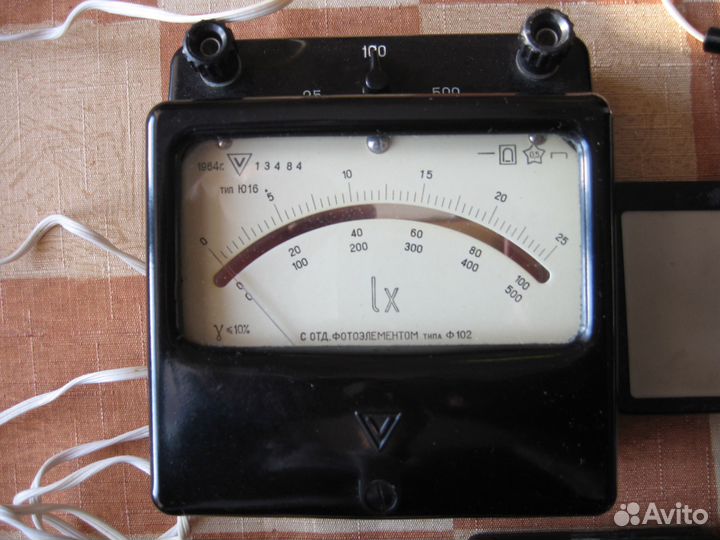

Люксметр фотоэлектрический Ю 16

раритетный 1964г.производство СССР. Ю16 люксметр фотоэлектрический состояние нового предназначен для измерения освещенностей, создаваемых лампами накаливания, люминесцентными лампами и естественным дневным светом. Основные пределы измерения - 25 лк; 100 лк; 500 лк. Дополнительные пределы измерения - 2500 лк; 10000 лк; 50000 лк. Технические характеристики Ю16: Основная погрешность на основных пределах - ±10%. Основная погрешность на дополнительных пределах - ±15%. Длина шкалы - 90 мм. Изменение показаний вследствие: - изменения угла падения направленного пучка света на поверхность фотоэлемента, отличающегося от 0° - при 30° - не более 1%; при 60° - не более 10%; - изменения внешней температуры относительно показаний прибора при +20° С - не более 2% от верхнего предела измерения на каждые 10° С; - влияние внешнего магнитного поля - не более ±0,5% от верхнего предела измерения. Время успокоения подвижной части измерителя люксметра с подключенным фотоэлементом - не более 5 с. Испытательное напряжение изоляции измерителя - 0,5 кВ. Размеры селенового фотоэлемента - 50х60 мм. Рабочая часть фотоэлемента - 25 см2. Габаритные размеры измерителя - 120х120х62 мм. Габаритные размеры футляра люксметра Ю16 - 200х195х80 мм. Вес люксметра с фотоэлементом и поглотителем - 0,8 кг. Вес в футляре - 1,5 кг. Непосредственный отсчет по шкале. Условия эксплуатации приборов люксметры Ю16: Температура окружающего воздуха - от +10° С до +35° С. Относительная влажность - до 80%. Принцип действия люксметров Ю16 основан на явлении фотоэлектрического эффекта. При освещении поверхности фотоэлемента в замкнутой цепи, состоящей из фотоэлемента и магнитоэлектрического измерителя, возникает ток, который отклоняет подвижную часть измерителя. Измеритель люксметра Ю16 представляет собой магнитоэлектрический стрелочный прибор с подвижной частью на растяжках.
