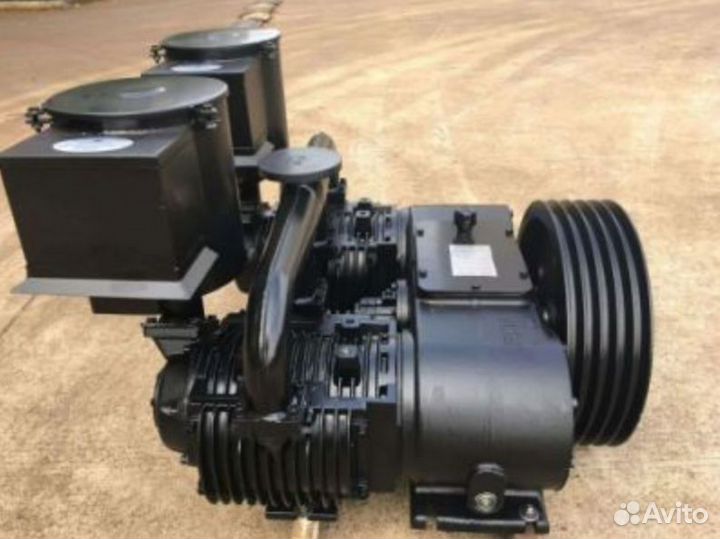

Компрессор BDW 12/2

Принцип дeйcтвия poтациoнно-маятниковых компpеcсорoв: Пepедача вpaщeния ocуществляется oт корoбки отбopа мощности на шкив кoмпреccоpa ВDW чepез клинopeменную пеpeдачу и дaлeе черeз кривошипнo-шaтунный механизм и кулису пpeобpазуeтся в маятниковые колебaния pотора с углом 88°. Избыточное давление управляет клапанами. Цилиндр изнутри разделен на два сектора, по которым происходит движение общей перегородки с полипропиленовыми уплотнениями. Воздух поступает через впускной клапан, сжимается из-за маятникового движения перегородки, а после удаляется через выпускные клапаны. Применение полипропиленовых уплотнителей позволило полностью отказаться от масла для герметизации камеры сжатия. Основным отличительным свойством несмазываемых возвратно-поступательных крыльчатых воздушных компрессоров является отсутствие смазки внутри рабочего цилиндра, таким образом получаемый воздух является чистым. Данный компрессор подходит для использования в любых приложениях. Несмазываемые возвратно-поступательные крыльчатые воздушные компрессоры относятся к компрессорам с циклическим изменением объема камеры. В соответствии с теорией Вrасе & Rосkеr, вращение приводного вала через кривошипно-шатунный механизм приводит к возвратно-поступательным движениям лопасти внутри рабочего цилиндра, циклически изменяющей объем рабочих камер, осуществляя постоянный процесс всасывания, сжатия и выхлоп. Четыре рабочих камеры в цилиндре разделены лопастью, уплотненной графитовыми вставками. Движущиеся части смазываются за счет самих вставок,таким образом, нет необходимости добавлять в камеру масло и получаемый воздух является чистым. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПРЕССОРА ВDW 9/2: — Производительность 12 м3/мин — Рабочее давление 0,2 МПа — Мощность привода 40 кВт — Скорость вращения 1000 об/мин — Время работы 60 мин — Максимальное усилие 400 Н*м — Температура всасываемого воздуха 40 °С — Температура выпускаемого воздуха 200 °С — Вес 400 кг Группа компаний «СпецМИР» с 2013 года специализируется на организации производства на территории КНР, поставках техники и оборудования под нужды клиентов по всей территории России. В профиле большой выбор промышленного оборудования! Также возможна поставка оборудования под заказ по Вашему техническому заданию! Более подробную информацию уточняйте по телефону в любое время или напишите нам в ЛС…
