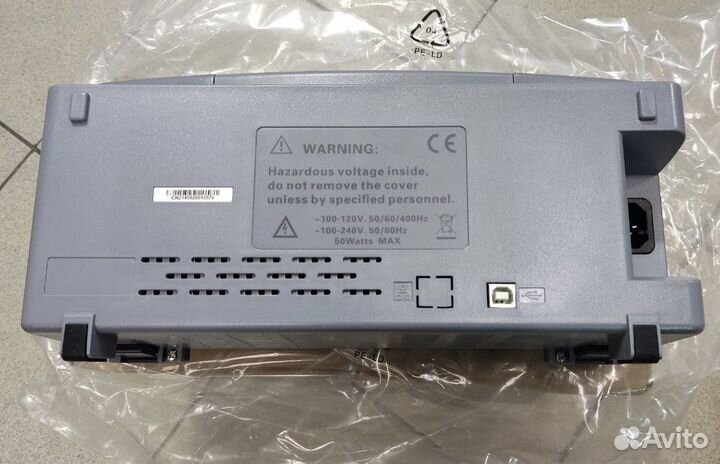

Осциллограф Hantek DS02D10

Новые в упаковки. 2шт в наличии Характеристики запоминающего осциллографа Серия DSO2000 Полоса пропускания до 100 МГц Количество каналов 2 Максимальная частота дискретизации в реальном времени 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) Встроенный источник сигнала есть, 1 канал Входные параметры Развязка вход DC, AC, GND Входное сопротивление 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ Установка коэффициента затухания датчика 1 Х, 10 Х, 100 Х, 1000 Х Максимальное входное напряжение ± 300 В, САТI, САТII Горизонтальная система Коэффициент развёртки 2 нс / дел - 100 с / дел Погрешность временной базы ± 50 ppm (в любой промежуток времени больше 1 мс) Интерполяция формы волны sin (х) / х Размер буффера 8 Мб Точность измерения временного интервала однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 Вертикальная система Вертикальное разрешение 8 - битное разрешение, одновременная выборка для каждого канала Вертикальная развёртка 2 мВ / дел - 10 В / дел Время нарастания сигнала 3,5 нс Диапазон вертикального смещения ≤ 200мВ / дел, ± 1 В > 200 мВ / дел, ± 50 В Математические операции сложение, вычитание, умножение, деление, БПФ БПФ окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников Ограниченная полоса пропускания 20 МГц Низкочастотный отклик ≤ 10 Гц (на входе BNC) Точность вертикального усиления в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3% в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 % Система синхронизации Типа триггера фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C Режимы триггера автоматический, нормальный, одиночный Источник триггера CH1, CH2, EXT, EXT / 5, AC Line Способ соединения DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление Чувствительность триггера по фронту DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 2 дел от 100 МГц до максимального диапазона DC (EXT): 200 мВ от постоянного тока до 100 МГц DC (EXT / 5): 1 В от постоянного тока до 100 МГц AC: затухание сигналов ниже 10 Гц отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц Диапазон уровня триггера CH1, CH2: ± 4 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) Диапазон удержания триггера 8 нс ~ 10 с Запуск по видео сигналу Тип видео триггера CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В Формат сигнала и частота поля поддержка NTSC, PAL Диапазон удержания триггера 100 нс ~ 10 с Запуск по длительности импульса Режим запуска положительная полярность импульса >, <, =, ≠ отрицательная полярность импульса >, <, =, ≠ Точка запуска триггера равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса Диапазон удержания триггера 8 нс ~ 10 с Запуск по тайм-ауту Режим запуска запуск по возрастающему / ниспадающему фронту Диапазон удержания триггера 8 нс ~ 10 с Запуск по наклону Режим запуска положительный наклон >, <, =, ≠ отрицательный наклон >, <, =, ≠ Точка запуска триггера равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон Диапазон удержания триггера 8 нс ~ 10 с Альтернативный триггер CH1 внутренний триггер: фронт, ширина импульса, видео, наклон CH2 внутренний триггер: фронт, ширина импульса, видео, наклон Запуск по частоте Разрешение считывания 0,1 Гц / 4 бита Точность 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) Диапазон частот переменный ток, от 4 Гц номинальной полосы пропускания Система измерения Измерение курсора разница напряжений между курсорами △В разность напряжений между курсорами ΔV разница во времени между курсорами ΔT обратная величина ΔT, в герцах (1/ΔT) Автоматическое измерение частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF Общие характеристики Тип дисплея 7 дюймов TFT ЖК - экран, 800 * 480 точек Подсветка дисплея есть Яркость регулируемая Питание 120-240 В, 45-66 Гц, < 30 Вт Рабочая температура от 0 °С до 50 °С Рабочая влажность при ≤+40°C, ≤ 90% при +41°C ~ 50°C, ≤60% Рабочая высота рабочая до 3000 м хранения до 15000 м Интерфейс передачи данных USB Габариты 318 мм х 110 мм х 150 мм Вес нетто 1,9 кг Комплектация цифровой запоминающий осциллограф Hantek DSO2D10 - 1 шт измерительные провода - 2 шт щуп - 1 шт кабель питания - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт
