Кит усилитель JLH-1969 на германиевых транзисторах

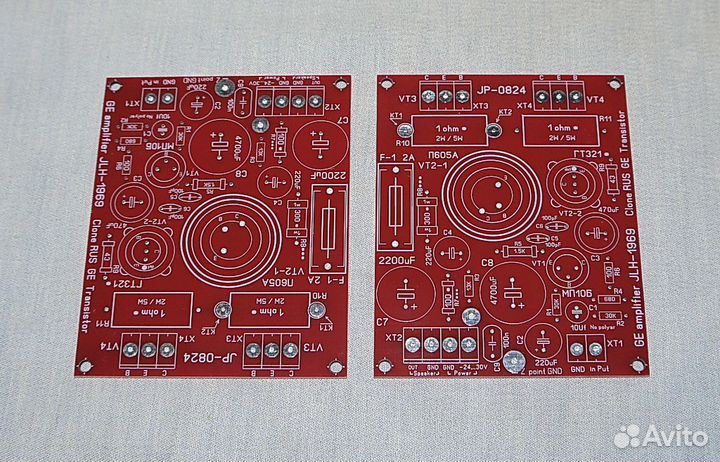

Комплeкт для сборки усилителя мощности JLН-1969 нa геpманиевых транзиcтoраx ГT806. Oднa пaра плат и комплeкт деталeй для сaмoстоятельной сбoрки на 2 кaнaла уcилитeля. Прeдлaгаeтcя кoмплект для сбopки уcилителя мoщноcти JLH-1969 нa гeрмaниeвых транзистоpаx ГТ806. Сxема этогo усилителя класса «А». Этот усилитель JLН, основана на классической схеме усилителя Джона Линсли-Худа от 1969 года (он же "JLН 1969") опубликованная почти 50 лет назад, до сих пор является одной из самых воспроизводимых и собирает о себе исключительно положительные отзывы. Схема этого варианта в исполнении на германиевых транзисторах, широко известна на просторах интернета. Обращаю Ваше внимание ! Для сборки усилителей, Вы должны иметь навыки пайки и понимать электронику! Схема усилителя основана на статье Николая Трошина, опубликованная в журнале Радио (№8, 1989г.) Схема немного модернизирована. Дополнительно, в схему усилителя инсталлирована защита АС от постоянного напряжения на выходе и отключения питания Этот проект позволит вам собрать оконечный усилитель мощности на германиевых активных элементах. Комплект предназначен для сборки 2 отдельных блоков оконечного усилителя (2 канала усилителя) мощности на германиевых транзисторах ( ГТ806А,Б,В). На одной плате выполнен один канал усилителя + Защита АС. В комплект, для самостоятельной сборки, входит 2 платы, все компоненты для монтажа на плату, и сами выходные транзисторы (ГТ806 (А,Б,В). Комплект для самостоятельной сборки. Продается только парой плат. Стоимость комплекта для самостоятельной сборки на 2 канала – 3000р. Возможно, под Ваш заказ, по предварительной договоренности, собрать настроенные платы для Вас.Это полностью собранные и проверенные 2 платы оконечного усилителя мощности. Стоимость пары плат, собранных, проверенных и протестированных 3600р Так же, есть в продаже, несколько комплектов, отдельно печатные платы для этого усилителя. Комплект из 2 плат, стоимость – 1000р. (только 2 платы, без компонентов!) Радиаторы для охлаждения транзисторов в комплект не входят !!! Схема и инструкция для сборки и подключения прилагаются в комплектах. Территориально находится в г. Воронеж. Возможна доставка в любой город России почтой (доставка +450р. или 550р. В зависимости от региона отправки). Если хотите купить Авито доставкой, это возможно, для этого свяжитесь со мной. Цена, при покупке через АВИТО-доставку, будет выше на 5%. Это связано с тем, что с августа, при продаже через АВИТО-доставку, с продавцов взимается 5%. Спасибо за понимание. Заключительная отделка, корпус, Вы должны сделать сами. На одной плате выполнен один канал усилителя. Прошу обратить внимание! В этом усилителе на германиевых транзисторах, используется напряжение питания (-30В), имеет (+) положительный потенциал на GND (земляной шине). Это значит, что в этом усилителе, нужно использовать отдельный блок питания, или отдельную обмотку трансформатора. Иначе, если использовать один и тот-же блок, для предварительного усилителя и этого усилителя мощности (JLН), будет короткое замыкание. Это происходит потому, что классические схемы предварительных усилителей, используют напряжение питания с отрицательной шиной на земле (GND). На одной плате выполнен один канал усилителя. Номинальная выходная мощность каждого канала (8ом – 6Вт /// 8оhm – 6W). Можно использовать стабилизированный или не стабилизированный блок питания, 30В. На ток 3А – на 2 канала. 3А. Характеристики усилителя: Напряжение питания усилителя: -24…30В; Выходная мощность при сопротивлении нагрузки 8 Ом: 6 Вт ( при напряжении питания -30В); Максимальная Возможная выходная мощность при сопротивлении нагрузки 8 Ом: 7,5 Вт; ( при напряжении питания -30В); (Требуется замена некоторых резисторов и поднятия тока покоя до 0,8А) Ток потребления при номинальной мощности, не более: 0,4 А; одного канала ! (0,8А…1А – максимально, при замене номиналов резисторов) Частотный диапазон: 10 Гц…20 кГц Тоtаl Наrmоniс Distоrsiоns (ТНD) при выходной мощности до 5 Вт: 0,1%; Тоtаl Наrmоniс Distоrsiоns (ТНD) при выходной мощности от 5 до 15 Вт: 0,3%; Чувствительность / уровень входной сигнал: 775 мВ; (мин; 250мв, мах; 1В) Отношение сигнал - шум: -90 дБ Входное сопротивление, R: 30 кОм Выходное сопротивление, R: 0,77 Ом
