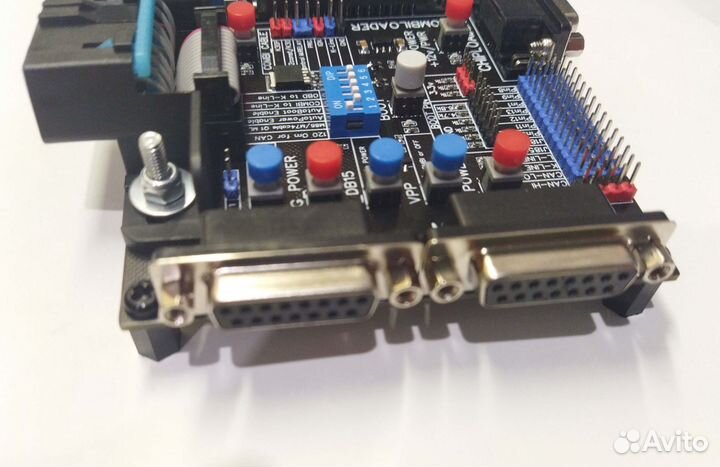

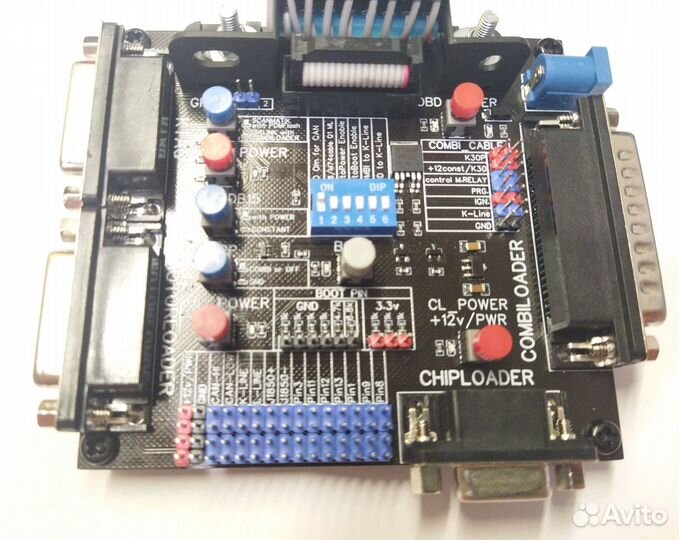

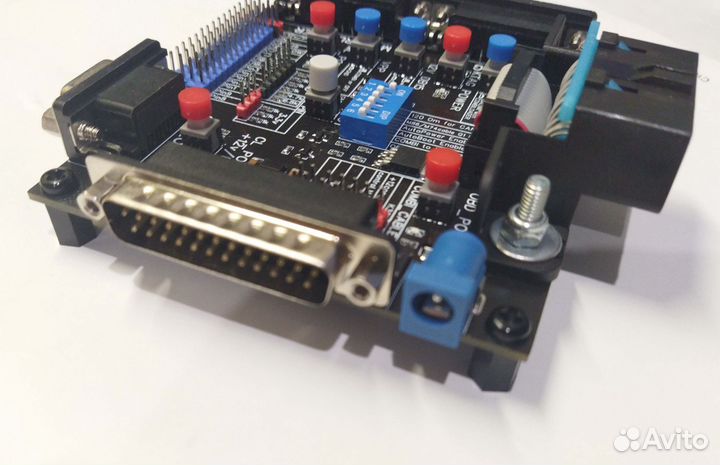

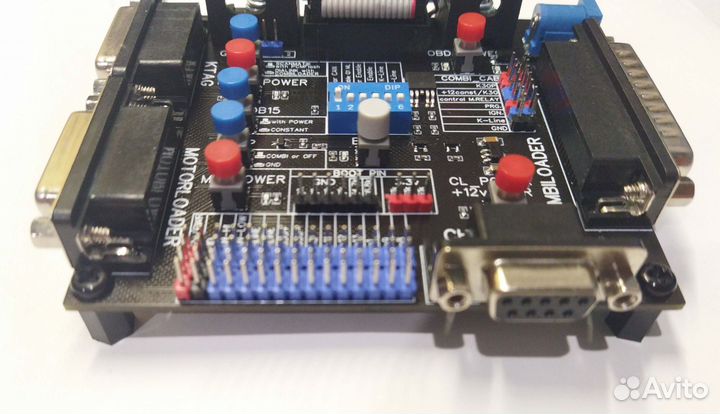

Универсальный коммутатор чиптюнера Powerbox V3

Универсальный адаптер для подключения блоков управления на столе к различным флешерам или оборудованию для диагностики. Является усовершенствованным и доработанным вариантом Chipsoft Breakout Box V3. Основные преимущества универсального Powerbox V3: — Отдельное управление питанием каждым разъемом с отдельной световой индикацией — Возможность автоматического управление питания (L-line). При этом питание подается на все разъемы сразу — В Combiloader автоматическое управление питанием организовано с собственного хоста и так же выведено на разъем Ktag — Наличие 4х boot-пинов с 1k на минус (gnd) и 2 boot-пина с 1к на 3.3В с возможностью как ручного включения, так и автоматически (12 pin OBD) — Возможность ручного управления выходом prg.en у разъема ML и Vpp у разъема ktag. При отжатой кнопке вывод на GND, при нажатой через 1k на +12. Для старых блоков, таких как январь 7.2 — DIP переключатель для установки дополнительного сопротивления по шине can (120 Ом либо 60 Ом) — Полная совместимость с PowerBox for PCM Flash. Разъем DB-15 Ktag имеет так же дополнительные GPT выходы для использования с 71м модулем — Полная совместимость с Chipsoft breakout box. Разъем DB9 и «гребенка» аналогична — Питание «гребенки» и разъема DB-9 совмещено Адаптер PowerBox V3 имеет разъемы подключения: — OBD2 разъем для подключения J2534 и других адаптеров — COMBILOADER для подключения адаптера — KTAG, разъем для DB15 кабеля, используется для работы с PCMflash — ML для адаптеров Мотор-Лоадер (тульский) — CL для Chipfoft OBD2 — гребенка с универсальными выводами Функционал каждой кнопки подписан на шелкографии платы: — ODB Power в нажатом состоянии подает на 16 пин разъема обд +12В. Нужен для работы с комбилоадером и диалинком. При использовании ГПТ, согласно справки к комбику, питание в некоторых случаях нужно отключать — GPT Select в нажатом состоянии выход GPT1 подключен к 15 пин, а GPT2 к 7 пин разъема OBD. В поднятом состоянии GPT1 подключен к 1 пин, а GPT2 к 2 пин разъема OBD. Служит для выбора источника генерации GPT сигнала. В нажатом состоянии для Combiloader и Dialink, в отпущенном – Scanmatik 2 и PCMFlash либо использование контакта GPT2 для j1850 (+) — VPP Power в нажатом состоянии притягивает контакт VPP разъема KTAG и Pr.En (pin2) разъема ML к минусу питания (GND). В отпущенном состоянии подключен к пин 11 разъема Combiloder (разрешение программирования). — Ktag Power, ML Power, CL Power в нажатом состоянии включает соответствующий разъем. При отпущенном состоянии используется автоматическое питание (если разрешено выбором Дип) — Не подписанный выключатель в центре платы – Boot pin. Служит для принудительного включения Boot пинов. В отпущенном состоянии используется автоматическое управление (+5В на 12 пин OBD) (если разрешено выбором Дип) Данный адаптер так же можно использовать для коммутации сигналов, при диагностике и ремонте на столе; блоков управления двигателя, SRS, ABS и прочих. Так же удобно работать с панелями приборок, где требуется подача питания и различных сигналов. В центре платы находятся 6 DIP переключателей для конфигурации бокса к различным загрузчикам или ситуациям.  1. 120 Om For CAN – Служит для подключения терминирующего резистора 120 Ом на шину CAN  2. M86\M74 Cable Q1 ML – Управляет 3 пин разъема ML. Нужен для включения внутреннего транзистора в кабеле Molex 48-32 Pin или переключения реле в кабеле Molex 55-65 pin от Тульского MotorLoader при использовании кабелей с другими программами.  3. AutoPower Enable – Разрешает автоматическое управление питанием разъемов, но если быть точным, то управляет 15 pin разъема OBD и отключает его от транзистора Автопитания. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ этот переключатель. Следует учитывать, что этот переключатель НЕ ОТКЛЮЧАЕТ автоматическое питание от Combiloader. Пин 5 разъема Combiloader (зажигание) всегда подключен к линиям питания, независимо от положения этого переключателя.  4. AutoBoot Enable – Разрешает автоматическое управление boot пинами через 12 пин разъема OBD  5. Combi to Kline – Подключает шину Kline разъема Combiloader к общей шине Kline 6. ODB to Kline – Подключает шину Kline разъема OBD (7 pin) к общей шине Kline. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ один из переключателей выбора источника Kline т.к. произойдет соединение GPT контакта с Kline комбилоадера и возможно влияние «светофора» на генерацию GPT
