Предварительный ламповый усилитель

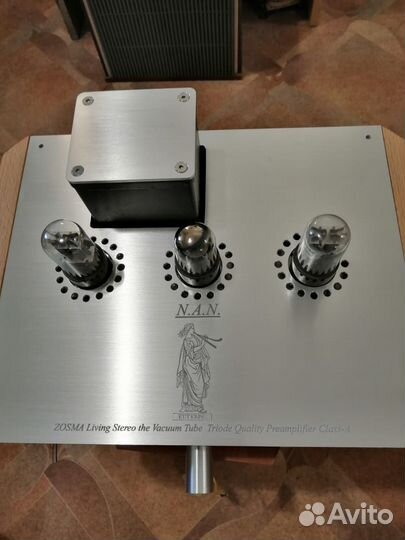

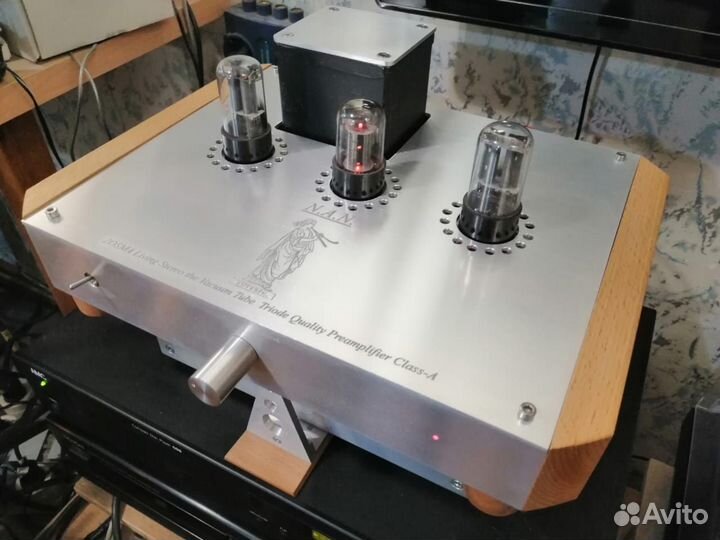

N.A.N. – Nikolai Aleksandrovich Nechaev 12th Anniversary of N.A.N. 2011 – 2023 living Stereo Quality Vacuum Tube Triode PreAmplifier ZOSMA Схема SRPP1, на триодах, с ламповым кенотронным блоком питания The Audiophile, версия – 2023 Лампы: Кенотрон 1х6Ц5С(1968г.в,СССР); усилительный каскад SRPP1 выполнен на двойных триодах 2х:6Н8С(1956г.в,СССР,танталовые аноды) – состояние всех ламп NOS. Регулятор громкости стерео, дискретный 0.1% на 16 положений – 110 кОм (СССР). Тумблер включения сети винтажный на две линии включения сети, с медной серебреной контактной группой (СССР,1970г.в.). Краткие технические характеристики: режим Однотактный-SE; чистый Класс-A; Без использования ООС; Коэффициент усиления 2х10 (0~10 вольт); Входное сопротивление на 1000Гц–100кОм; Частотный диапазон 1Гц~300 000Гц(+–0дБ), КНИ 0.01…01 % при 1…10Вольт; Неравномерность частотной характеристики <0,1дБ; Соотношение сигнал/шум-фон –98 дБ; Разделение каналов >91 дБ. Выходное сопротивление 300 Ом. Комплектация: силовой трансформатор: винтажный, бесшумный кожух залит воском – France-LiE, обмотка накала ламп со средним отводом для снижения фона, сверху трансформатора установлен алюминиевый радиатор охлаждения ручного изготовления N.A.N. , сам трансформатор установлен на днище через антирезонансные подиумы из дерева БУК; шина заземления – linear star ground, серёбреная медная круглая толщиной 1мм; дроссель винтажный на ШI железе пермаллое (1970г.в.СССР); Крепление ламповых панелек к шасси – медными регулируемыми субшасси, ручного изготовления N.A.N. ; Вход 1 RSA stereo L,R; Выход 1 RSA stereo L,R; разъемы – Hi-End Audio 4хRCA – CANARE-Gold (Japan); Сетевой тумблер винтажный, СССР на две линии включения с серебреными контактными группами Аппаратный разъем inlet IEC ~220V, 3А ~ Standart (Taiwan), распайка: фаза-L , ноль-N, корпус усилителя-заземление - Е; Высоковольтный выпрямитель выполнен на кенотроне 6Ц5С (1968г.в,СССР, или аналог 6Х5); Высоковольтные конденсаторы – NOS Jamicon [HS]; Выходные конденсаторы NOS Germany 2 х M Mundorf MCap SURPREME Aluminium 2,2mf 600VDC, или под заказ любыми другими; Резисторы: Alen Bredli; ВС, прецизионные СП5-2(СССР); Регулятор громкости стерео, дискретный(переключатель) 0.1% на 16 положений – 110 кОм (СССР) в медном экране; Весь монтаж навесной, выполнен полностью серебреной многожильной медью(ВП) во фторопластовой изоляции; Сигнальный кабель – коаксиальный-серебреный(ВП), вся пайка выполнена чистым оловянным припоем Felder с содержанием серебра Ag5% (Germany). Ламповые панели: керамика с серебреной контактной группой (ВП СССР) установлены на медных субшасси N.A.N. ; Индикация сети – светодиод красного свечения, через световод; Именная лазерная гравировка на верхней панели корпуса с логотипом N.A.N. Корпус-антирезонансный-экранированный, со сквозной, естественной вентиляцией РЭА, изготовлен из не магнитного материала алюминиевого 3мм сплава (АМГ ВП) - ручная шлифовка, удобный доступ к радио, комплектующим сверху; 4-ре антирезонансные 30х22мм опоры из дерева Бук на войлоке, две антирезонансные фигурные боковые панели из 22мм – массив дерева Бук; Поворотная рукоятка регулятора громкости: из алюминиевого сплава (АМГ ВП), цельнометаллическая, точеная, шлифованная. Bias: ламп триодов – регулируемый. Что дает возможность использование всей линейки ламп: 6Н8С;6Н9С(СССР), или аналоги (6LS7GT,6LS7GTB, ЕСС32); под свой вкус и кошелек! Комплектация: паспорт, схема. Питание ~220V ~ 50Hz; потребление 90W; Fuse 3А - стеклянный (с серебреной медной вставкой запаянной Felder Ag5%); Может комплектоваться силовым кабелем ручного изготовления N.A.N.–Silvery,S с аппаратными разьемами Scuko Rhodium, или под заказ-любыми; Размеры корпуса (Ш х Г х В/В) – 342 x 280 x 75\130 мм; Вес предварительного усилителя: 10кг. Звучание PreAmplifier living Stereo Quality Vacuum Tube Triode Class-A ZOSMA: прозрачное, динамичное, детальное – характерное для высокой ценовой категории предварительных усилителей с ламповым кенотронным питанием, The Pure Tube Triode Amplifier The Audiophile! Подойдет для любых источников аналогового музыкального сигнала и оконечных усилителей мощности, как транзисторных, так и ламповых! Экземпляр Авторский, Именной ZOSMA – SE, N.A.N. RUS, Handmade in Volgograd, версия – 2023г, N.A.N.
