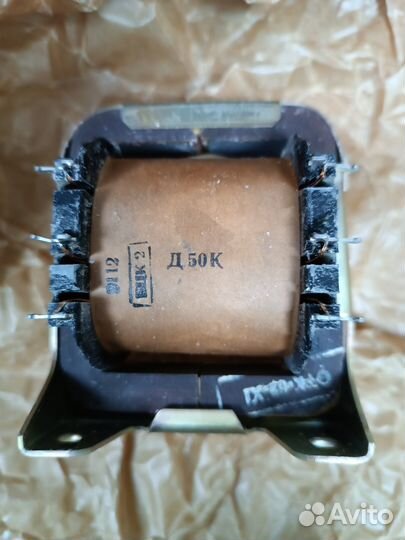

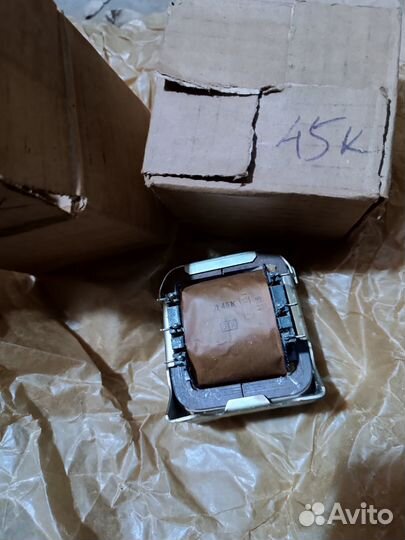

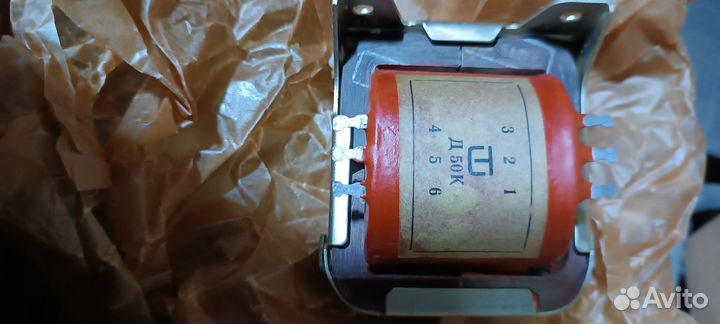

Дроссель Д50К Д45 Д24Н

Таблица электрических параметров дросселей Д 45, Д50к Тип дросселя Сердечник Индуктивность при ном. токе, Гн Номинальный ток А Сопротивление обмоток, Ом Выводы 1-2 Выводы 3-6 Д45 ШЛ20 х 20 0,3 1,1 7,0 0,35 цена-500 руб. (опт от 5 шт), а розницу - 650 руб. Д50 К ШЛ20 х 20 10 0,2 200 20,0 цена - 800 руб. ДРОССЕЛЬ Д24, Д24Н - 650 руб ( опт от 5 шт), в розницу - 750 руб). Магнитопровод: ШЛ10 х 20 Индуктивность: 20 Гн Номинальный ток: 0,05 А Масса: 300 г Конструктивно дроссель Д24 состоит из магнитопровода, катушки, обоймы и устройства крепления. Катушка дросселя выполнена методом бескаркасной намотки и включает в себя гильзу, намоточный провод, ленту с лепестками для подпайки отводов намоточного провода и ленту изоляционную. Компенсационная и другие обмотки могут соединяться последовательно с основной, чтобы направления их намагничивающих сил совпадали (согласное соединение) или были направленно встречно (несогласное соединение). При согласном соединении индуктивность дросселя увеличивается, при несогласном - уменьшается. Обмотки дросселей могут соединяться также и параллельно. При этом индуктивность и сопротивление постоянному току обмоток пропорционально уменьшаются, а допустимый ток подмагничивания увеличивается. Дроссель Д24Н в исполнении Н (Д24Н) имеет две одинаковые симметричные обмотки, которые могут соединяться последовательно для получения максимальной индуктивности либо параллельно для увеличения рабочего тока. Дроссель Д24Н с двумя симметричными обмотками также может быть использован в дифференциальных схемах.
