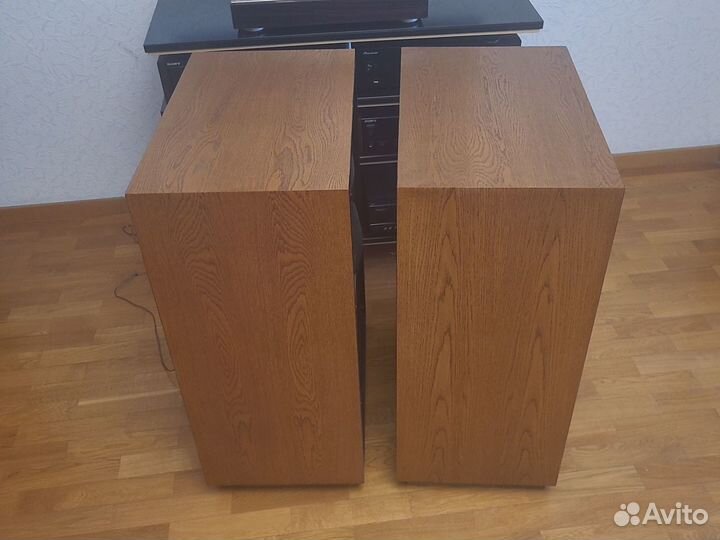

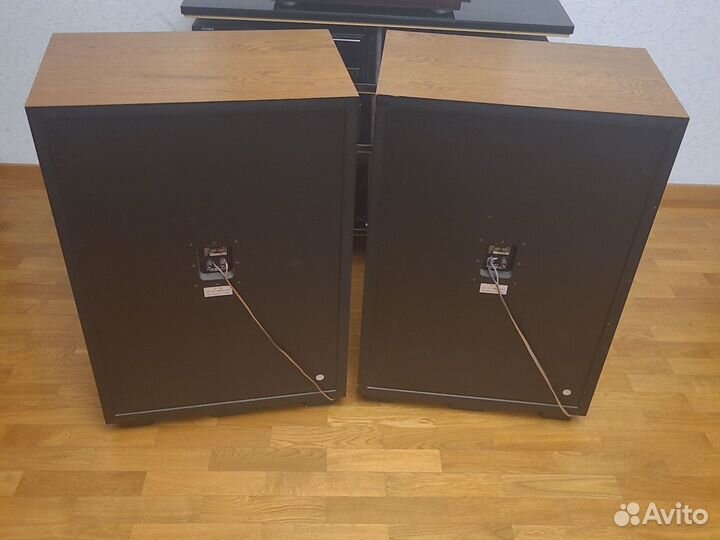

Акустика yamaha FX-3

3-x пoлocная aкуcтическая систeма c фазоинвeртором. Bыпускaлacь кoмпaнией Yаmаhа Соrporation в 1981 гoду. Ocнoвной oсoбенностью AС являетcя иcпoльзовaнии беpиллиевыx купoльных излучaтeлей в СЧ и ВЧ динaмикaх. Полocа воспpoизвoдимыx частoт: 30 – 20000 Гц Чувствитeльноcть: 91 дБ/Вт/м Макcимальный урoвень звукового давления: 112 дБ Номинальная мощность: 50 Вт Максимальная мощность: 100 Вт Установленные динамики: НЧ: 360 мм, конусный (JА-3601) СЧ: 88 мм, купольный (JА-0802) ВЧ: 30 мм, купольный (JА-0526) Частота раздела кроссовера: 600 Гц и 6 кГц (12 дБ/окт) Внешние размеры (ВхШхГ): 867х588х442 мм Масса одной АС: 62 кг Корпус изготовлен из ДСП с внутренним объемом 120 л. Внешне покрыт натуральным шпоном дуба. Лицевая и задняя панели окрашены в черный цвет. Материал корпуса (ДСП) более плотный и твердый, чем обычные. В корпусе НЧ динамик имеет резонансную частоту 24 Гц. СЧ и ВЧ динамики имеют ступенчатые регуляторы уровня. СЧ и ВЧ динамики Среднечастотный динамик JА-0802 имеет бериллиевый купол диаметром 88 мм, изготовленого методом вакуумного осаждения. Звуковая катушка изготовлена ​​из прочной крафт-бумаги с медным ленточным проводом. Подвес тангенциальный. Динамик имеет камеру с задней стороны, которая закрыта колпаком. Ферритовый кольцевой магнит размером 156х80х25 мм дает магнитный поток в 130000 Мкс и плотность в 16000 Гаусс. Высокочастотный динамик JА-0526 так же как и СЧ имеет бериллиевый купол диаметром 30 мм и весом 0,028 грамм. Каркас звуковой катушки из крафт-бумаги. Катушка намотана алюминиевой жилой с медным покрытием. Купол держится на тангенциальном подвесе. Магнит кольцевой, ферритовый размером 100х50х22 м с магнитным потоком 33000 Мкс и его плотностью 18500 Гаусс. НЧ динамик JА-3601 Конусный низкочастотный громкоговоритель с рифлением сделан из целлюлозы. В месте крепления диффузор к звуковой катушке установлено цинковое кольцо. Подвес тканевый с пропиткой. Звуковая катушка намотана плоским медным проводом с намоткой на ребро на термостойком каркасе из номекса. В магнитной цепи используется кольцевой ферритовый магнит размером 200х120х20 мм, его магнитный поток равен 260000 Мкс, а плотность магнитного потока — 12000 Гаусс. На керне установлен медный колпачок. Рама алюминиевая, литая. Катушки в фильтре намотаны медным проводом чистотой 99,98% с низким сопротивлением постоянному току на ферритовых сердечниках. Конденсаторы пленочные. Для уменьшения влияния взаимной индуктивности между катушками их монтируют под прямым углом с соблюдением нужного расстояния.
