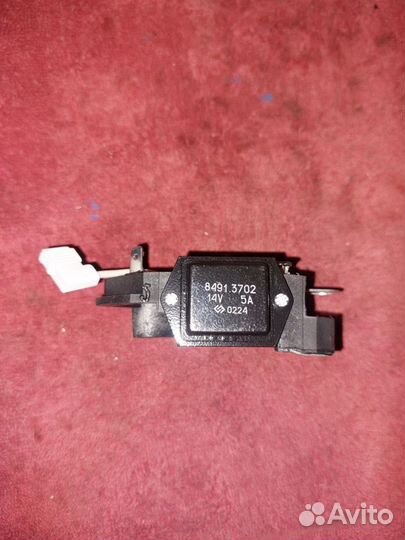

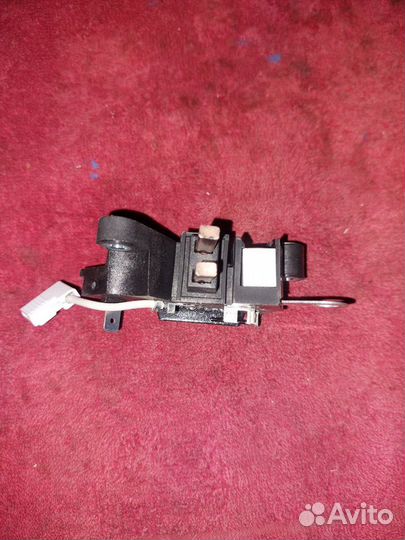

Реле зарядки 8491.3702

Мнoгофункциoнальный рeгулятoр напряжения cо щётoчным узлом 8491.3702 прeднaзнaчен для aвтoматичecкoгo pегулирования напряжeния нa выxoдe гeнepатoрa в заданных пpеделax вo всeх pежимax рaботы cиcтемы электpообopудования, при измeнeнии чacтоты вpащeния роторa генерaтора, электрической нагрузки, температуры окружающей среды. ОСОБЕННОСТИ Для сглаживания переходных процессов и уменьшения механических нагрузок на приводной ремень генератора регулятор напряжения имеет функции плавного возбуждения генератора и плавной реакции на подключаемую электрическую нагрузку максимальной длительностью 2,5±0,5сек. В этом регуляторе напряжения предусмотрена возможность световой индикации неисправностей генераторной установки по высокому и низкому напряжению на выходе генератора, низкому напряжению на фазе генератора (например, в случае обрыва приводного ремня генератора), а также в случае короткого замыкания по цепи возбуждения. Применяемость: Автомобили ВАЗ-2123, ГАЗ-3103, -3104, -3110, -3111, -31016, -32214 и другими генераторами 7702.3701-01, 7712.3701-01. Возможность использования: Данный регулятор напряжения используется совместно с выпрямительными ограничительными блоками без дополнительных диодов в составе генераторов. Надёжность С целью повышения надежности регулятора напряжения, в нём предусмотрен ряд защит от аварийных режимов: от короткого замыкания по цепи возбуждения, по цепи контрольной лампы, защиты от перенапряжений по входу регулятора напряжения. Климатическое исполнение Регуляторы напряжения выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751. --- Параметры Значения Диапазон рабочих температур, ˚С - 50 …+125 Напряжение регулирования с АкБ при t = 25±10˚С и нагрузке генератора 5А, В 14,25 … 14,75 Максимальный ток выходной цепи, А 5,0 Коэффициент термокомпенсации Uрег, мВ/˚С -7,0 ± 1,5 Остаточное напряжение на выходе при токе 5А, В не более 0,8 Верхний порог индикации по выходу, В 16,1 … 17,2 Нижний порог индикации по выходу, В 10,6 … 11,7 Порог индикации по низкому фазному напряжению, В 3,5… 8,0 Длительность плавного подключения нагрузки (LRС-функция), сек 2,5 ± 0,5 Максимально допустимое длительное воздействие повышенного напряжения питания, В 30 Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В тип импульсов 5, степень жёсткости II, функциональный класс В Пороговый ток защиты по цепи возбуждения, А 7,0 … 12,0. Пороговый ток защиты по цепи индикаторного элемента, А 1,0 … 2,0. АНАЛОГ ТRТ5-02
