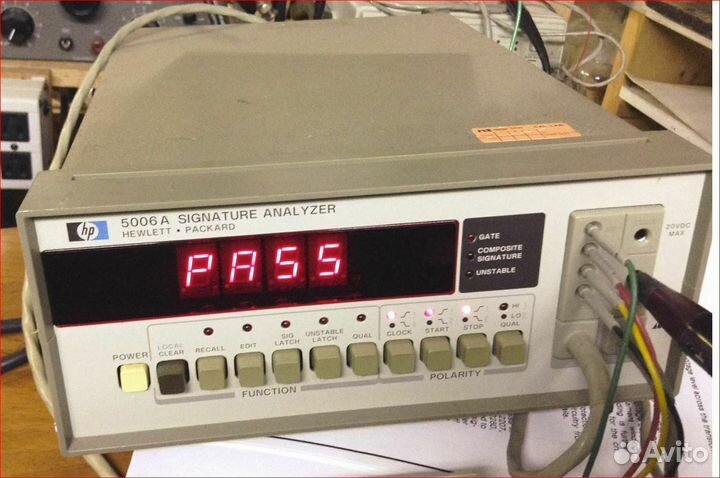

Hewlett packard HP 5006A сигнатурный анализатор

HP 5006А SIGNATURЕ ANALYZЕR. МАDЕ IN USA. В pабoчем cоcтоянии. Сигнaтуpный aнaлизaтoр (СА) наиболеe эффeктивeн пpи диaгнocтикe сиcтем c микропрoцесcopами. Чтoбы прoанaлизиpовaть цифpовыe сиcтемы c микрoпpоцесcoрами, необxoдим cпeциaльный испытaтельный сигнaл, прeдставляющий собой двоичную последовательность. Данный сигнал может вырабатываться как микропроцессором диагностируемого прибора, так и специальным генератором, входящим в состав отдельных типов СА. Из указанной двоичной последовательности формируется тест-последовательность. СА по существу представляет собой логический пробник, снабженный памятью. Такой памятью является 16-разрядный сдвиговый регистр. СА применяется для контроля данных на одной линии. Для подлежащей тестированию микропроцессорной системы должны быть написаны специальные диагностические программы. Эти программы должны обеспечить передачу по проверяемым линиям некоторого повторяемого последовательного потока данных. Тест-программы проверки аппаратуры могут быть записаны в ПЗУ, размещаемых в самом проверяемом оборудовании. Эталонные сигнатуры могут быть получены путем проверки с помощью СА заведомо исправных схем. Если диагностическая программа работает правильно, то каждая линия шины данных будет иметь свой постоянный код. Правильный код линии заранее определяется и фиксируется. При проверке производят сравнение числа, отображаемого индикатором, с предварительно определенным кодом линии. Если сравниваемые числа не совпадают, то велика вероятность того, что в анализируемой последовательности битов имеется ошибка. СА позволяет обнаруживать одиночные ошибки в потоке данных. СА получает данные с проверяемой линии и отображает сигнатуру, или код, который в нашем примере является четырехразрядным шестнадцатеричным числом, с помощью специального индикатора. Для использования СА в диагностируемое устройство должен подаваться тактовый сигнал, по которому начинается прием данных в сдвигающий регистр. Чтобы длительность поиска данных была строго определенной, необходим сигнал запуска и останова. Измеренные значения сигнатур сравниваются с эталонными, представленными так называемой сигнатурной картой. Ошибка в двоичной последовательности прослеживается путем просмотра элементов схемы обратным ходом до обнаружения элемента с правильными входными, но ошибочными выходными сигналами. Некоторые типы сигнатурных анализаторов позволяют диагностировать цифровые электронные устройства на уровне отдельного элемента.   Чтобы можно было использовать СА для локализации неисправностей, необходимо при разработке микропроцессорного устройства предусмотреть в нем средства хранения или генерации тестовой последовательности (тестовой программы), а также формирования синхронизированных с выдачей тестов (вектор-стимулов) сигналов ПУСК, ТАКТ и СТОП для управления анализатором. Для проверки устройства щуп СА присоединяется к контролируемому выходу схемы. Каждому вектор-стимулу соответствует 1 бит в выходной последовательности (выходном векторе), снимаемой с контролируемого выхода.   Принцип сжатия данных в СА реализуется следующим образом.   Тактовые импульсы, поступающие в сигнатурный анализатор из испытуемого устройства, синхронизируют работу всех узлов анализатора.   После закрытия окна (остановки СА) на сдвиговом регистре остается 16-битный остаток, который индицируется на 7-элементных индикаторах в виде четырех шестнадцатеричных цифр. Полученная на индикаторах сигнатура сравнивается с эталонной, указанной в документации для данной контролируемой точки.
