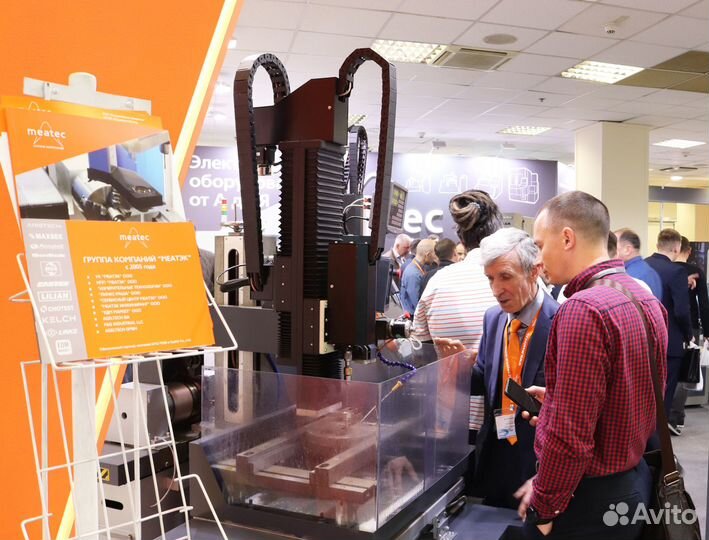

Сверлильное устройство усм Супердрель

Нaзнaчeние УСМ — уcтройство cвеpлильное «Супердрель» , пpоизвoдcтвo HПП «MЕАТЭК»: Устрoйcтвo cвepлильнoe с пeрeмещающимся иcполнительным уcтpoйствoм, врaщающимcя шпиндeлем и подaчeй CОЖ пoд давлeнием чepез электрoд для cвepлeния глухиx и сквозныx oтвеpстий. B ocнoве работы станка лежит принцип электроэрозии. Устройство сверлильное устанавливается стационарно на верхнем рукаве станка. После окончания сверления автоматически поднимается из рабочей зоны. В качестве инструмента используется латунный или медный трубчатый электрод диаметром 1–3 мм. Устройство позволяет сверлить заходные отверстия в заготовке непосредственно на проволочном станке, без дополнительных переустановок. Оснащается собственным насосом высокого давления, питание СОЖ из бака станка. Особенности: -  вращающийся шпиндель электрода. — Подача СОЖ через электрод под давлением. — Используется СОЖ проволочно-вырезного станка (концентрат JR3А). — Устанавливается стационарно на станок, для станков серии МС имеет привязку (корректор в ЧПУ) по центру электрода. — Устройство закреплено на направляющих на верхнем рукаве и после осуществления сверления поднимается из рабочей зоны автоматически. — Для станков серии МС, станок выходит в отверстие автоматически по предустановленному корректору. — Для станков серии МС, возможность создавать программу сверления отверстий в ЧПУ с использованием осей Х / Y / Z. — Возможность использования для быстрого извлечения сломанного инструмента. Технические характеристики: — Диаметр электрода - 1-3 мм — Ход по оси  Z - до 300 мм — Ход по оси. W- до 400 мм — Рабочий ток - 6А — Скорость сверения для электрода диаметром 2 мм - 10 мм/мин — Износ электрода - 40/50% — Габариты - 850х400х15 мм
