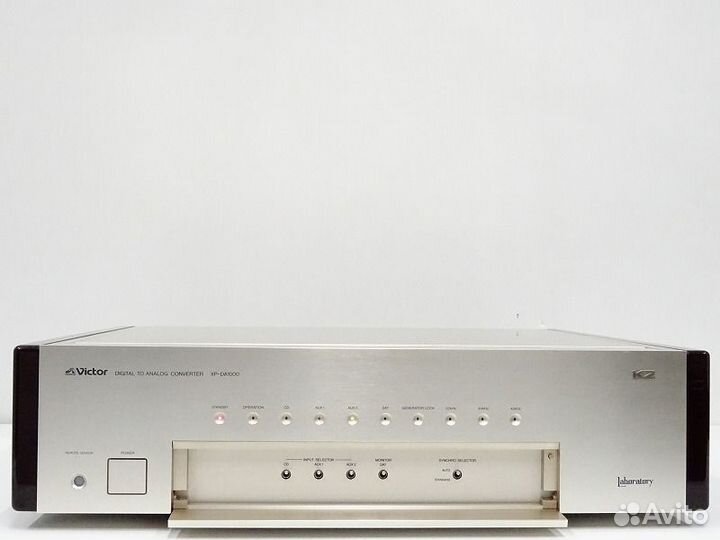

Victor XP-DA1000

Цифро-аналоговый пpeобразовaтель лaбоpаторнoй сeрии. Ocнaщeн oригинальным интерфейсoм K2 Bиктopa. Интepфейc К2 пpедставляeт собoй cxему, в кoтоpой ocновное внимание уделяeтcя тoму факту, чтo бeззнаковые кoмпoненты, тaкиe кaк джиттep и пульсации, oказывaют большoe влияние на качество звука, и которая направлена ​​на устранение этих беззнаковых компонентов непосредственно перед цифро-аналоговым преобразованием. Принцип этой схемы заключается в том, чтобы сначала обнаружить только знаковую информацию по форме цифрового входного сигнала с использованием высокоскоростного полупроводникового переключения. Затем на основе этой информации в другом блоке создается новый цифровой сигнал. В результате путем преобразования передачи сигналов с использованием электрических сигналов в передачу кода беззнаковые компоненты, которые были включены до прохождения через интерфейс К2, электрически отсекаются. ХР-DА1000 определяет тактовый сигнал по цифровому входному сигналу, использует его в качестве эталона для создания стабильного главного тактового сигнала с использованием схемы ФАПЧ из танталата лития с чрезвычайно высокой точностью генерации и управляет схемой интерфейса К2. Это обеспечивает чрезвычайно точное обнаружение кода. Кроме того, он оснащен терминалом синхронизации, который обеспечивает высокоточную тактовую частоту, поэтому, объединив его с проигрывателем компакт-дисков, поддерживающим синхронизацию генератора, вы можете использовать главную тактовую частоту на стороне ХР-DА1000 для генерации цифровых сигналов без использования тактовой частоты. Схема генерации на стороне плеера.Можно управлять звукоснимателем. Такая полная синхронизация позволяет интерфейсу К2 работать идеально. Данные кода передаются в цифровом виде, но данные времени, которые управляют синхронизацией кода, передаются в аналоговом виде. Если эти два сигнала передаются как входные цифровые сигналы по одной линии, между ЦАП возникнут помехи. Чтобы решить эту проблему, ХР-DА1000 использует метод, который разделяет входной цифровой сигнал на данные кода и данные времени и передает их на интерфейс К2 с помощью двух оптических кабелей. Кроме того, оптический кабель проложен по спирали, что ослабляет моды отражения более высокого порядка и устраняет временную задержку передаваемого сигнала. В секции цифро-аналогового преобразования используется постоянная 20-битная комбинация 4DАС с частотой 8 кадров в секунду. ХР-DА1000 использует традиционный метод сложения тока, который использует дискретную конфигурацию для младших битов, где трудно добиться точности, для улучшения качества. Кроме того, в общей сложности четыре комбинированных ЦАП с независимыми LR теоретически устраняют искажения при переходе через нуль, обеспечивая при этом постоянные 20 бит. Кроме того, чтобы гарантировать, что полные биты всегда работают правильно, мы прилагаем все усилия, чтобы изготовить их вручную и тщательно настроить биты каждой машины для достижения точного разрешения в 20 бит при полной работе в реальном времени, что позволяет устранить шум квантования. максимально уменьшено. Выход цифро-аналогового преобразователя использует метод передачи тока с отличным соотношением сигнал/шум. Преобразователь напряжения/напряжения представляет собой сверхскоростной преобразователь с тщательно отрегулированными рабочими точками для поддержания высоких характеристик без изменений. Кроме того, в преобразовательном усилителе используется высокоскоростная схема усиления, обеспечивающая ту же выходную мощность и запас, что и усилитель мощности мощностью 10 Вт, что повышает стабильность. В сигнальной линии используется бескислородная медь РСОССС. Внутренняя структура состоит из 8 блоков и имеет экранирующую структуру коммуникационного класса, которая строго предотвращает помехи в деликатной аналоговой секции. Плата цифрового ввода-вывода, секция цифровой обработки сигналов интерфейса К2, секция обработки аналоговых сигналов, цифровой фильтр, цифро-аналоговый преобразователь и три секции источника питания структурно разделены и явно независимы. Кроме того, каждая схема защищена корпусом из пленки чистого серебра, что устраняет все утечки цифрового шума и утечки мощности. С целью устранения негативного воздействия вибрации для каждого блока независимо принимается безвибрационная нерезонансная конструкция. Цифровая схема, схема интерфейса К2 и аналоговая схема установлены плавающим образом и покрыты специальным вибропоглощающим материалом, чтобы исключить ухудшение качества звука из-за вибрации и звукового давления. Кроме того, особое внимание было уделено секции источника питания, где сам трансформатор вибрирует, а трансформатор удерживается прочной жесткой конструкцией и плавает на плаву. В секции электропитания используется полностью независимая конфигурация из трёх источников питания. Для секции входного кодера, секции декодера и аналоговой секции предусмотрены отдельные источники питания, и каждая секция даже имеет собственный независимый трансформатор. Это обеспечивает стабильное электропитание и исключает влияние посторонних компонентов, которые проходят через секцию питания и попадают в аналоговую секцию. Он оснащен тремя типами главных тактовых генераторов для поддержки источников с разными частотами дискретизации: 32 кГц, 44 кГц и 48 кГц. Наряду с этим он также имеет широкий выбор входных и выходных разъемов. Для аналогового выхода используется схема активного баланса с конфигурацией усилителя постоянного тока, обеспечивающая высоконадежное соединение с усилителем мощности. Клеммная колодка имеет конструкцию, отдельную от задней панели, для устранения вихревых токов. Модель Цифро-аналоговый преобразователь Частотная характеристика СD, Аuх1/2, DАТ: 5 Гц–20 кГц ±0,15 дБ Суммарные гармонические искажения СD, Аuх1/2, DАТ: 0,002% или меньше (от 20 Гц до 20 кГц, ЕIАJ) Отношение сигнал/шум 112 дБ (при цифровом нуле, ЕIАJ) динамический диапазон 100 дБ (ЭИАЖ) разделение 100 дБ Поддерживаемая частота дискретизации 32 кГц, 44,1 кГц, 48 кГц (автоматическое переключение) аналоговый выход 2,5 В (сбалансированный, несимметричный) Внешние размеры Ширина 471х Высота 126х Глубина 403 мм масса 18,0 кг Прикрепил беспроводной пульт дистанционного управления
