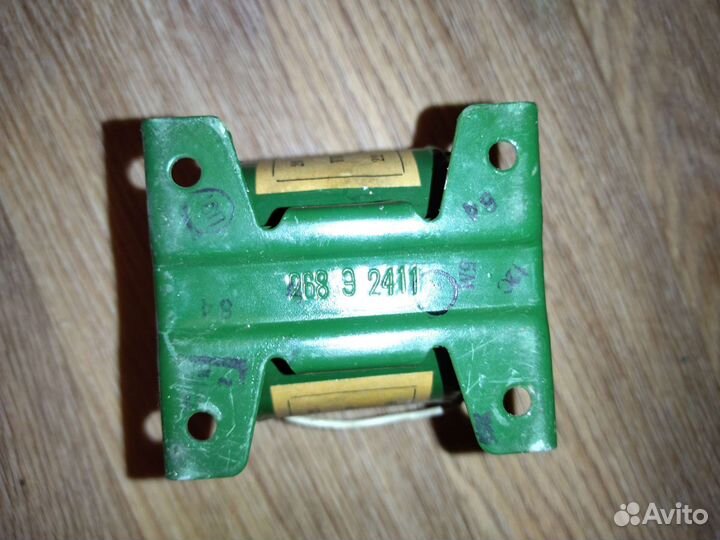

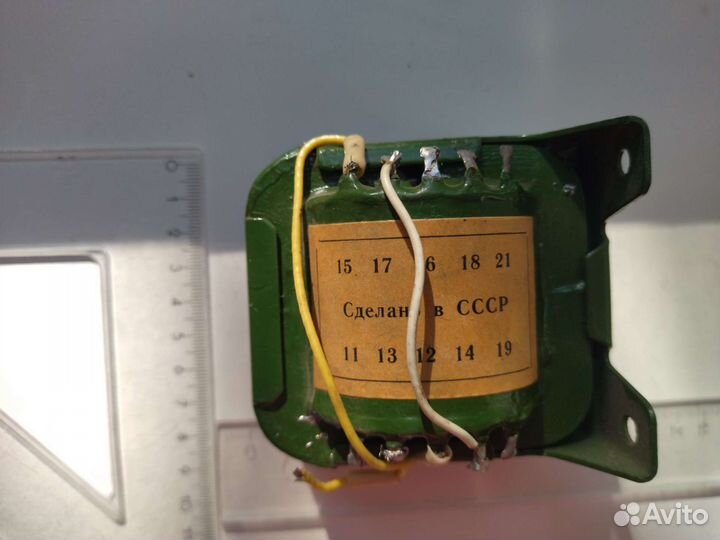

Трансформатор тпп-268-127/220-50 СССР

Трансформатор ТПП-268-127/220-50 СССР в хорошем состоянии. В наличии несколько штук. Сердечник: ШЛМ25х25 Мощность: 57 Вт Ток первичной обмотки: 0,615/0,36 А Масса: 1,4 кг Напряжение на отводах первичных обмоток трансформаторов ТПП268 на 127/220 В: между выводами 1 и 2, 6 и 7 - 7 В; между выводами 2 и 3, 7 и 8 - 100 В; между выводами 3 и 4, 8 и 9 - 20 В; между выводами 4 и 5, 9 и 10 - 11 В. При использовании трансформаторов ТПП268-127/220 на 127 В необходимо: соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно; подать напряжение 127 В на выводы 1 и 4 (6 и 9). При использовании трансформаторов ТПП268-127/220 на 220 В необходимо: соединить выводы 3 и 7; подать напряжение 220 В на выводы 2 и 9. или соединить выводы 4 и 7; подать напряжение 220 В на выводы 2 и 8. В трансформаторах ТПП268 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
