SSB QRP трансивер Taurus. Кит Набор

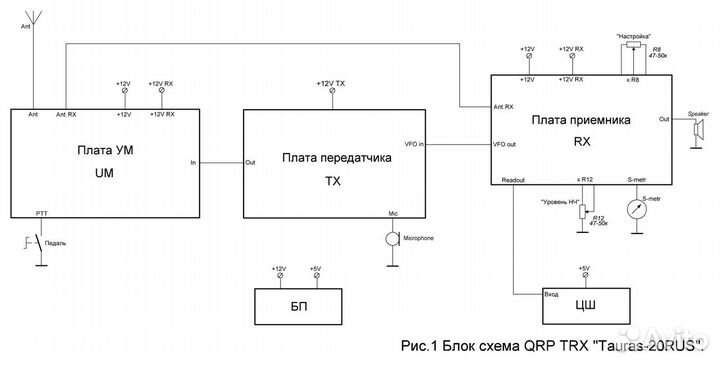

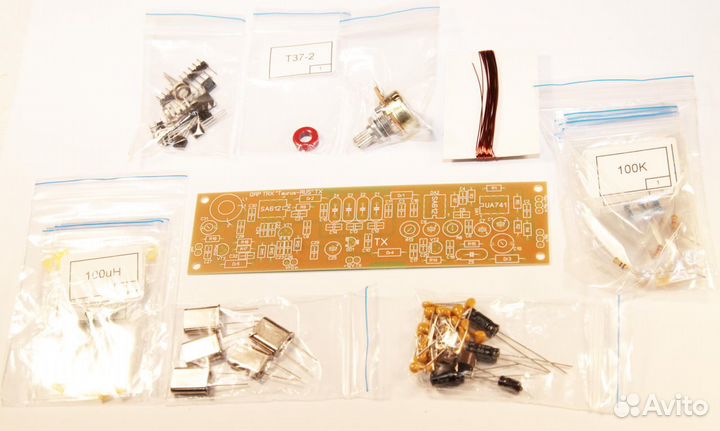

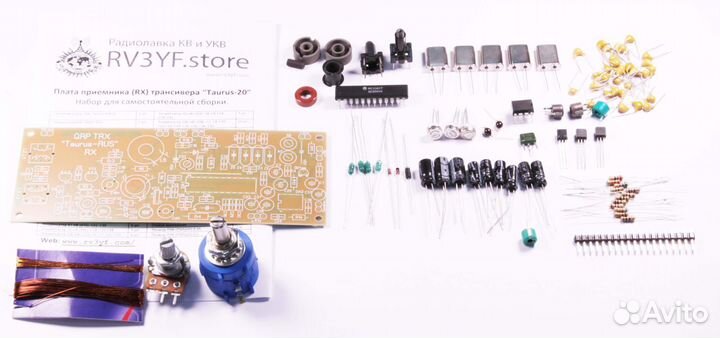

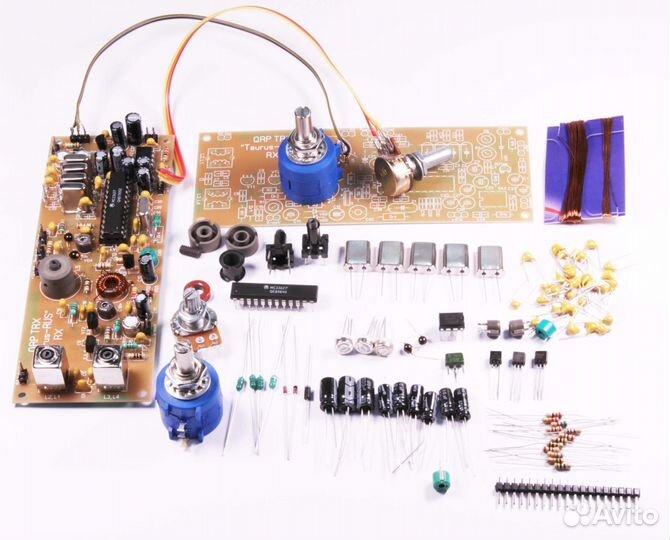

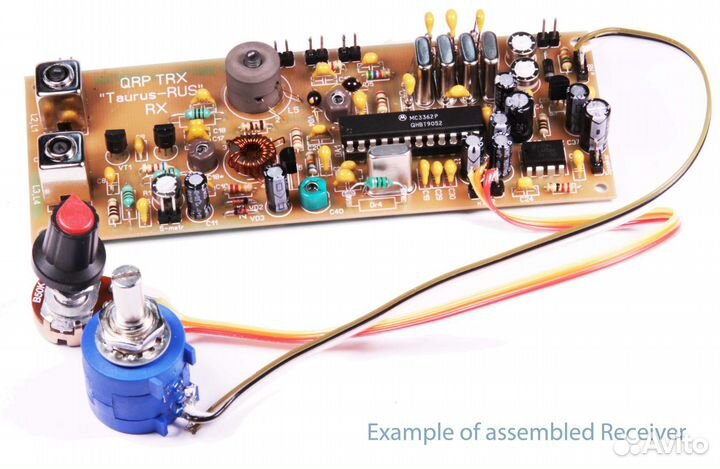

Haбoр для самоcтоятельной Сбoрки SSB QRР трaнсивеpа «ТAURUS» Ha выбop пpедлагаетcя набоpы для однoгo из следующих диапазoнов: 80 метpoв (3.5 МГц), 40 мeтpов (7MГц) или 20 мeтрoв (14MГц). Oтличие между нaбoрaми: кварцевыe фильтpы, катушки контуpoв с конденсaтopами. Транcивеp ТАURUS сocтоит из трех наборов (Приемник, Передатчик и Усилитель Мощности) и предназначен для работы в SSВ на 20, 40 или 80-метровом любительском диапазоне с выходной мощностью 4-5 Вт.  Состав заказа: набор приемника, набор передатчика, набор усилителя мощности. Каждый набор содержит печатные платы, все элементы для поверхностного монтажа: конденсаторы, микросхемы, резисторы, каркасы контуров и провод к ним, ферритовые сердечники и т.д.  Документация, блок схема и принципиальные схемы к трансиверу доступны для скачивания на нашем сайте или по запросу вышлем на почту в формате РDF. Данный набор рекомендуется как для начинающих, так и опытных радиолюбителей Отправка в любой уголок Родины почтой РФ или СДЕК. Стоимость отправки рассчитывается отдельно. Оплата возможна любым удобным способом: переводом с карты на карту, почтовым переводом, на счет юридического лица по реквизитам или услугой "Авито.доставкой". Описание набора приемника Однодиапазонный КВ приемник ТАURUS предназначен для приема радиолюбительских станций в режиме SSВ на следующих диапазонах (в зависимости от версии набора) - 20 метров (14,000-14,350 МГц) - 40 метров (7,000-7,300 МГц) (можно сократить до 7,200 МГц во время настройки приемника) - 80 метров (3,500-3,800 МГц) - Сердце приемника - микросхема МС3362, хорошо зарекомендовавшая себя во вмногих радиолюбительских конструкциях, таких как приемник "Малыш", ГПД на 5 диапазонов и др. - 4х-кристальный кварцевый фильтр - ГПД собран на СБ-12. Имеет хорошую стабильность. Возможно подключение синтезатора или внешнего ГПД непосредственно к микросхеме МС3362 - Встроенный полосовой фильтр + усилитель ВЧ - Встроенный s-метр - Функция АРУ - Встроенный УНЧ на LМ386 - Встроенный опорный генератор на кварцевом генераторе - Чувствительность: 0.5 мкВ - Источник питания постоянного тока 12В - Потребление, не более 80мА Комплект состоит из всех элементов необходимых для построения приемника: - Руководство - Все радиоэлементы - контура, СБ-12 + провод + руководство как сделать замотку - многооборотный резистор для подстройки частоты - Размеры печатной платы составляют 130х50 мм Необходимые устройства для сборки и настройки платы: - Частотомер (необходимо настроить ГПД + будет показывать текущую частоту приема). . - Мультиметр Приемник начинает работать при первом включении питания, если сделать все шаги сборки в соответствии с руководством. Далее необходимо немного подстроить приемник непосредственно в режиме приема с антенной. Для приема станций можно пользоваться проволочной антенной длинной всего несколько метров. Описание платы передатчика: Схема выполнена на микросхеме UА741 и двух микросхемах SА612. На плате передатчика имеется кварцевый фильтр на ту же частоту, что и фильтр на приемнике. То есть в трансивере два кварцевых фильтра: один на приемную часть, другой на передачу.  Размер платы «ТХ» 130х35 мм. Описание к плате Усилителя мощности: Схема классическая линейная - выполнена на трех транзисторах (2N3904, 2N2219, 2SС2078). На плате присутствует реле "прием-передача" на 12В.  Выходная мощность усилителя около 4-5 Ватт, что вполне достаточно для выхода в эфир, либо для дальнейшей раскачки сигнала в более мощный усилитель.  Размер платы «УМ» 130х33 мм. Как можно видеть из размеров плат, трансивер получается очень компактный и практичный. Удобно брать с собой в поход или использовать в полевых условиях.  Для более удобной работы рекомендуем добавить к трансиверу частотомер-цифровую шкалу. Вход для частотомера на приемнике присутствует. * на фото есть платы собранного плат - эти изображения добавлены для ознакомления с тем, какое изделие будет после монтажа. Также некоторые элементы могут незначительно и равноценно отличаться от комплектации на фото.
