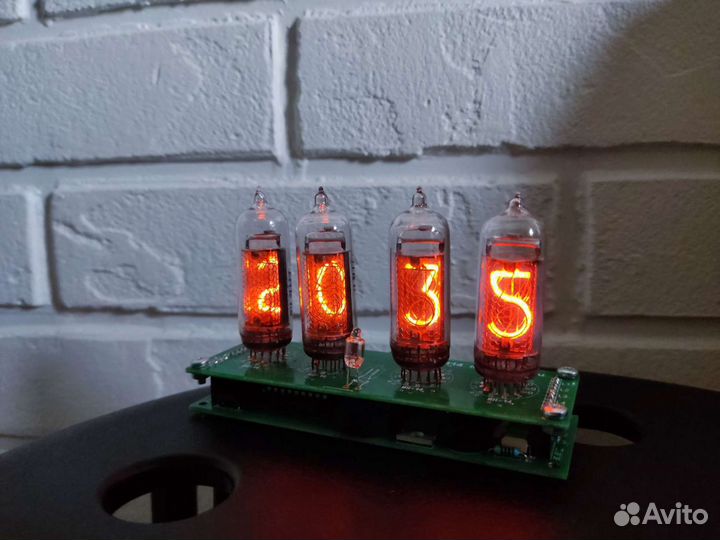

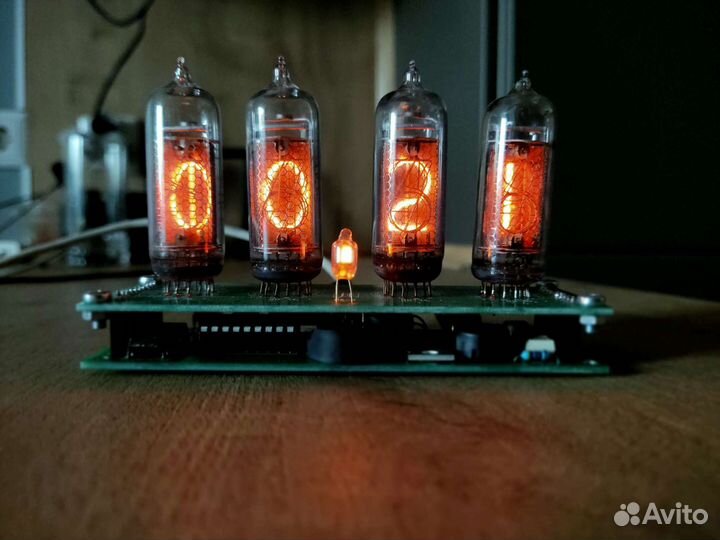

Ретро часы на радио лампах ин

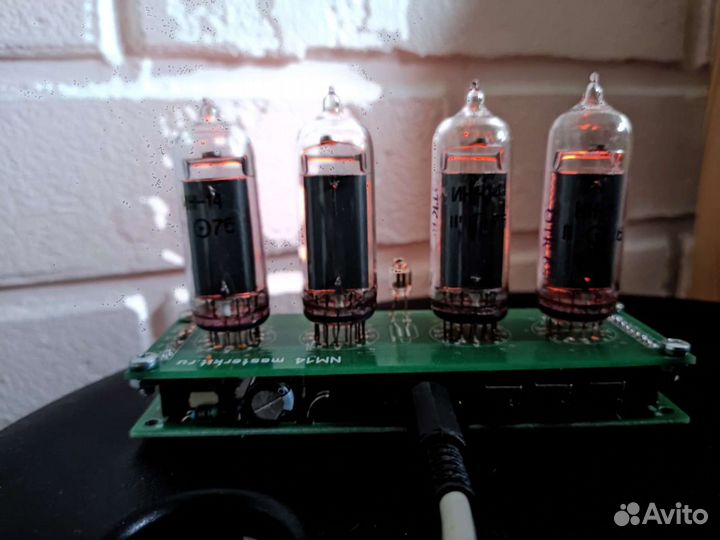

Ручная работа. Часы оснащены будильником и имеют энергонезависимую память.Особенности Режим антиотравления катода (перед сменой минут происходит быстрый перебор всех цифр во всех лампах) Будильник Дополнительная информация Газоразрядные индикаторы ИН-14 производились в прошлом веке и использовались для отображения информации (цифровой, символьной), на основе тлеющего разряда. В настоящее время данные лампы используются для создания часов. Часы оснащены будильником. Часы имеют энергонезависимую память - в комплект входит батарейка CR2032. Управление часами происходит тремя кнопками. С помощью кнопки "функция" происходит перебор режимов. С помощью кнопок "установки значения" происходит смена значения в том или ином режиме. Кабель питания в комплект не входит. Конструктивно устройство выполнено на двух печатных платах из фольгированного стеклотекстолита с размерами 116x38 мм. Расстояние между соединенными платами – 11 мм. Монтируйте компоненты на высоту до 10 мм. Отдельное внимание уделите размерам полярных конденсаторов. Для «стройного» монтажа индикаторных ламп между выводами ИН-14 воткните две спички. Гребенка штырей на плате индикаторов монтируется со стороны дорожек (паяем штыри, затем сдвигаем пластиковую «обойму» к плате). Раз в минуту, когда происходит смена знака включается режим антиотравления катода ламп. В этот момент происходит перебор всех знаков в каждом индикаторе, что делает работу часов еще более эффектнее. ВНИМАНИЕ! После включения не дотрагивайтесь до компонентов и токоведущих дорожек платы, схема находится под высоким напряжением порядка 180В. Данное напряжение требуется для питания лаповых индикаторов. Будьте внимательны соблюдайте правило работы с высоким напряжением.
