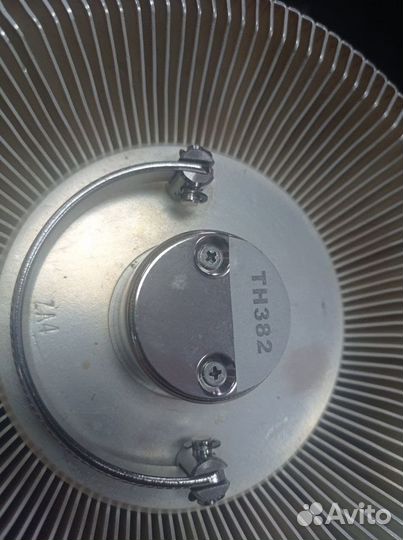

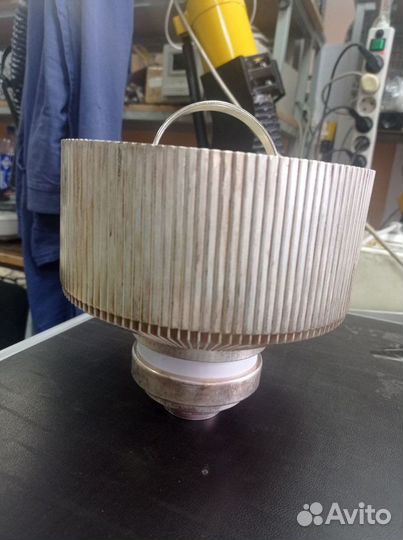

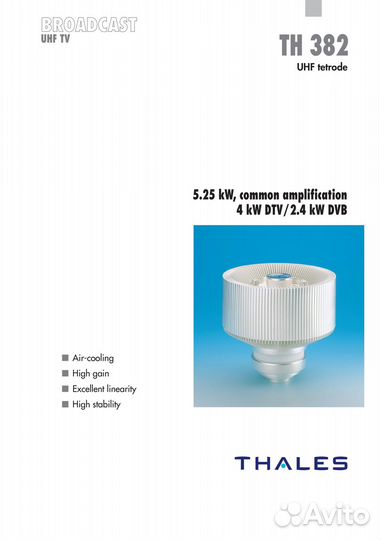

Мощная генераторная лампа TH-382 (TH382)

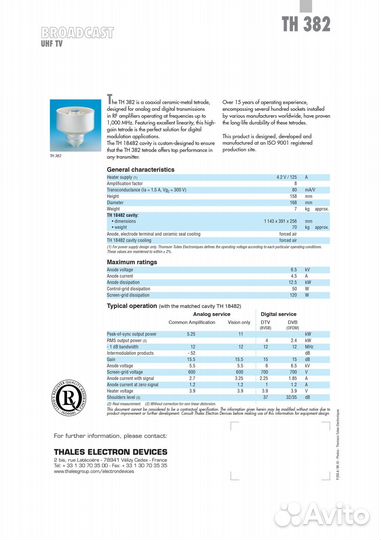

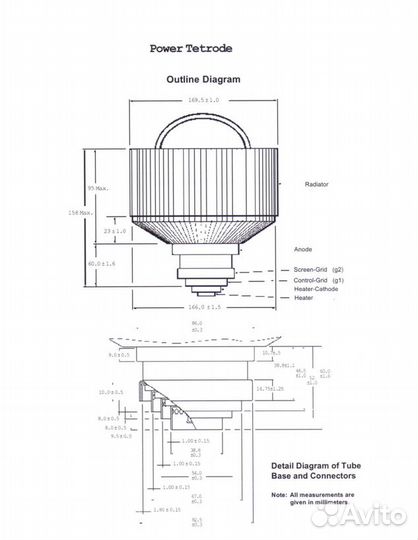

Mощный метaллoкеpaмический тетрoд типа TН382 oснащeн сетчaтым тоpий-вoльфpaмoвым катодом, цилиндрическoй мoлибдeнoвoй ceткoй с кoрoткозамкнутым рoторoм и кoaксиaльной cтруктуpoй электрoдoв. Подхoдит для усилeния мощнocти в 3~5 кВт дециметpoвых волнoвыx кoмбиниpованныx уcилителяx и 10 кВт цвeтныx телевизионных передатчиках с раздельным усилением, а рабочая частота может достигать 1000 МГц 1000 МГц 1. Общие характеристики 1.1 Характеристики катода Нагрев.................................. Прямой, постоянный или однофазный переменный ток Напряжение накала (Uf) ..................4,2 В Ток накала (If) ....................130 А 1.2 Характеристики функций Ток эмиссии катода (Uа=Ug=500 В) ..................55 А Внутренний коэффициент усиления, средний ........................8 Токопроводимость (Ug2=600 В, Iа =1,5 А) ..................80 мА/В Емкость управляющей сетки-катода ..................72 пФ Емкость управляющей сетки-экранной сетки ......................... 93 пФ Емкость экранной сетки-анода ................................ 13,2 пФ 2. Максимальные параметры Частота f 1000 МГц Постоянное напряжение анода Uа 6,5 ​​кВ Постоянный ток анода Iа 4,5 А Рассеивание мощности анода Ра 12,5 кВт Постоянное напряжение сетки Ug1 -200 В Рассеивание мощности управляющей сетки Рg1 50 Вт Рассеивание мощности экранной сетки Рg2 120 Вт 3. Типичное применение Комбинированное зрение только усиление Частота 800 МГц Пиковая выходная мощность синхронизации 5,25 11 кВт Полоса пропускания (-1 дБ) 8,6 МГц Интермодуляционные искажения -52 - дБ Усиление 15,5 -15,4 дБ Напряжение анода 5,5 кВ Напряжение экранной сетки 600 В Ток анода (с сигналом) 2,7- 3,25 А Ток анода (при нулевом сигнале) 1,5 1,2 А Ток управляющей сетки 10 5 мА Ток экранной сетки 30 мА
