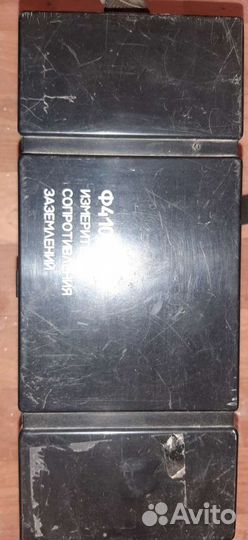

Измеритель сопротивления заземления Ф-4103

Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей Класс точности измерительного прибора Ф4103 – 2,5 и 4 (в зависимости от диапазона измерения). Питание – элемент (R20, RL20) 9 шт. Частота оперативного тока – 265-310 Гц. Время установления рабочего режима - не более 10 секунд. Время установления показаний в положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМII" - не более 30 секунд. Продолжительность непрерывной работы не ограничена. Норма средней наработки на отказ - 7250 часов. Средний срок службы - 10 лет Условия эксплуатации - от минус 25 ° С до плюс 55 ° С. Габаритные размеры, мм – 305х125х155. Масса, кг , не более – 2,2. Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки. Пример расчет погрешности при измерении прибором Ф4103. Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха - минус 10 град., влажность - 100%. Измеритель питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет. Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 - 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.
