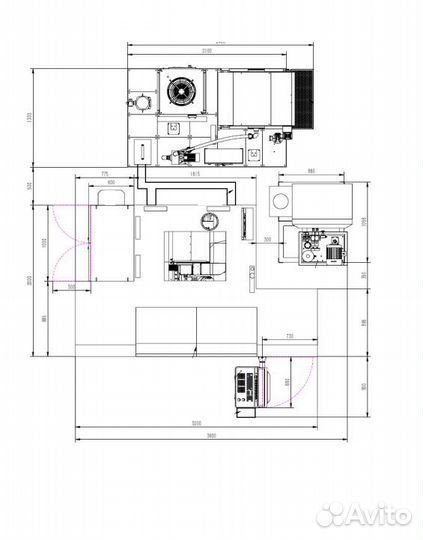

Зубошлифовальный станок с чпу (millinger FGM350)

Зубошлифовальный станок с ЧПУ MILLINGER FGM350 Стоимость - указана в Юанях* Описание Зубошлифовальный станок с ЧПУ предназначены для профильного шлифования прямозубых и косозубых цилиндрических зубчатых колес в условиях единичного и серийного производства. Преимущество данного метода шлифования заключается в том, что при помощи механизма правки шлифовальный круг правится до профиля, соответствующего профилю впадины между зубьями и обработка шестерни осуществляется по методу копирования. Учитывая, что шлифовальный круг находится в контакте со шлифуемой шестерней по всему своему профилю, этот метод является наиболее производительным по сравнению с другими классическими методами шлифования шестерен. • Усовершенствованный 5-осевой ЧПУ, поддерживающий точные и сложные математические вычисления • Линейное перемещение по оси Z и X с использованием линейного двигателя и энкодера для управления по замкнутому контуру • Стол с моментным двигателем в качестве оси вращения заготовки • Интерполяция перемещения по осям X и Z для одевания в режиме онлайн • Удобный HMI с сенсорным управлением на экране • Сложный профиль, поддерживающий импорт и редактирование в AutoCAD • Гибкая работа с Windows (в качестве онлайн-анализа и отладки по Ethernet, USB-накопитель) Конфигурация -Электрический шкаф -Электрический шкаф переменного тока -Система фильтрации -Охладитель системы фильтрации -Коллектор масляного тумана -Маслоохладитель -Пневматическая система -Алмазный ролик -Железные накладки -Инструменты -Шлифовальный круг -Шлифовальный круговой инструмент -Гидравлическая станция Техничесикие параметры Технические данные Система ЧПУ Fanuc Макс. обрабатываемая деталь Ø 350мм, L800мм, 150кг. Мин. размер заготовки Ø 5мм (наружный) Модуль M0.5-M8 Угол опережения ±45° Количество зубьев 3 Макс. глубина шлифования 18 мм Макс. длина шлифования 750 мм Точность Класс 4 2 центральные длины 0-800 мм Высота центров 210 мм Ось Ход (X) 900 мм Ход (Z) 390 мм Ход (Y) 50 мм Главный шпиндель 16 кВт 15000 об/мин (Макс. постоянная скорость 13500 об/мин) Устройство для правки 0.62 кВт 8000 об/мин (24м/с) Шлифовальный круг Ø 25-250 мм Центральный Конус МТ4 Общие параметры Размер станка (ДхШхВ) 3000х2000х1900 мм (с железной прокладкой) Высота станины 600мм Центральная высота 1100мм Масса станка 6500 кг Так же Вы можете приобрести у нас: [+\n+Фрезерный станок с ЧПУ MILLINGER HMC 63 Габариты паллеты 630 х 630 ммХод X/Y/Z 1050x800x950 Фрезерный станок с ЧПУ MILLINGER HMC 80 Габариты паллеты 800 х 800 мм Ход X/Y/Z 1300x1100x1100 Фрезерный станок с ЧПУ MILLINGER V1160L Габариты паллеты 1200 х 600 мм Ход X/Y/Z 1100x610x610 мм Фрезерный станок Millinger V850L Габариты паллеты 950 х 500 мм Ход X/Y/Z 850x510x510 Портальный фрезерный обрабатывающий центр Millinger GMC 4028L Габариты паллеты 4000 х 2200 мм Ход X/Y/Z 4000x3400x1250 Токарный фрезерный станок JS WAY B8D Максимально проворачиваемый диаметр Ø350 мм Максимальный диаметр обработки Ø320 мм Максимальная длинна обработки 100 мм Ход X/Y/Z 720x295x240 Токарный станок JS WAY CFG 46 Максимально проворачиваемый диаметр Ø350 мм Максимальный диаметр точения Ø350 мм Максимальная длинна обработки 120 мм Ход X/Z 720x280 Токарный станок JS WAY CF 36 Максимально проворачиваемый диаметр Ø280 мм Максимальный диаметр точения Ø280 мм Максимальная длинна обработки 100 мм Ход X/Z 630x265 =============================================================== Тэги для просмотра токарный, станок с чпу, станок cnc, станок jet, станок bd, станок jib, станок по металлу, токарно винторезный станок, карусельный станок, сверлильный станок, станок токарный по металлу, токарный станок для металла, с наклонной станиной, портальный токарный станок, новый станок фрезерный станок чпу, станок по металлу, токарно фрезерный станок, вертикально фрезерный , сверлильный станок, горизонтальный станок, фрезерно шлифовальный станок, продольно фрезерный станок, расточной станок, портальный станок, станок портального типа, новый фрезерный Обрабатывающий центр чпу, обрабатывающий центр, обрабатывающий центр, система обрабатывающий центр, портальный обрабатывающий центр. NC, шпиндель, оправка, фреза, сверло, патрон, револьверная головка, поворотный стол, приводной инструмент, борштангафрезерный станок, фрезеровка, фрезерные работы, фрезерная обработка, металлообработка, станок, Takisawa, Awea, DMG Mori, DMTG, Akira Seiki, Solex, Leadwell, Haas, siemens, Smec, Mazak, Z-Mat, Priminer, ФС110МФ3, Victor, Ray-Feng, Js way, Headman, Гексагон, fanuc, система измерения, Hexagon, измерение детали, измерение деталей, измерение инструмента"
