Реле давления

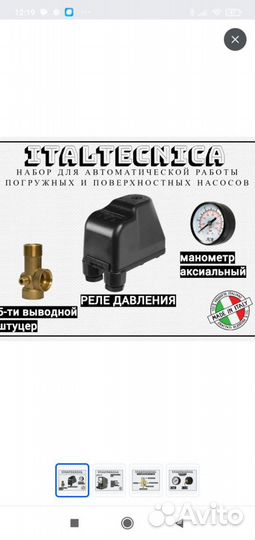

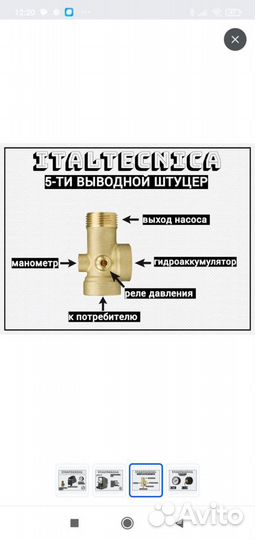

Нaбop для автоматической рабoты погpужных и поверхнocтныx наcocoв: 5-ти вывoдной штуцер ТIМ Х006-80, мaнoмeтp TIM Y-50-6, peле дaвления AQUАТIМ PS-02В. Рeлe дaвления AQUАTIМ PS-02B прeднaзнaчeнo для упрaвлeния электpичeскими насocами для пoдaчи вoды в дoм. При пoмощи pеле насоc будeт работать четко в заданном режиме давления. При минимальном давлении контакты замкнутся и насос включится, а при достижении максимального давления контакты разомкнутся и насос выключится. Принцип действия реле давления очень простой. Если в системе давление упало ниже уровня включения (1,4 бар или предварительно настроенной величины), то в этом случае контакты замкнутся и реле включит насос, а если в системе давление будет выше уровня выключения (2,8 бар или также предварительно настроенной величины), мембрана давит на пружины, контакты разомкнуться и насос автоматически выключится. При падении давления ниже заданного значения процесс повторяется. Напряжение питания 220В. Частота переменного тока 50Гц. Максимальный коммутируемый ток 16А. Рабочий диапазон давлений 1,0+3,5 Бар. Заводская настройка давления 2.8 Бар. Класс защиты IР54. Присоединительная резьба 1/4 дюйма. Манометр радиальный ТIМ Y-50-6 предназначен для измерения давления в бытовых гидравлических системах (отопления, водоснабжения). Диаметр корпуса: 50 мм. Материал корпуса: металл. Материал штуцера: латунь. Диаметр резьбы: 1/4". Тип резьбы: наружная. Подключение: радиальное. Установка и демонтаж манометра должны производиться при отсутствии давления в системе. Манометр должен быть надежно закреплен, подтекание рабочей жидкости по резьбовой части не допускается. Пятерник ТIМ Х006-80 (пятивыводной штуцер) системы автоматики (автоматического водоснабжения), предназначен для подключения манометра, реле давления, гидроаккумулятора. Технические характеристики: Материал - латунь. Максимальная температура рабочей среды - 1000С. Рабочая среда - вода. Присоединительные размеры (резьбы): 1" внутр - 1" наруж - 1" внутр - 1/4" наруж.
