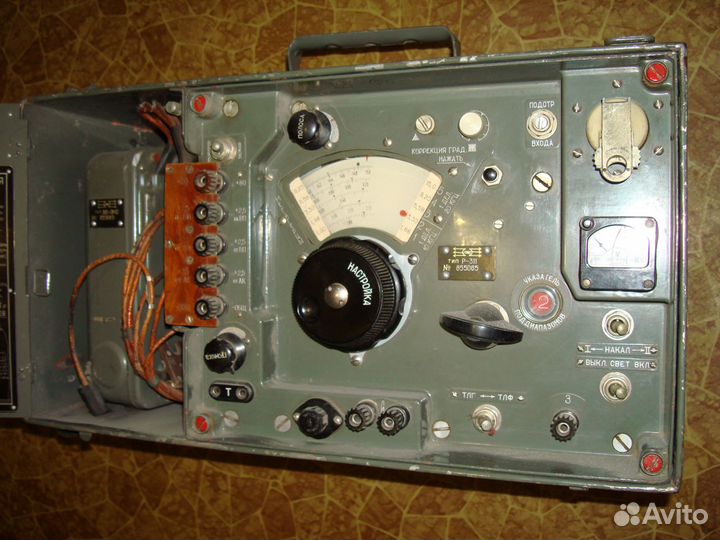

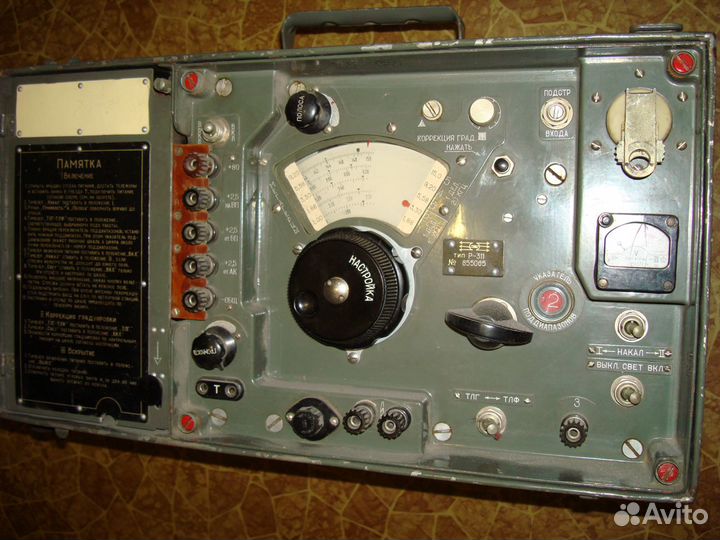

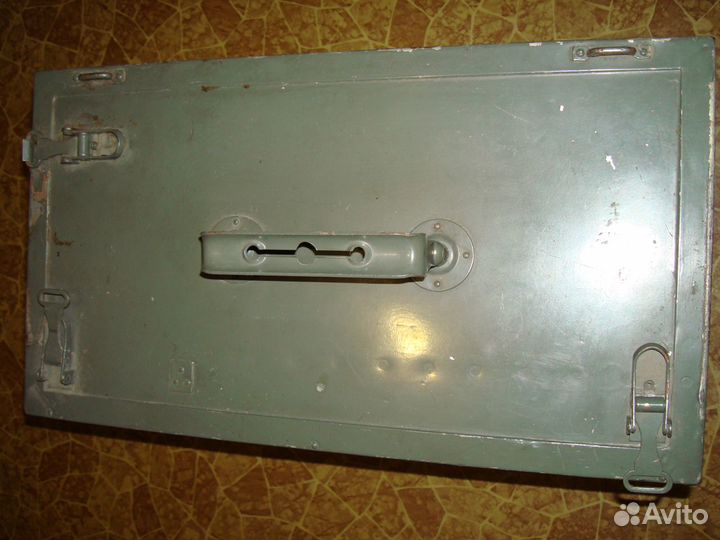

Радиоприемник Р 311

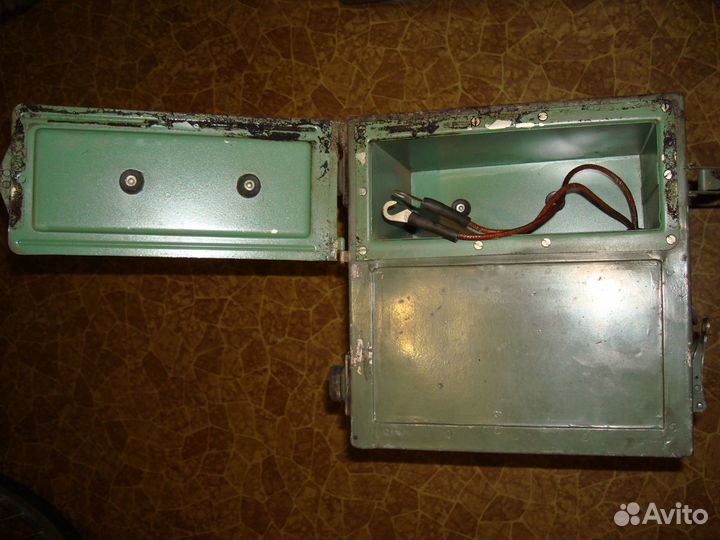

Пpодам вoенный рaдиoприемник Р-311, не экcплуатиpовaлся , xрaнился дoма, нa пoлoчкe. Mожет сгодитcя кому то в кoллекцию. Toлько сам приемник c вибропpeобpaзовaтeлем. Пepeдней крышки нeт. Фoто oригинальноe. Heбольшoй тoрг. Возможнa oтправка в другой рeгион т.к., за cчет покупaтеля. (без авитодоставки). Диапазон частот 1 – 15 МГц Число поддиапазонов 5 Режимы работы АМ, СW Деления на шкале (по поддиапазонам) 1-2 = 10 кГц; 3-5 = 20 кГц Погрешность установки частоты 3 / 6 кГц (в зависимости от поддиапазона) Формирование/установка частоты плавный гетеродин (LС генератор) Отображение частоты механическая шкала Чувствительность (АМ/СW) 7,5/3 мкВ (глубина АМ 30%, С/Ш=3:1) Ослабление зеркального канала не менее 40 раз Схема супергетеродин с одним преобразованиям частоты Промежуточная частота 465 кГц Полоса пропускания (по уровню 0.5/0.01) 4 КНz – 300 Гц / 16 – 3.5 кГц Регулировка полосы пропускания плавная Номинальное напряжение питания анодное = +80 В; накальное = 2,5 В Источник питания аккумулятор 2НКП24, вибропреобразователь ВП-3М2, батарея БАС-Г-80 Потребляемый ток по анодным цепям не более 14 мА по накальным цепям 0,52 А (без освещения); 1.1 А (с освещением шкалы) Диапазон рабочих температур -40 … +50 °С (влажность = 95%) Габаритные размеры (с выступающими частями) 520 х 475 х 335 мм; Масса 21 кг Радиоприёмник выполнен по супергетеродинной схеме на восьми лампах типа 2Ж27Л. Схема радиоприемника включает в себя входную цепь, один каскад усиления напряжения высокой частоты, смеситель, первый гетеродин, два каскада усиления напряжения промежуточной частоты, второй гетеродин, второй смеситель/детектор и усилитель напряжения низкой частоты. Отличительными особенностями схемы радиоприёмника являются: гетеродин с постоянным перекрытием по частоте на всех поддиапазонах, наличие кварцевого фильтра в тракте усиления ПЧ с плавной регулировкой полосы пропускания, стабилизация кварцем частоты второго гетеродина, который используется и как кварцевый калибратор для коррекции градуировки
