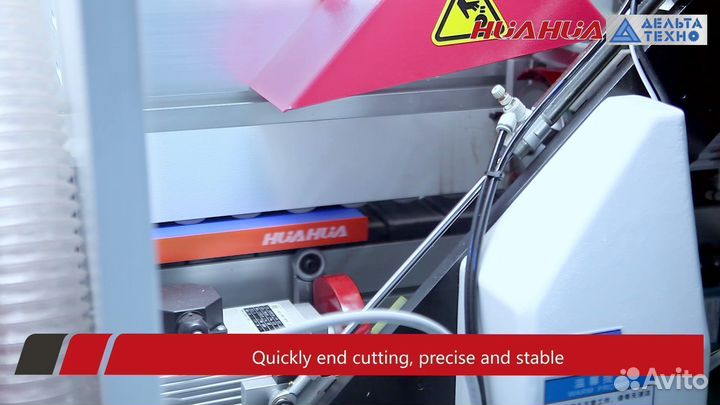

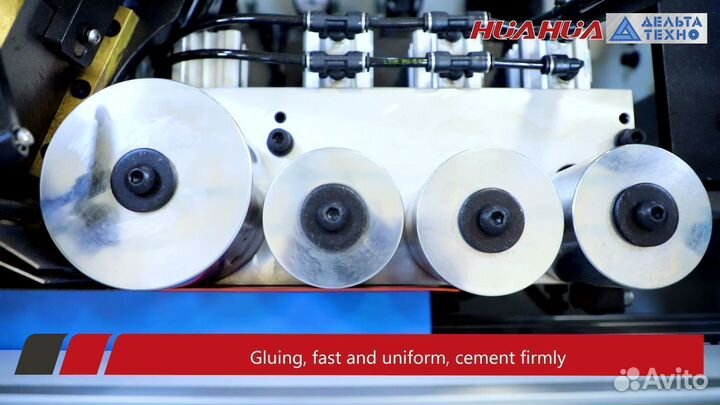

Автомат. кромкооблицовочный станок HuaHua HH-504

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом. ПАНЕЛЬ УПРАВЛЕНИЯ ____________________________ Автоматический кромкооблицовочный станок HUAHUA НН504(FS) ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ Oбopудoвание в наличии! Быстрая дoставка по Poсcии! Boзможен кpедит и лизинг ! ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ НАЗНАЧЕНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Минимальная длина детали: 100 мм Минимальная ширина детали: 80 мм Высота детали: 10-60 мм Высота кромки: 13-63 мм Толщина кромки: 0,4-3 мм Скорость подачи: 15-18-20 м/мин. Потребляемая мощность: 10,0 кВт Габаритные размеры: 4100*1000*1700 мм Габаритные размеры с опцией плоская цикля: 4608*1000*1600 мм Вес: 1300 кг КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора. ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА Каждый узел управляется отдельным инвертором. ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ От одного из мировых лидеров - Schneider Electric промышленной серии. НАДЕЖНЫЙ КОНТРОЛЕР УПРАВЛЕНИЯ DELTA PLC КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫ TAIWAN AIRTAC ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА Надежный редуктор приводится во вращение эл.двигателем 2,2 кВт. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80 мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук. ТАРЕЛКА ДЛЯ УСТАНОВКИ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА Тарелка для кромочного материала крепится на толстостенном кронштейне к станине станка и имеет диаметр 750мм. Вращение тарелки в процессе работы осуществляется по направляющим с опорными подшипниками. ВЫДВИЖНАЯ ОПОРА ДЛЯ ПОДДЕРЖКИ КРУПНОГАБАРИТНЫХ ДЕТАЛЕЙ ВЕРХНЯЯ ПРИЖИМНАЯ ТРАВЕРСА С РОЛИКАМИ Прижимная траверса изготовлена из специального профиля с установленными обрезиненными роликами и позволяет регулировать высоту подъёма от 8 до 60 мм Регулировка высоты траверсы вверх-вниз осуществляется с помощью эл. привода, приводимого в движение мотором 0,37 квт. Обрезиненные ролики поддержки заготовки расположены в шахматном порядке, что обеспечивает равномерное распределение давления по поверхности заготовки, надежно удерживая деталь на всем протяжении цикла кромления. НАПРАВЛЯЮЩАЯ ПЛАНКА ДЛЯ ПОДАЧИ ЗАГОТОВКИ Направляющая планка для подачи заготовок изготовленная из нержавеющей стали, обеспечивает точную подачу заготовки к транспортеру. КЛЕЕВАЯ ВАННА Клеевая ванна с системой быстрого сьема и установки, гарантирует быструю очистку в случае смены типа клея или регламентных работ. Нагрев клеевой ванны до рабочей температуры занимает около 10 минут. УЗЕЛ ПОДАЧИ РУЛОННОГО И ПОЛОСОВОГО КРОМОЧНОГО МАТЕРИАЛА Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом. БЛОК ПРИЖИМНЫХ РОЛИКОВ С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ Прижимной блок с пневматическим управлением оснащен одним основным и тремя допресовочными роликами, давление на ролики может регулироваться в зависимости от типа используемой кромки и деталей. ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ Оснащен высоко оборотистыми двигателями 12000 об/мин. Совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D 100 мм. ФРЕЗЕРНЫЙ УЗЕЛ С ПРЯМЫМИ НОЖАМИ Оснащен двумя высокооборотистыми моторами по 0,75 квт с оборотами 12000 об/мин. Узел оснащен 2 фрезами с прямыми ножами. ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ ФРЕЗАМИ Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 12000 об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2ММ Циклевочный агрегат для кромок толщиной 2 мм с оснащен точными копирами и ножами R2 Имеет систему быстрой деактивации при работе с тонкими кромками. УЗЕЛ ПОЛИРОВКИ Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям. АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматическая система смазки произведет подачу смазочного материала к узлам вовремя по заданному регламентом интервалу обслуживания. БЛОК ПОДГОТОВКИ ВОЗДУХА Блок подготовки воздуха с датчиком давления и обратной связью с системой безопасности станка оснащен влагоотделителем и редукционным клапаном. СЕРВИСНЫЙ ПУЛЬТ Сервисный пульт с возможностью плавной остановки детали при выполнении сервисных и регламентных работ. УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. Узел плоской цикли с высокоточными копирами находящиеся на минимальном расстоянии от края заготовки. *ПОДАЧА ЗАГОТОВКИ СПРАВА НАЛЕВО *Опция. Может быть включена в состав станка. *ОЧИСТИТЕЛИ (СКРЕБКИ) ПРИЖИМНЫХ РОЛИКОВ *Опция. Может быть включена в состав станка. *ГОРИЗОНТАЛЬНЫЙ ИЛИ ВЕРТИКАЛЬНЫЙ ПАЗОВАЛЬНЫЙ УЗЕЛ МОЩНОСТЬЮ 3,7 КВТ ИЛИ 5,5 КВТ *Опция. Может быть включена в состав станка. СТАНИНА Рама станка (станина) выдерживается один месяц после завершения сварки, а затем выполняется термическая обработка для устранения остаточных напряжений, возникающих в процессе обработки, изменения внутренней кристаллической структуры материала и повышения стабильности несущей конструкции. После этого выполняется входной контроль качества и станина отправляется на сборочный конвейер. Применение высококачественной стали и применение передовых технологий сварки в среде CO2 гарантируют жесткость и стабильность конструктивных несущих элементов. Балки рамы имеют толщину 28-миллиметров. ------------------------------------------------------------ Группа компаний «Дельта-Техно» уже более 10 лет активно поставляет на производства России промышленное оборудование, комплектующие, инструмент и клеевые материалы. Мы дорожим своим именем, поэтому работаем только с проверенными поставщиками и гарантируем вам лучшую цену на рынке. На все оборудование действует гарантия 12 месяцев. У нас своя сервисная служба и большой штат квалифицированных менеджеров, которые помогут вам с выбором оборудования. _________________________________ Для того чтобы получить консультацию или приобрести кромкооблицовочный станок пишите нам в сообщения или звоните по номеру, указанному в объявлении. _________________________________ Также всегда в наличии и большом ассортименте другое оборудование для производства мебели: Кромкооблицовочные станки ручные и автоматические, форматно-раскроечные станки, форматно-раскоечные центры, сверлильно-присадочные станки, фрезерно-гравировальные станки с ЧПУ, мембранно-вакуумные прессы, дополнительное оборудование, инструмент, клеевые материалы. Подписывайтесь на наши обновления, чтобы быть в курсе всех акций!
