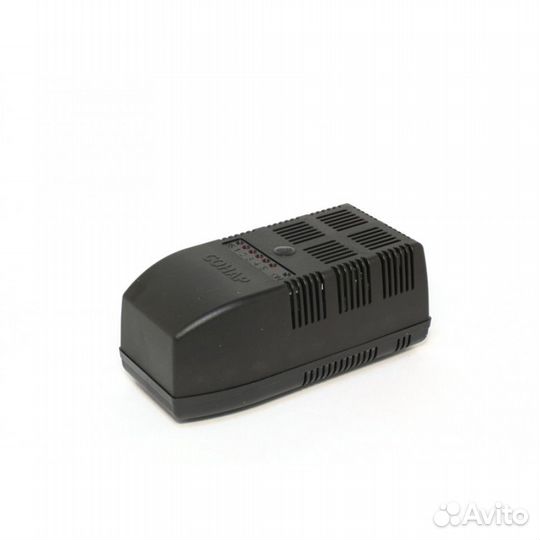

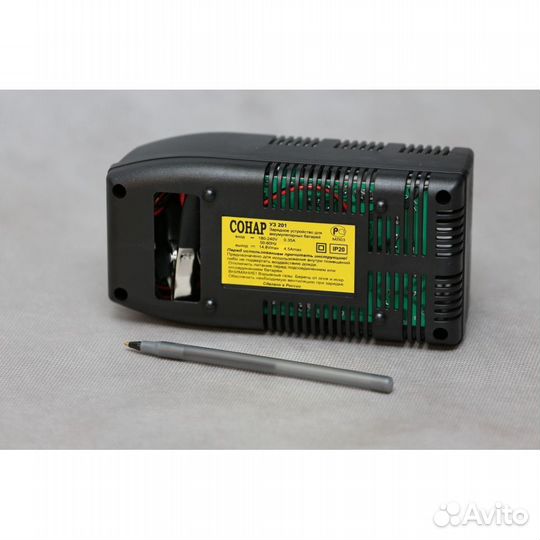

Зарядное устройство сонар уз 201 для аккумулятора

СОНАР УЗ 201 СО СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ (НАПРЯЖЕНИЕ ЗАРЯДА 12В / ТОК 0-5А / ЕМКОСТЬ АБ 25-65АЧ) Устройство зарядное УЗ 201 предназначено для заряда свинцово-кислотных батарей напряжением 12 Вольт емкостью от 25 до 65 Ампер*часов. СОНАР УЗ 201 Технические данные Напряжение питающей сети - 220±20 Вольт. Частота сети - 50 Герц. Диапазон зарядного тока от 0 до 5,0 Ампер. Устройство обеспечивает индикацию работоспособности при подключении в сеть и дискретную индикацию значений зарядного тока: «0,5 А», «1,0 А», «2,0 А», «3,0 А», «4,0 А», «5,0 А». Габаритные размеры не более 180×92×76 мм. Масса не более 0,5 кг. Электрическая мощность, потребляемая от сети не более 65 Ватт. В процессе работы устройства допускается повышение температуры корпуса до 60ºС. УСТРОЙСТВО ЗАРЯДНОЕ СОНАР УЗ 201(М,П) ПАСПОРТ 1. ВВЕДЕНИЕ 1.1. Настоящий паспорт является объединённым документом, совмещающим в себе техническое описание, инструкцию по эксплуатации и паспорт, удостоверяющий гарантированные предприятием – изготовителем основные технические характеристики устройства зарядного СОНАР УЗ 201(М, П) ТУ 3468-001-73377770-2005. 2. НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ 2.1 Устройство зарядное СОНАР УЗ 201 ( в дальнейшем – устройство ) предназначено для заряда свинцово – кислотных аккумуляторных батарей напряжением 12 В , ёмкостью от 20 до 65 А ч. 2.2. Устройство может эксплуатироваться в условиях умеренного климата в хорошо проветриваемых помещениях при температуре окружающего воздуха от минус 5°C до плюс 35°С и относительной влажности до 90% при температуре 20°С. 2.3. Питание устройства осуществляется от сети переменного однофазного тока напряжением (220±20) В частотой (50±5) Гц. 2.4. Настоящий паспорт устанавливает правила эксплуатации устройства, соблюдение которых обеспечивает поддержание его в постоянной готовности к действию. 2.5. Для контроля процесса заряда устройство может оснащаться либо стрелочным прибором (УЗ 201П), либо светодиодной индикацией (УЗ 201М), в зависимости от варианта исполнения. 3. ТЕХНИЧЕСКИЕ ДАННЫЕ 1. Напряжение питающей сети (220±20) В. 2. Частота сети (50±5) Гц. 3. Диапазон значений зарядного тока от 0 до 4.5 А 4. . Устройство обеспечивает индикацию: – работоспособности при подключении в сеть (красный светодиод «СЕТЬ»), – величины зарядного тока с помощью стрелочного амперметра (УЗ 201П) или заменяющих его (УЗ 201М) светодиодных индикаторов ( при зарядном токе > 1 А горит красный индикатор «ЗАРЯД», при токе < 1А горит зеленый индикатор «ГОТОВ»). 5. Габаритные размеры не более, мм………………………………… …180 х 92 х 76 6. Масса не более ………………………………………. ………………….0,5 кг 7. Электрическая мощность, потребляемая от сети не более……………. 80 Вт. 8. В процессе работы устройства допускается повышение температуры корпуса до 60°С. 5. ТРЕБОВАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 5.1. Запрещается замена предохранителей и ремонт устройства во включенном состоянии. 5.2. При работе устройства не допускается механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на них химически активных сред (кислот, масла, бензина и т. п.). 5.3. Заряжать аккумуляторную батарею следует в хорошо проветриваемом помещении. 6. ПОДГОТОВКА К РАБОТЕ 6.1. После хранения в холодном или сыром помещении, а также после транспортировки устройства перед включением следует выдержать в нормальных условиях не менее 2 ч. 6.2. Главным условием нормальной зарядки аккумуляторной батареи является её исправность (см. руководство по эксплуатации аккумуляторной батареи.). 7. ПОРЯДОК РАБОТЫ 7.1. Перед началом работы выньте из ниши уложенные в неё провода. 7.2. Подключите контактные зажимы устройства к выводам аккумуляторной батареи, соблюдая полярность: «+» или красный зажим устройства подключается к плюсу аккумуляторной батареи; «» или черный зажим устройства подключается к минусу аккумуляторной батареи При этом, если устройство оснащено светодиодной индикацией, должен загореться светодиод «ГОТОВ», что говорит о правильности подключения и наличии напряжения на аккумуляторной батарее не ниже 5,5 В. 7.3. Включите устройство в сеть переменного тока напряжением 220В, при этом начнёт протекать ток заряда аккумуляторной батареи. Зарядное устройство работает в автоматическом режиме и формирует оптимальную характеристику зарядного тока. В зависимости от состояния Вашей аккумуляторной батареи зарядное устройство автоматически включатся в один из двух режимов работы: 1. режим «оживления» аккумуляторной батареи 2. режим «объёмного» заряда В режим "1" устройство включается, если Ваша аккумуляторная батарея глубоко разряжена. В этом случае зарядное устройство работает в импульсном режиме, обеспечивая небольшой средний ток. Когда аккумуляторная батарея зарядится до напряжения около 8 ÷ 9 В, зарядное устройство автоматически переключится в режим "2". В этом режиме в начале заряда устанавливается ток около 4,5 А который будет автоматически снижаться, по мере заряда аккумуляторной батареи, исключая “кипение” электролита. При полном заряде аккумуляторной батареи зарядный
