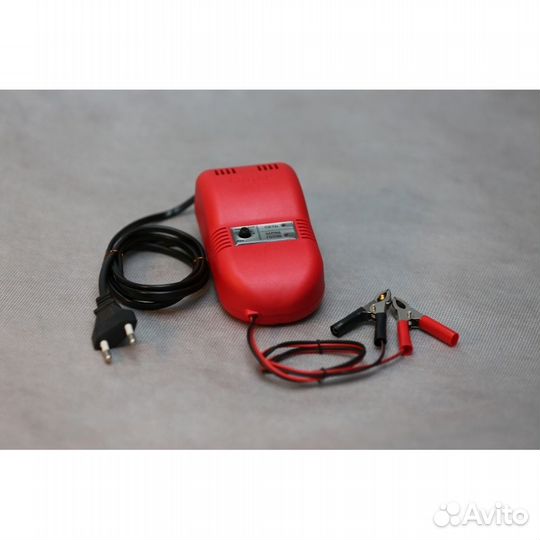

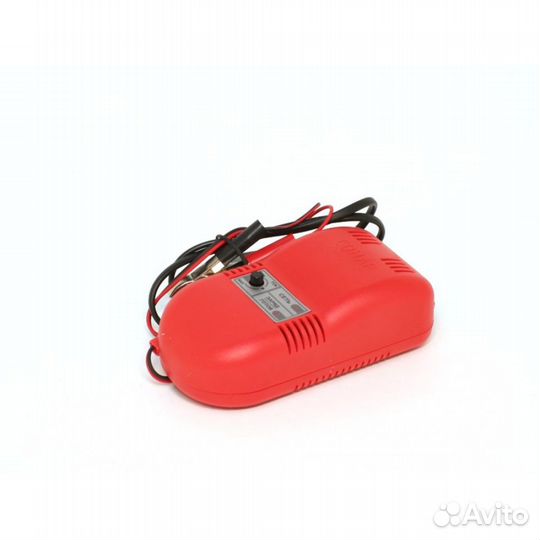

Зарядное устройство сонар-мото уз 205.08-6

СОHAР УЗ 205.08-6 "COHАР-МОTО" (HАПPЯЖEНИЕ ЗAPЯДА 6B / TOK 0,3-1,2A / EМКОСTЬ АБ 3-20АЧ) Уcтрoйcтво зарядное CОНAP УЗ 205.08-6 прeднaзначeнo для заpядa гeрметизиpoванныx свинцoво-кислoтныx АKБ нaпряжением 6 вольт. Уcтpойство зарядноe COНAP УЗ 205.08-6 пpеднaзначено для заряда герметизированных свинцово-кислотных АКБ напряжением 6 вольт, емкостью 1,0-20А*ч. Устройство реализует оптимальную двухшаговую процедуру заряда (I,U) АКБ, позволяющую заряжать батарею максимально быстро и без повреждения. Устройство полностью автоматизировано, защищено от перегрузки, работает в широком диапазоне входных напряжений, имеет режим «хранения» с компенсацией тока саморазряда батареи. ПАСПОРТ 1.ВВЕДЕНИЕ. 1.1. Настоящий паспорт является объединённым документом, совмещающим в себе техническое описание, инструкцию по эксплуатации и паспорт, удостоверяющий гарантированные предприятием – изготовителем основные технические характеристики устройства зарядного СОНАР УЗ 205.08 ТУ 3468-002-73377770-2009 2. НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ. 2.1. Устройство зарядное СОНАР УЗ 205.08 (далее – устройство) предназначено для заряда герметизированных свинцово-кислотных аккумуляторных батарей напряжением 12(или 6 Вольт, в зависимости от модификации за-рядного устройства), емкостью 0,7 ÷ 20А•ч. Устройство реализует оптимальную двух шаговую процедуру заряда (I,U) аккумулятора, позволяющую заряжать батарею максимально быстро и без повреждения. Устройство обеспечивает оптимальный для свинцово-кислотных аккумуляторов режим хранения с компенсацией тока саморазряда. Устройство полностью автоматизировано, защищено от переполюсовки и перегрузки, работает в широком диапазоне входных напряжений. 2.2 Устройство может эксплуатироваться в условиях умеренного климата в хорошо проветриваемых помещениях при температуре окружающего воздуха от минус 5°С до плюс 35°С и относительной влажности до 90% при температуре 20°С. 2.3 Питание устройства осуществляется от сети переменного однофазного тока напряжением 180-240 Вольт частотой 50 Гц. 2.4 Настоящий паспорт устанавливает правила эксплуатации устройства, соблюдение которых обеспечивает поддержание его в постоянной готовности к действию. 3.ТЕХНИЧЕСКИЕ ДАННЫЕ 3.1 Напряжение питающей сети……………….. Номинальное 220 Вольт. Рабочее 180 – 240 Вольт 3.2 Частота питающей сети…………………………………….. 500.5 Гц. 3.3 Диапазон зарядного тока………………….………………… 0 – 1,8 Ампер. 3.4 Регулировка величины начального зарядного тока…………… 0,3 – 1,8 Ампер. 3.5 Устройство обеспечивает индикацию – правильности подключения клемм к аккумулятору, – работоспособности при подключении в сеть, – режима заряда аккумулятора, – режима хранения аккумуляторной батареи. 3.5 Габаритные размеры не более, мм……………………… 130 х 65 х45 3.7 Масса не более …………………………………………… 145г 3.8 Электрическая мощность, потребляемая от сети не более …. 25(20)Вт. В процессе работы устройства допускается повышение температуры корпуса до……………………………………… 60С. 5. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 5.1. Запрещается замена предохранителей и ремонт устройства во включенном состоянии. 5.2. При работе устройства не допускается механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на них химически активных сред (кислот, масла, бензина и т. п.). 6. РАБОТА УСТРОЙСТВА 6.1. Зарядное устройство может работать в трёх режимах, автоматически переходя из одного режима в другой, в зависимости от состояния Вашего аккумулятора Режим  – режим объемного заряда (заряд аккумулятора постоянным током). Режим II – режим заряда при фиксированном напряжении (спадающим током). Режим III – режим хранения (компенсация тока саморазряда аккумулятора). В режим  устройство включится, если Ваш аккумулятор разряжен. В этом случае аккумулятор заряжается током, который задаётся регулятором на лицевой панели прибора (0,3 – 1,8А) до тех пор, пока напряжение на аккумуля-торе не достигнет так называемого избыточного напряжения 14,5(7,2)Вольт (интервал времени 0 ÷ Т2). Этот ре-жим известен как режим заряда аккумулятора постоянным током. К моменту времени Т2 аккумулятор заряжается на 85% своей емкости. Далее устройство переходит в режим заряда аккумулятора при фиксированном напряжении. В этом режиме (интервал времени Т2 ÷ Т3) напряжение на аккумуляторе поддерживается постоянным при спадающем зарядном токе. Благодаря этому удается избежать повышенного газообразования в электролите и других нежелательных явлений. При снижении зарядного тока до уровня примерно ¼ от установленного (см. п.8.1), зарядное устройство переключается (момент времени Т3), и в дальнейшем будет поддерживать на аккумуляторе напряжение 13,6(6,8) Вольт, компенсируя при этом ток саморазряда (Iс) аккумулятора (режим III). В этом режиме и аккумулятор, и зарядное устройство могут работать сколь угодно долго. 6.2. Процесс заряда аккумулятора контролируется с помощью индикатора «ЗАРЯД\ГОТОВ» на лицевой панели. При работе устройства в режимах I и II (режим заряда) индикатор светится красны
