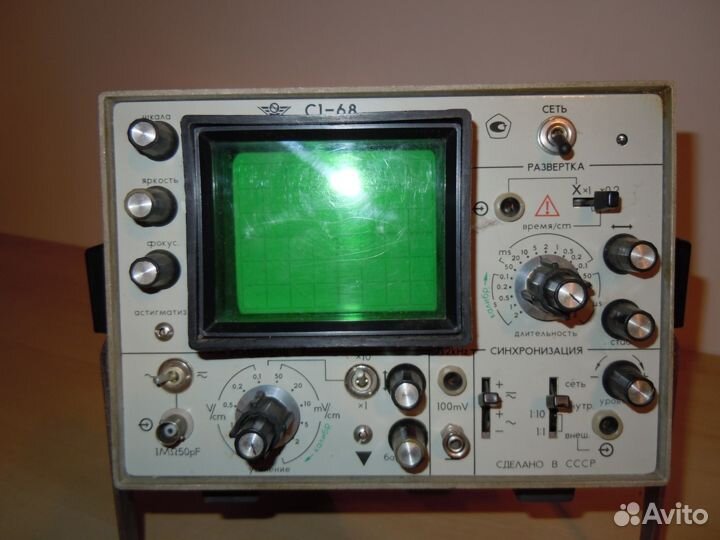

Осциллограф С1-68

1-канальный аналоговый осциллограф С1-68 предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания 0...1 МГц путем их визуального наблюдения, а также детального исследования сигналов по одному каналу при оперативном и периодическом контроле качественных и количественных показателей тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Характеристики прибора С1-68: Количество лучей(каналов) ЭЛТ однолучевой Диапазон измеряемых напряжений 2 мВ – 200 В Диапазон измеряемых интервалов времени 2 мкс – 16 с Полоса пропускания 0 – 1 МГц Время нарастания ПХ 350 нс Погрешность измерения амплитуды сигнала не более 5 % Погрешность измерения интервалов времени не более 5 % Выброс на ПХ не более 10 % Ширина линии луча 0,7 мм Рабочая площадь экрана по горизонтали 80 мм Рабочая площадь экрана по вертикали 60 мм Питание 220 В, 50 Гц; 115 В, 400 Гц Потребляемая мощность 40 В*А Диапазон рабочих температур -10... +50 °С ПАРАМЕТРЫ КАНАЛА Y Чувствительность канала 1 мВ/дел – 5 В/дел Входное сопротивление канала 1 МОм Входная емкость канала 50 пФ ПАРАМЕТРЫ КАНАЛА X Длительность развертки минимальная 2 мкс/дел Длительность развертки максимальная 2 сек/дел Амплитуда сигналов внешней синхронизации 0,5 – 50 В Диапазон частот внешней синхронизации 1 Гц – 1 МГц Входное сопротивление внешней синхронизации 50 КОм ПАРАМЕТРЫ КАНАЛА Z Диапазон частот канала 20 Гц – 0,2 МГц Диапазон входных напряжений 20 – 50 В Входное сопротивление канала 10 КОм ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ Частота сигнала калибровки меандр 2 КГц Напряжение сигнала калибровки 0,1 или 1 В Масса С1-68 10 кг Габариты 274х206х440 мм В рабочем состоянии.
