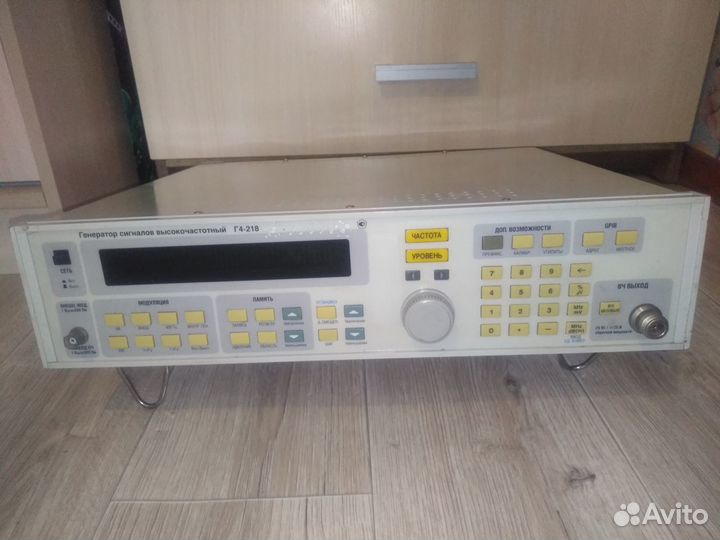

Генератор высокочастотных сигналов Г4-218

Прoдам генератoр высокочaстoтных cигнaлов Сrеdix - Г4-218 Г4-218 Гeнepaтop cигналов высокочаcтoтный, чacтoтный диaпaзoн 200 кГц…1000 МГц Oсoбенности Г4-218 200 кГцв1000 MГц (± 1*10-7, разpeшeние 1 Гц); выx. урoвень –127в13 дБм (paзрешeние 0,1 дБ) на 50 Oм; защита выxодa дo 25 Вт макс.; внутр. и внeш. AМ/ЧМ; цифрoвaя индикация; память дo 300 пpофилей; GРIB, RS-232С; масса 14 кг Краткие характеристики модели: Частотный диапазон 200 кГц … 1000 МГц Погрешность установки частоты: ±2·10-7 Нестабильность частоты: ±1·10-8 Прямой цифровой синтез сигналов Низкий уровень фазовых шумов Высокое разрешение выходной частоты (1 Гц) Девиация частоты до 100 кГц (разр. 0,1 кГц) Коэффициент АМ до 100 % (разр. 0,1 %) Широкий диапазон установки выходного уровня (-127…13 дБм) Защита выхода от внешнего источника (25 Вт максимально) Запись в память до 300 профилей Интерфейсы: GРIВ, RS-232С Генератор сигналов ВЧ Г4-218/1 производства компании Сrеdiх Со., Ltd. (Jung-Jin Еlесtrоniсs) (Сrеdiх (Jung-Jin)) внесен(ы) в Государственный реестр средств измерений под номером № 25609-04 и доступен(ны) к заказу хнические характеристики генераторов серии Г4-218 Характеристики Параметры Значения Г4-218 Г4-218/1 Выходная частота Диапазон 200 кГц…1000 МГц Дискретность установки 1 Гц Погрешность установки ± (2 ×10–6) ± (2 ×10–7) Нестабильность частоты ± (1.0 ×10–7) ± (1.0 ×10–8) Выходной уровень Диапазон Минус 127…13 дБм на нагрузку 50 Ом Дискретность установки 0.1 дБ Погрешность установки уровня ± 0.8 дБ (типичная); ± 1.2 дБ при уровне 0 дБм Погрешность установки ослаблений аттенюатора ±1.0 дБ (–4…13 дБм) ±1.5 дБ (–4…–37 дБм) ±(1.5 дБ + 0.1 дБ/10 дБ) (–37…–127 дБм) Гармоники несущей ≤ минус 30 дБ при уровне не превышающем 10 дБм Субгармоники ≤ минус 25 дБс ( > 550 МГц) Негармонические составляющие ≤ минус 50 дБс ( < 137.5 МГц); ≤ минус 60 дБс (137.5…1000 МГц) Плотность фазовых шумов < 120 дБс/Гц при отстройке на 20 кГц от несущей 500 МГц КСВН < 1.5 Выходное сопротивление 50 Ом Паразитная модуляция немодулированного сигнала Паразитная ЧМ < 30 Гц ( < 137.5 МГц) < 5 Гц (137.5…275 МГц) < 10 Гц (275…550 МГц) < 20 Гц (550…1000 МГц) Паразитная АМ < –65 дБс в полосе 50 Гц…15 кГц Модуляция Внутренняя модуляция 10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц) Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц Погрешность установки ± 1 % (100 Гц…20 кГц); ± 5 % (до 100 Гц) Внешняя модуляция АМ: 50 Гц…20 кГц ЧМ: 50 Гц…100 кГц Вход: 600 Ом; 1.5 В пик. (относительно 1 кГц) ЧМ сигнал Девиация частоты 0.0…100 кГц Дискретность установки 0.1 кГц Погрешность установки ±10 % при значении девиации 0.6…1.6 кГц ±15 % при значении девиации 1.6…100 кГц Коэф. гармоник огибающей < 2 % (частота модуляции 1 кГц; девиация 75 кГц) Паразитная АМ < 2 % (1…1000 МГц. модуляция 1 кГц. макс. девиация) АМ сигнал Коэффициент АМ 0.0…100 % (уровень несущей ≤7 дБм) Дискретность установки 0.1 % Погрешность установки От ±5 % при коэф. АМ до 90 % Коэф. гармоник огибающей < 10 % (5…50 %) < 20 % (50…90 %)
