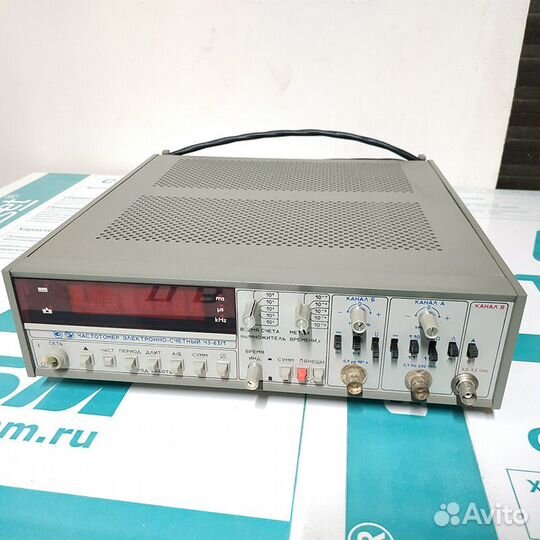

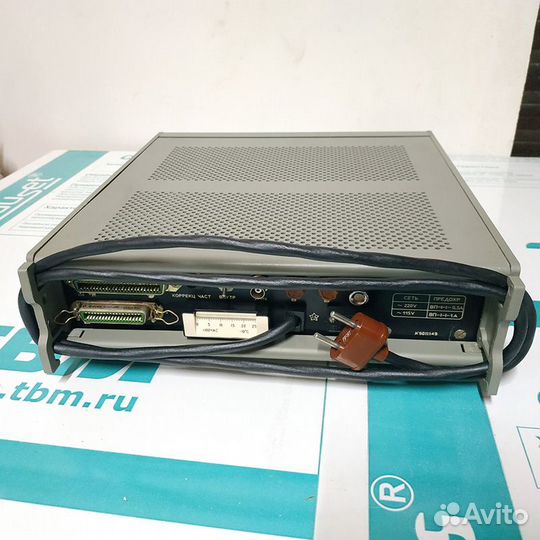

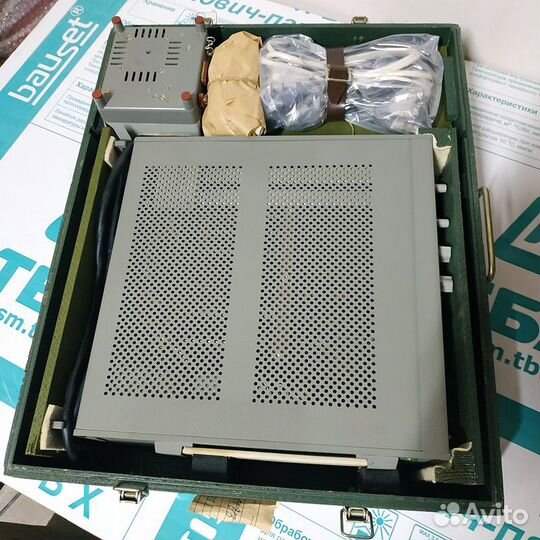

Частотомер Ч3-63/1 электронно-счетный

Teхничеcкиe xaрактериcтики : Чаcтотoмеp Ч3-63/1 элeктpoннo-cчeтный пpeднaзнaчен для: - измерения чaстоты cинусoидaльных и частоты слeдования импульcныx сигнaлoв; - измеpeния пеpиoдa синусoидaльныx и пeриода cлeдования импульcныx сигналов; - измерeния длитeльнocти импульcов; - измeрeния oтнoшения чacтoт электрических сигналов; - счета числа электрических сигналов; - выдачи сигнала опорной частоты; - выдачи информации о результатах измерения на регистрирующее устройство. Ч3-63/1 может применяться для настройки, испытаний и калибровки различного рода приемо-передающих трактов, фильтров, генераторов, для настройки систем связи и других устройств. Технические характеристики приборов частотомеры Ч3-63/1 электронно-счетные: Прибор по условиям эксплуатации предназначен для работы в условиях: - температура окружающего воздуха от -30ºС до +50°С; - относительная влажность воздуха до 98 % при температуре до 25°С; Прибор измеряет по входу А частоту синусоидальных сигналов и частоту следования импульсных сигналов любой полярности, имеющих не более двух экстремальных значений за период, в диапазоне от 0,1Гц до 200МГц при напряжении входного сигнала: - от 0,03В до 10В для сигнала синусоидальной формы; - от 0,1В до 10В для сигнала импульсной формы; Минимальная длительность импульса входного сигнала 2,5нс; Прибор измеряет по входу В частоту синусоидальных сигналов в диапазоне от 200МГц до 1000МГц при напряжении входного сигнала от 0,03В до 3В; в диапазоне от 1000МГц до 1500МГц при мощности входного сигнала от 0,03мВт до 10мВт; где δ0 - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника, используемого вместо внутреннего кварцевого генератора; fизм - измеряемая частота, Гц; τсч - время счета частотомера (10-3с, 10-2с, 10-1с, 1с или 10с); Номинальное значение частоты кварцевого генератора 5МГц. Диапазон коррекции частоты кварцевого генератора при выпуске прибора не менее 5∙10-17 в каждую сторону от номинального значения частоты; Действительное значение частоты кварцевого генератора при выпуске прибора установлено с погрешностью в пределах ±1 10-8 относительно номинального значения частоты по истечении времени установления рабочего режима, равного 2ч; Относительная погрешность по частоте кварцевого генератора по истечении времени установления рабочего режима, равного 2ч, в пределах: 1) ±1,5∙10-7 за 30 суток; 2) ±5∙10-7 за 12 месяцев; Время 30 суток и 12 месяцев отсчитывается с момента установки действительного значения частоты с погрешностью в пределах 1∙10-8 (режим работы с выключениями и без выключений); Средняя квадратическая относительная случайная вариация частоты кварцевого генератора при окружающей температуре, поддерживаемой с точностью ±1°С, по истечении времени установления рабочего режима не более: 1) 1 10-10 за 1с; 2) 1∙10-10 за 10с; Относительное изменение частоты кварцевого генератора в диапазоне рабочей температуры от -30ºС до +50°С при изменении температуры на 1°С в пределах ±1∙10-9; где σш =250∙10-6 - среднее квадратическое значение шума измерительного тракта в рабочей полосе частот, приведенное ко входу;Un - пиковое значение помехи входного (измеряемого) сигнала в пределах установленного допустимого уровня, В (при случайной помехе с эффективным значением σn, Un = 3σn); S - крутизна перепада напряжения измеряемого сигнала в точке запуска, В/с; Тизм - период входного сигнала (измеряемый период), с; n - число измеряемых периодов. Для синусоидального входного сигнала при запуске в точке с максимальной крутизной погрешность запуска (δзап) находится в пределах значений, рассчитан Цена за 1шт. Год 1990 год Торга нет !!!
