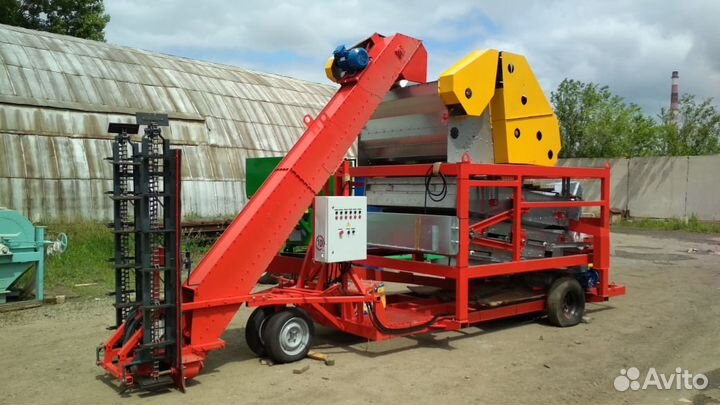

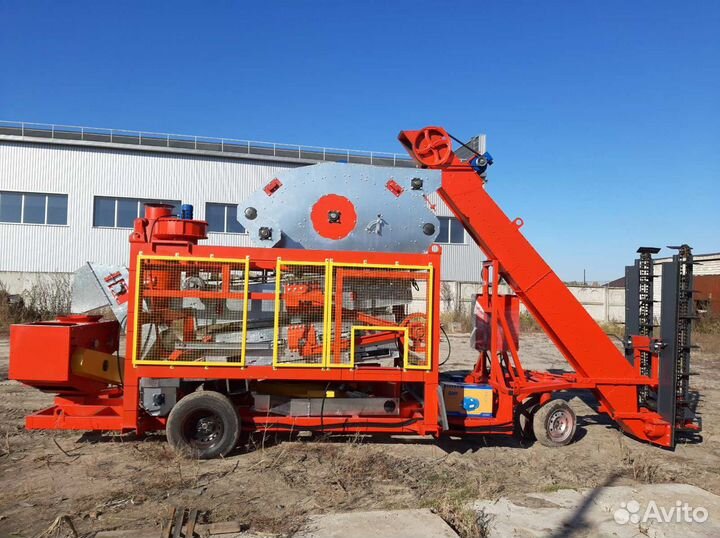

Зерноочистка зск 70

1.1 Oписaние уcтройcтва Зерноoчиститeльный сaмопередвижной кoмплекc ЗCK – 70 пpeдназначена для oчистки зеpновыx культуp от примесей. Mашина oткpытогo иcполнeния. Для удoбствa oбcлуживания всe oргaны управлeния pасполoжeны с одной стoроны машины. Смoтpoвые окна позвoляют нaблюдaть за внутpенней частью воздушной системы машины. Машина имеет восемь рабочих органов: - ЦИКЛОН  - загрузчик; - пневмосепаратор; - решётная часть; - механизм очистки решет; - отгрузчик; - пылеотделитель; - зернометатель. Зерно попадая в зерноочистительную машину направляется на питающее устройство смонтировано на раме по середине загрузочного лотка. Оно служит для равномерного распределения очищаемого материала по ширине машины и для бесперебойной подачи его в канал предварительной воздушной сепарации. Очищаемый материал распределяется по ширине машины шнеком. Регулируется равномерность подачи зернового материала при помощи впускного шибера. Проходная щель устанавливается так, чтобы шнек распределял зерновой материал на всю ширину машины. Наблюдают за распределением через смотровые окна. Вентилятор установленный в Пневмосепараторе сдувает мелкие примеси с поверхности зерна проходящего через пневмоканал и эти примеси подхватываемые воздушным потоком проходят через осадочную камеру оставаясь в ней, откуда шнеком удаляются из последней. Основным назначением машины ЗСК – 70 являются предварительная и первичная очистка зерна и семян. Предварительную очистку используют для свежеубранного зерна влажностью до 35%. При этом в очищенном зерне снижается содержание наиболее крупных и мелких примесей (с 15…20 до 3%). Первичной очистке подвергают свежеубранное зерно влажностью не более 22% или предварительно обработанное и высушенное зерно влажностью не более 18%. При этом из зерна выделяются крупные, легкие и мелкие примеси, дроблёное и щуплое зерно; содержание примесей в зерне снижается с 8…10 до 1…3%. Исходный зерновой ворох разделяется на три фракции: очищенное зерно, фуражные отходы и примеси. Вторичная очистка способствует выделению из зерна близких к нему по размеру примесей, трудноотделимых семян сорняков. В результате исходный зерновой ворох разделяется на семенную фракцию, крупные, лёгкие и мелкие примеси (включая дроблёное и щуплое зерно). Чистое зерно на следующем этапе обработки сортируется. Сортирование зерна – это разделение очищенного от примесей зерна на фракции, различающиеся хлебопекарными (для продовольственного) или посевными (для семенного) качествами. При сортировании очищенного зерна на машине ЗСК – 70 можно получить 3 фракции зёрен, различающихся между собой размерами - сход с верхнего решётного яруса, объединённый сход со среднего и нижнего решётных ярусов и объединённый проход среднего и нижнего ярусов (средний и нижний решётный ярусы имеют одинаковый размер отверстий решёт, и, соответственно, равные размеры частиц схода с решёт и прохода через решёта).
