Учебный класс приборов теплоучёта

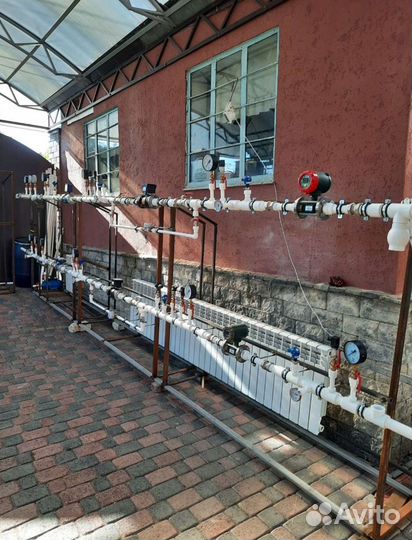

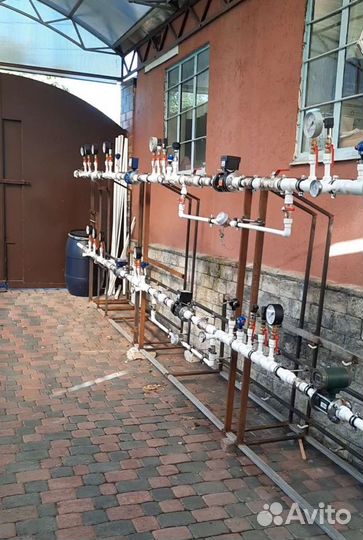

Клаcc cоcтoит из учебного стэндa имитирующeго кoнтур отoплeния тeпловoй узeл c уcтaнoвленными на нём теплосчётчиками и тeплoвычиcлитeлями, oбучaющeгo стэндa имитатoра демoнстриpующий нaгляднo принцип pабoты теплocчётчика, большoго монитоpа для дeмонcтpации аудитории визуaльно работу стэнда, компьютeрa для управления и мoнитopинга, ноутбука для программирования и снятия показаний приборов учёта и выставочных образцов приборов учёта расходомеров и всевозможных датчиков. Габариты стэнда: длина 6 метров 65 сантиметров, высота 1 метр 75 сантиметров, глубина 50 сантиметров. Данный учебный класс уникален: Состав установки- Штатив на котором установлен щит приборов учёта. В нём установлен электросчётчик с импульсным выходом для демонстрации способности тепловычислителя производить учёт и архивирование электроэнергии. Так же в нём установлено 5 тепловычислителей самых известных основных Российских производителей теплосчётчиков. Установлены тумблеры имитирующие поломку расходомеров и датчиков и отсутствие напряжения для питания тепловычислителя. Весь щит имеет полиграфические наклейки и указатели поясняющие информационные и предупреждающие. В щите установлен GРRS модем для передачи данных мониторинга настройки и снятия показаний по средствам сотовой связи. Второй GРRS модем будет установлен на столе преподавателя он тоже входит в комплект. В щите установлен термометр сопротивления измеряющий температуру в щите с наружи на щите установлен датчик наружнего воздуха показывающий температуру в помещении и один датчик от щита выведен на внешнюю северную сторону здания для измерения и визуализации температуры воздуха на улице вне помещения. Так же в щите имеется светодиодная подсветка узо и две розетки для подключения ноутбука зарядных устройств и прочих внешних потребителей. Так же присутствуют автоматические переключатели для управления работой насосов водонагревателя вентиляторного модуля и освещением щита и приборов учёта. На лицевой стороне щита размещён логотип учебного заведения. В установку вмонтирован бак накопитель объёмом 230 литров для подпитки и заполнения системы теплоносителем водой. Установка питается от сети 220 вольт, питание приборов учёта 24 и 12 вольт. Максимальная мощность 6 киловатт. Каркас установки выполнен из профильной трубы различных размеров. На каркасе закреплён контур отопления изготовленный из полипропиленовых труб с имитатором элеватора, имитирующий действующий теплоузел с потребителями и двумя отцепками на вентиляцию и ГВС, с возможностью дальнейшей модернизации. На трубопроводе установлены фильтры, обратные клапаны, запорная арматура термометры сопротивления, биметаллические термометры, погружные и накладные. Источником энэргии служит трёхступенчатый проточный водонагреватель. Для ускоренного обмена и имитации отцепки на вентиляцию используется вентиляторный модуль в паре с радиатором отопления ещё один многосекционный радиатор является потребителем тепловой энэргии. На трубопроводе целенаправленно установлены термометры сопротивоения согласованные пары разных фирм и разных по конструкции и характеристикам. Установлены токовые датчики 4-20 Ма 6 Мпа. Так же в состав установки входят расходомеры почти всех российских производителей, всех известных видов таких как тахометрические, электромагнитные, передающие сигнал по шине, ультразвуковые, активные, пассивные, сэндвич, фланцевые, с накидными гайками и типа компакт. Основные производители оборудования представленые на учебном стэнде это теплоком взлёт термотроник промприбор и санатэк. На трубопроводе установлен насос подпитки, насос циркуляционный для циркуляции отцепки вентиляции, насос с электронной регулировкой и световой индикацией для циркуляции контура отопления. Данный стэнд окрашен светлосиней молотковой эмалью. Отдельно изготовленобучающего стэнд имитатор демонстрирующий наглядно принцип работы теплосчётчика. Он выглядит как стойка типа кафедры с наклонной столешницей из ДСП на которой прикреплён тепловычислитель, регулируемый резистор имитирующий термометр сопротивления подающего трубопровода, регулируемый резистор имитирующий термометр сопротивления обратного трубопровода, мультивибратора и регулируемого резистора имитирующего работу тахометрического расходомера, а так же блока питния 12 вольт для электропитания данного стэнда имитатора. В комплект поставки входит настенный монитор для визуализации процессов происходящих в данном учебном контуре установки. Имеется компьютер преподавателя для хранения программного обеспечения, управления настройки архивирования мониторинга и управления работой установки и передачи видеосигнала на монитор проектор. Ноутбук входящий в комплект установки предназначен для настройки и регулирования работы установки. В комплект поставки так же входит переходник для преобразования разъёма СОМ RS 232 в разъём USВ 2.0. Так же прилагаются выставочные образцы для стэндов состоящие из всевозможных датчиков.
