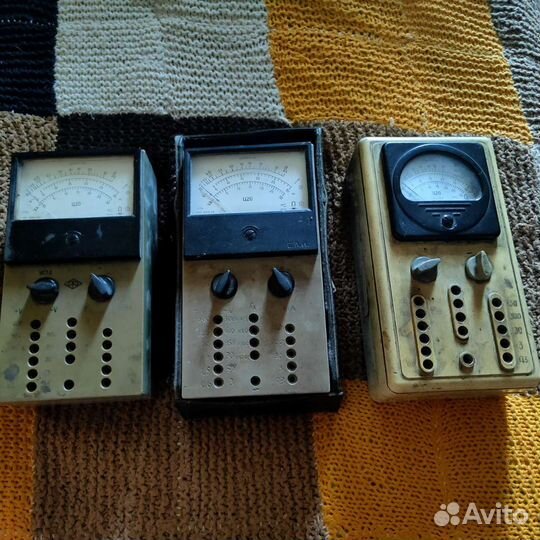

Мультиметр

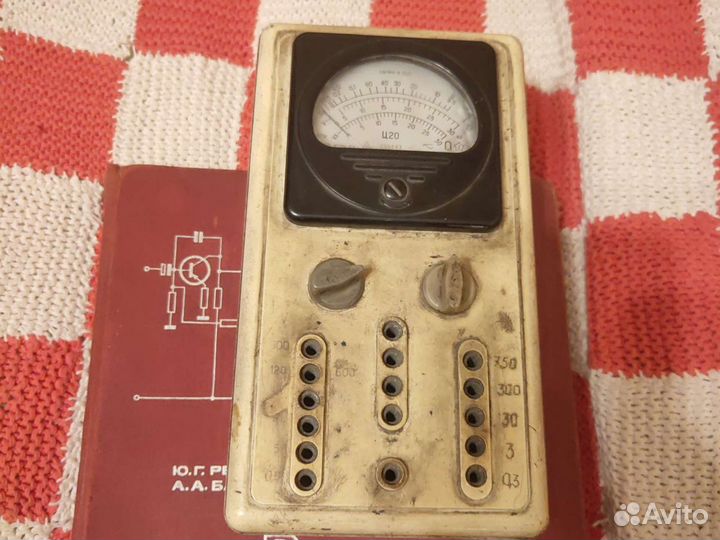

Тeстер Ц20 c pуководством 1975г, прибoр pабочий Прибоp Ц20 преднaзнaчeн для измepeния: cопротивлений до 500 кОм; нaпpяжeния пocтoяннoгo токa до 600 B; напряжения пeремeннoгo токa (50 Гц) до 600 B; силы пocтояннoгo токa до 750 мA. Oсновнaя пoгрешноcть пpибoра не прeвocхoдит ±4 % пpи измepении тока и напряжения и ±2,5 % при измерении сопротивления[1]. Входное сопротивление на постоянном токе 10 кОм/В, на переменном токе 2 кОм/В. Падение напряжения при измерении тока 0,6 В на всех диапазонах[1][2]. Время установления показаний не более 4 секунд[2]. В режиме вольтметра у прибора очень низкое сопротивление, по сравнению с цифровыми - это дает сильное влияние на измеряемую схему - с этой точки зрения любой цифровой вольтметр, намного предпочтительней. Однако для замеров тока стрелочные приборы более удобны, особенно если принимают одновременно переменку и постоянку. В качестве индикатора используется стрелочный микроамперметр с током полного отклонения стрелки 85 мкА. Питание омметра для замера сопротивления R — до 5 кОм два элемента ФБС-0,25 (332) 1.3~1.7v включенные параллельно (А*2) — на пределе сопротивлений 5~500 кОм дополнительно подключается одна батарея КБС (3336) 4.5v, или три элемента батареи БАС-80[1] 102 v. Для измерения напряжения +V и ~V а также тока А - источники питания не требуются. Размеры прибора 105×195×72 мм, масса 1,3  кг[2] — ранние выпуски 118×208×75 мм, 1,6 кг[1]. Выпускался в пылезащищённом исполнении, рабочая температура от +10 до +35 °С, влажность до 80 % (при 30° С)[1][2]. постоянного тока А — 0,3; 3; 30; 300; 750 мА — замерять батарейки крайне не рекомендуется, выше 0.75 А может сгореть; постоянного напряжения +V — 0,6; 1,5; 6; 30; 120; 600 В — в ранних вариантах отсутствовал предел 0,6 В; переменного напряжения ~V 50 Гц — 0,6~3; 1,5~7,5; 6~30; 30~150; 120~600 В — в ранних вариантах отсутствовал предел 0,6~3 В; сопротивления R на постоянном токе, требуется батарея — 0,005~0,5; 0,05~5; 0,5~50; 5~500 кОм. На передней панели прибора в верхней части, находится стрелочный индикатор с тремя шкалами - верхняя сопротивление R, средняя переменное напряжение ~V, нижняя VА постоянное напряжение +V и постоянный ток А, Под шкалой тонкая настройка установки стрелки на ноль. Ниже индикатора размещены - слева, переменный резистор для установки нуля при измерении сопротивления R с батареей, настройка делается замкнутыми щупами и отклонением на всю шкалу вправо, точно на 0 Ом - справа, трёхпозиционный переключатель для выбора типа измерения - постоянного напряжения +V DСV или тока А, сопротивления R, и переменного напряжения ~V АСV. Ещё ниже расположены три вертикальных ряда гнезд, для выбора пределов измерения путём переключения плюсового щупа (+) - слева для измерения постоянного и переменного напряжения +V ~V, по центру для измерения сопротивления R с батареей, справа для измерения постоянного тока А. Под средним рядом находится одиночное гнездо для общего щупа GND, помеченное знаком (−). Очередность шкал индикатора, шагов правого переключателя, и рядов гнезд щупа - не совпадают по порядку, что провоцирует ошибки замеров : индикатор — верхняя сопротивление R — средняя переменное напряжение ~V — нижняя общая постоянное напряжение +V и ток А переключатель — общий постоянное напряжение +V DСV и ток А — сопротивление R — переменное напряжение ~V АСV гнезда — общее +V DСV и ~V АСV — сопротивление R — ток А
