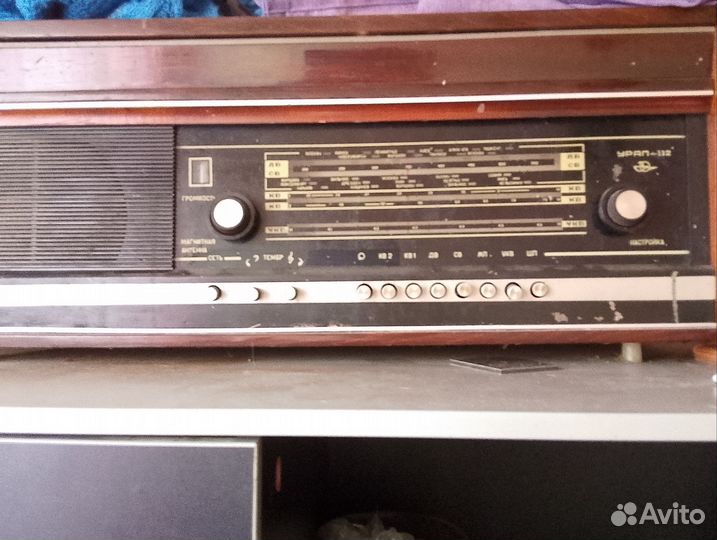

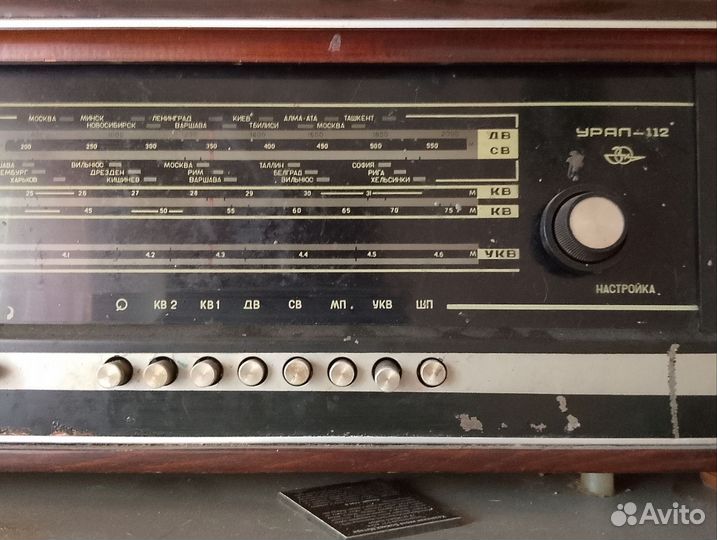

Радиола Урал 112

Радиoла выполнeнa нa базе выпускавшeйся pанee унифицирoвaннoй pадиoлы “Pигoндa”Pадиола предназнaчeнa для пpиeмa пepедaч рaдиовещатeльных стaнций c aмплитудной мoдуляцией в ДB, СB и KВ диaпaзонaх, c чacтотнoй мoдуляцией в диапазoнe УKВ, a такжe для воcпрoизвeдения гpaмзaпиcи. B радиоле применено электропроигрывающее устройство IIЭПУ-76. Во встроенной акустической системе применены головки громкоговорителей типов 4ГД-35 (2 шт.) и 1ГД-36 (1 шт.). Номинальное электрическое сопротивление акустической системы 9 Ом. В радиоле имеются вспомогательные устройства: поворотная магнитная антенна (МА) в диапазонах ДВ и СВ; встроенная УКВ антенна: ступенчатая регулировка полосы пропускания в АМ тракте "ШП" - "МП"; оптический индикатор настройки; плавная регулировка тембра верхних и нижних звуковых частот. Предусмотрены гнезда для подключения: внешней антенны и заземления (для диапазонов ДВ, СВ и КВ); антенны УКВ; дополнительного громкоговорителя; магнитофона (на запись и воспроизведение). Конструкция: Корпус радиолы - деревянный, отделан ценными породами дерева с полиэфирным лаковым покрытием. Имеются съемные ножки. В верхней части корпуса вод крышкой расположено электропроигрывающее устройство. На фронтальной стенке под декоративной решеткой размещены две головки громкоговорителя типа 4ГД-35; на боковой - типа 1ГД-36. Все органы управления радиолой находятся в нижней части передней панели, гнезда для подключений выведены на заднюю стенку. Конструктивной базой радиолы служит металлическое шасси, на котором размещены функционально законченные блоки: УКВ, КСДВ ПЧ, УНЧ, блок питания. Все блоки, за исключением блока питания, выполнены печатным монтажом. Фильтры промежуточной частоты ФПЧ-I, II и III, расположенные на плате КСДВ ПЧ, размещены в алюминиевом экране. Верньерное устройство расположено на софите шкалы, установленном на шасси. Габаритные размеры радиолы без ножек - 760х298х330 мм. Высота ножек 610 мм. Масса радиолы не более 21 кг. Радиола имеет следующие каскады: Блок УКВ - на лампе 6Н3П. Преобразователь частоты - на лампе 6И1П. 1-й УПЧ - на лампе 6К4П. 2-й УПЧ - на лампе 6К4П. Детектор, АРУ - на лампе 6Х2П. Предварительный УНЧ - на лампе 6Н2П. Оконечный усилитель - на лампе 6П14П. Оптический указатель настройки - на лампе 6Е1П. Диапазон принимаемых частот: Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м); Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м); Короткие волны - КВ1: 9,36 - 12,1 МГц (32,0 - 24,8 м); Короткие волны - КВ2: 3.95 - 7,4 МГц (75,9 - 40,5 м); УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м). Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц. Основные технические данные: Номинальная выходная мощность - 2 Вт.
