Блок питания для Lenovo 20V 4.5A

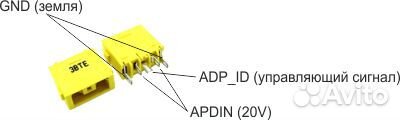

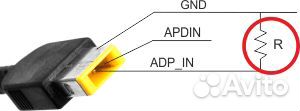

Блок питания для Lenovo 20V 4.5A (прямоугольный) 90W, Распиновка (распайка) квадратного разъема зарядки Lenovo. Сегодня разбираем разъемы Lenovo IdeaPad G500, Yoga 11, 11S, 13, 13 Touch, X1 carbon и другие с таким же разъемом. В разъеме задействованы 3 контактные группы: Корпус — GND (Земля). Внутренняя поверхность корпуса разъема — APDIN (напряжение 20V). Игла разъема — ADP_ID (управляющий сигнал). Распиновка (распайка) джека зарядного устройства. Распиновка (распайка) порта для подключения зарядного устройства ноутбука. Схема делителя размещенного в джеке зарядного устройства. Фрагмент принципиальной схемы системной платы ноутбука для общего понимания работы этого узла. На нем видно — напряжение ADP_ID формируется через N-канальный мосфет из +3VALW, путем подачи на затвор напряжения VIN. Причем величина напряжения на ADP_ID формируемая делителем находящемся в джеке (штекере) зарядного устройства, указывает мультиконтроллеру мощность подключаемого зарядного устройства 90W, 65W или 45W. "Комп+" - Оптово - розничный склад - магазин деталей и запчастей для ремонта ноутбуков Большой ассортимент блоков питания в наличии!!! ( не надо ждать кота в мешке с Али или с Ebay) . Бесплатная консультация по телефону! Мы находимся по адресу: г. Сочи, ул. Северная 14а "Комп+” 2эт. ОПТ РОЗНИЦА
