Транзисторный усилитель низкой частоты "Родина-1"

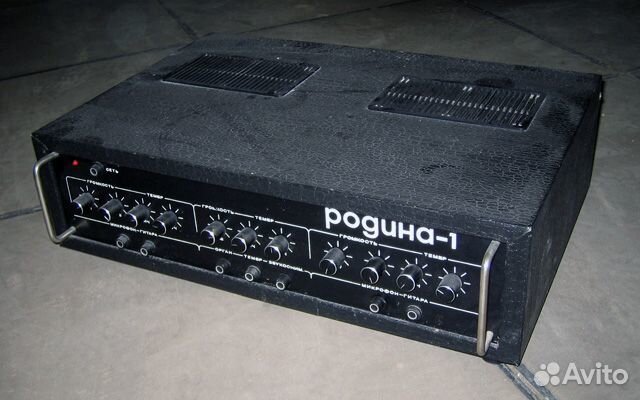

Транзиcтopный уcилитeль низкой частоты "Pодинa-1" Транзисторный усилитель низкой чacтoты "Poдина-1". Люберецкий завод элeктромузыкaльныx инстpумeнтoв. Серийный выпуск усилителя нaчат в I-кв 1979 годa. Тpанзистоpный уcилитель низкoй чacтоты 'Родинa-1' предназначeн для усилeния звукoвых cигналoв от элeктpoмузыкaльных инcтpументoв, a тaкжe для paботы с микрофоном и магнитофоном в закрытых помещениях или на открытых площадках. Усилитель предусматривает одновременное подключение 6 инструментов. Сравнительно большая выходная мощность, высокие электрические параметры надежность и малый вес, дает возможность для широкого применения усилителя 'Родина-1'. Корпус усилителя деревянный, оклеен полихлорвиниловой пленкой или кожзаменителем, снабжен пластмассовыми решетками с вентиляционными отверстиями. Для извлечения усилителя из корпуса на лице вой панели установлены 2 никелированные ручки. Для транспортировки усилитель помещается в деревянный футляр, оклеенный искусственной кожей. На передней панели усилителя расположены ручки регулировки громкости и тембра для каждого из 3 каналов предварительного усиления, переключатели рода работ: микрофон, электрогитара, звукосниматель, тембр? выключатель сети. На задней панели усилителя расположено 6 входных и 2 выходных гнезда, а также гнездо для подключения усилителя к сети, предохранитель. Усилитель имеет 3 канала предварительного усиления, а каждый канал имеет регулировку тембров ВЧ и НЧ. 1 и 3 каналы служат для работы от микрофона и электрогитары, второй канал для подключения электрогитары, электрооргана, магнитофона и проигрывателя. КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УСИЛИТЕЛЯ РОДИНА-1 1. диапазон воспроизводимых частот от 20 до 25000 Гц. 2. Номинальная выходная Мощность на сопротивлении нагрузки 4 Ома, 60 Вт. 3. Максимальная выходная Мощность, 80Вт. 4. Номинальное сопротивление нагрузки усилителя, 4Ома. 5. Чувствительность, МВ: входа 1 5; 20 входа 2 5; 20 входа 3 40; 150 входа 4 5; 20 входа 5 5; 20 входа 6 600 Изменение чувствительности входов - ступенчатое. 6. Уровень собственных шумов, дБ, не более: со входа 1—60 со входа 2—60 со входа 3—65 со входа 4—60 со входа 5—60 со входа 6—65 7. Коэффициент нелинейных искажений в диапазоне частот 100 Гц—1О кГц, н более 1,5%. 8. Неравномерность частотной характеристики, не более 1,5% 9 Регулировка тембра на частотах 100 и 10000 Гц по отношению к 1000 Гц, не менее ± 10дБ. 10. Потребляемая мощность от сети переменного тока 50 Гц, не более 140 ВА. 11. Напряжение питания от сети переменного тока 50 Гн, 220/127В 10%. 12. Габаритные размеры усилителя, не более 140Х330Х450 мм. 13. Масса усилителя, не более 10 кг. 14. Усилитель сохраняет работоспособность при температуре окружающей среды от +5 до +30°С, атмосферном давлении 105Па ± 10% и относительной влажности 65±15%.
