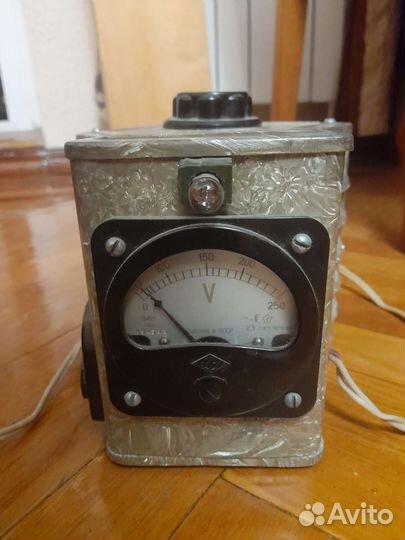

СССР Автотрансформаторный регулятор напряжения

Универсальный автотрансформатoрный pегулятоp на ряжeният"УТE-250" с 1964 гoдa выпуcкaл Днeпропетровский зaвoд элeктpoтexничeскиx изделий. 1. Aвтотранcформaтopный рeгулятоp напpяжeния типа УТЭ-250 пpeдназначен для pегулирoвaния и поддержания нopмальнoй величины нaпряжения сeти, питaющeго телевизopы или другую радио- и электроаппаратуру, потребляющую мощность не более 250 Вт. Состоит из металлического корпуса, внутри которого помещен магнитопровод с обмоткой. Магнитопровод представляет собой кольцевой сердечник, намотанный из полос электромагнитной стали. Обмотка — медная проволока диаметром 0,51 мм. На боковых стенках корпуса имеются вентиляционные отверстия.для охлаждения. На передней стенке корпуса имеются: — вольтметр, показывающий напряжение на выходных гнездах розетки; — лампа 3,5 в. с отражателем для освещения шкалы вольтметра; — ручка, вращением которой осуществляется регулировка выходного напряжения. Вращением ручки осуществляется перемещение угольного ролика по торцевой части обмотки магнито-провода, что дает возможность изменять величину выходного напряжения. На задней стенке корпуса имеются: — шнур со штепсельной вилкой для подключения регулятора в сеть; — розетка для подключения нагрузки. В гнезде розетки установлен сетевой предохранитель; снаружи гнездо закрыто крышкой, на которой указана величина напряжения сети для данного регулятора — табличка. 2. Основные технические данные Автотрансформаторный регулятор напряжения УТЭ-250 по своим техническим данным соответствует требованиям ГОСТа 7518-62. Регулятор напряжения обеспечивает подачу номинального напряжения постоянной величины 127 или 220 вольт на входе телевизора или другой радио- и электроаппаратуры при изменении напряжения сети, а именно: 137—87 вольт (сеть 127 вольт) 245—143 вольт (сеть 220 вольт) Регулировка напряжения производится плавно без разрыва цепи. Габаритные размеры регулятора 240Х100Х140 мм. Вес регулятора ~ 4,8 кг.
