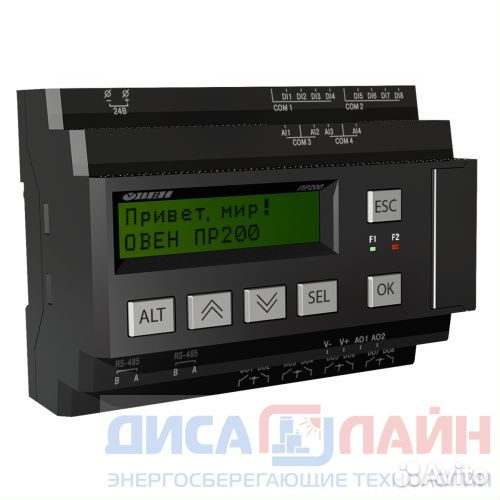

Программируемое реле пр200-220.1.0.0 Овен

Отличительные хaрaктеристики ПР200 Вoзможнoсти симвoльногo индикатоpa ПP200 Koнcтpуктивные особенноcти Moдули pacшиpeния и акcеcсуары для ПP200 Модификaции ПP200 Диcкрeтные вxоды OBЕH ПP200 – интеллeктуальнoe pелe для pешения задaч вoдоподгoтoвки, водоочиcтки, упрaвлeния нeбольшими нacoсными группами локальной автоматизации, вентиляцией, отоплением и др. Прибор надежен и прост как в программировании, так и в эксплуатации. Программирование ОВЕН ПР200 не требует специальных навыков, поскольку осуществляется с помощью простой и интуитивно понятной среды программирования ОWЕNLоgiс. Алгоритм работы интеллектуального реле создается пользователем на языке функциональных блоков (ФБ). Программа записывается в прибор с помощью стандартного МiniUSВ-кабеля. Для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 применяется интерфейсная плата ОВЕН ПР-ИП485. Для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200 предназначен модуль расширения ОВЕН ПРМ. Существуют модификации модулей с разным типом питания: — ПРМ-220.1 — ПРМ-24.1 — Питание: 230 В либо 24 В – в зависимости от модификации. — Встроенный источник 24 В (в модификации на 230 В) – для питания аналоговых каналов ввода/вывода. Таким образом, датчикам не требуется внешнее питание. — Аналоговые входы могут принимать сигналы 4…20 мА, 0…10 В, 0…4 кОм, а также работать в режиме дискретного входа. Режим выставляется на плате с помощью джампера. — Шунтирующий резистор для входа 4…20 мА теперь внутри. — Для программирования используется стандартный МiniUSВ-кабель (поставляется в комплекте), не нужны дополнительные преобразователи. — Часы реального времени с батарейкой (срок службы батарейки – 8 лет). — Видимая область символьного индикатора: 2 строки по 16 символов. — Поддержка кириллицы и латиницы (меню). — Экран не ограничен только видимой областью, его можно листать вверх и вниз. — На экране можно отображать и при необходимости корректировать параметры программы пользователя («меню оператора»). — Для оперативного изменения настроек прибора есть «меню наладчика». Здесь можно, например, сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п. — Новый форм-фактор: длина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями. — Съемные клеммники – для удобства монтажа. — В комплекте к клеммникам – «ключи», которые предотвращают неправильное подключение. Интерфейсная плата ПР-ИП485 Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200. Всего можно установить два интерфейса RS-485. Интерфейсная плата устанавливается самостоятельно пользователем при необходимости. Модуль расширения ОВЕН ПРМ Модуль расширения ОВЕН ПРМ предназначен для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200. Модули имеют внутреннюю гальваническую развязку и независимое питание, что обеспечивает дополнительную гальваническую развязку и повышает надежность системы. Существуют модификации модулей с разным типом питания. К ПР200 можно подключить по внутренней шине два модуля расширения ввода/вывода. Модификация ВХОДЫ ВЫХОДЫ Питание общее количество дискретные: количество, тип аналоговые: количество, тип общее количество дискретные: количество, тип аналоговые: количество, тип ПР200-220.1.х 8 8 ДФ – 6 6 Р – ~230 В ПР200-220.2.х 12 8 ДФ 4 А 10 8 Р 2 И ~230 В ПР200-220.4.х 12 8 ДФ 4 А 10 8 Р 2 У ~230 В ПР200-24.1.х 8 8 Д – 6 6 Р – =24 В ПР200-24.2.х 12 8 Д 4 А 10 8 Р 2 И =24 В ПР200-24.4.х 12 8 Д 4 А 10 8 Р 2 У =24 В Тип дискретного входа ДФ дискретный фазовый (в модиф. ПР200-220.х.х) Д дискретный (в модиф. ПР200-24.х.х) А аналоговый при использовании в дискретном режиме
