Пневмотранспорт "борей-20"

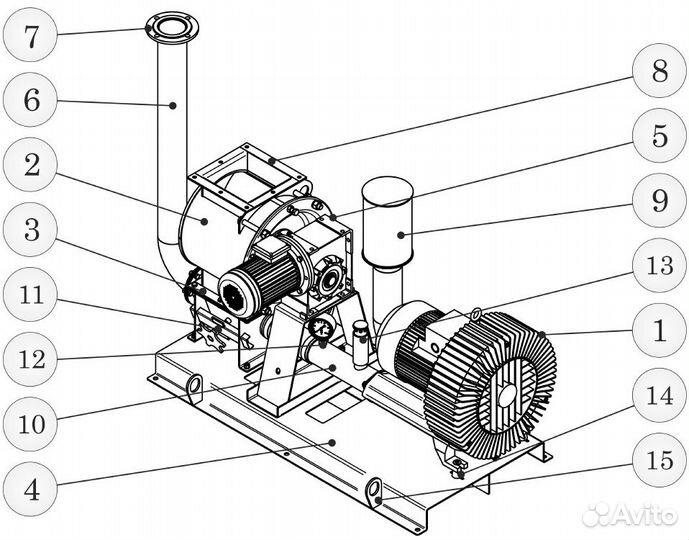

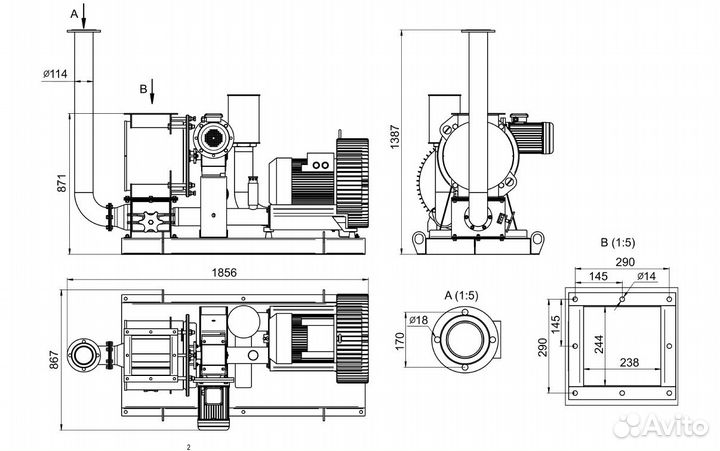

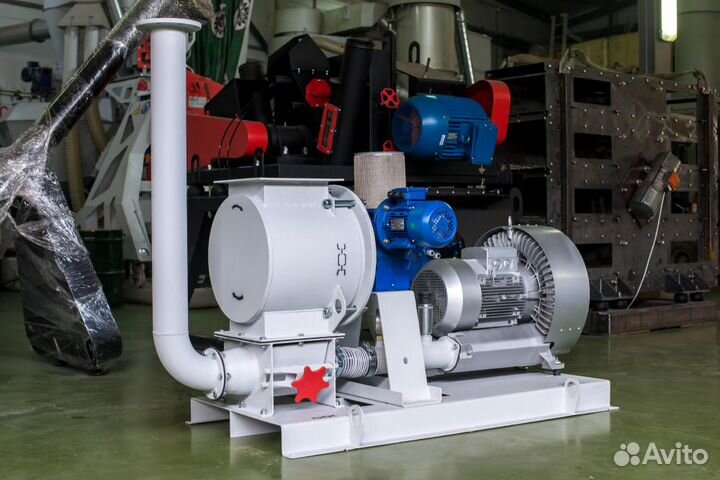

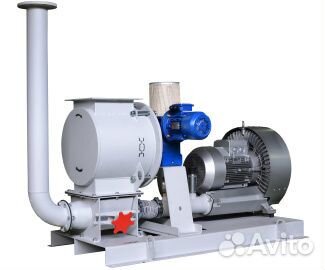

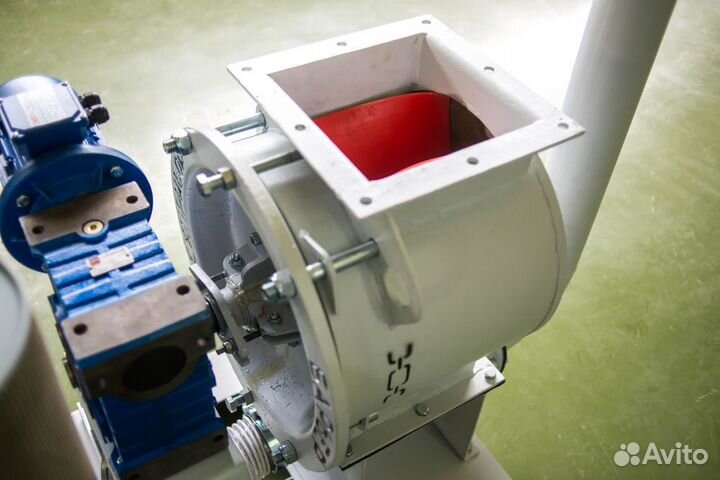

Пневмотранспорт для сыпучих материалов «БОРЕЙ 20» относится к низконапорным пневмотранспортным установкам нагнетательного действия и предназначен для транспортирования по трубопроводу хорошо сыпучих, не склонных к налипанию материалов силой сжатого воздуха, источником которого является встроенная вихревая воздуходувка. Устройство и порядок работы «Борей 20» состоит из: вихревой воздуходувки (1), шлюзового затвора (2), смесительной камеры (3), площадки-основания (4), мотор-редуктора (5) привода ячейкового ротора, напорной трубы (6) с фланцем (7). Корпус шлюзового затвора (2) оснащён фланцем (8), служащим для пылеплотного соединения изделия с бункером сырья. Очистка воздуха, поступающего в воздуходувку, производится сменным фильтром MF-32 (9). Сжатый воздух от воздуходувки (1) подается в смесительную камеру (3) по коллектору (10). Емкость смесительной камеры (3) закрыта лючком (11). Для контроля давления воздуха в полостях изделия служит манометр (12). Клапан сброса давления PRV (13) установлен на коллекторе (10). С целью предотвращения передачи вибрации от воздуходувки (1) на площадку-основание (4) используются резиновые виброизоляторы (14). Петли (15) служат для зацепки съемных грузозахватных устройств, навешиваемых на крюк крана для подъема и перемещения изделия. Изделие работает следующим образом: из бункера сырья материал, подлежащий транспортированию, через загрузочный патрубок с фланцем (8) поступает в корпус шлюзового затвора (2) и заполняет находящиеся вверху ячейки ротора. При повороте ротора заполненные ячейки перемещаются в нижнюю часть корпуса шлюзового затвора (2), при этом транспортируемый материал ссыпается в смесительную камеру (3). Сжатый воздух от вихревой воздуходувки (1) по коллектору (10) поступает в смесительную камеру (3), где подхватывает порцию материала равную объему ячейки и по напорной трубе (6) выбрасывает ее в трубопровод. Материало-воздушная смесь поднимается по трубопроводу и поступает в приемную емкость. В емкости происходит отделение материала от воздуха, после чего он сбрасывается в атмосферу через фильтр.Для уменьшения сопротивления движению материала, а так же предотвращения «завала» трубопровода последний должен располагаться вертикально либо под наклоном не менее 60о к горизонту, иметь постоянное сечение, минимально возможное количество поворотов с радиусами изгиба, больше1000 мм. Для предотвращения перегрузки вихревой воздуходувки (1) вследствие уменьшения сечения трубопровода, например при его «завале» транспортируемым материалом, на коллекторе (10) смонтирован клапан сброса давления PRV (13). Клапан отрегулирован на срабатывание при давлении 46 кПа.Приемная емкость транспортируемого материала должна быть оборудована системой фильтрации отходящего воздуха, например, рукавным фильтром производительностью не менее 1050 м3/ч. Рукавный фильтр не входит в стандартный комплект поставки изделия. Общее гидравлическое сопротивление трубопровода, приемной емкости, рукавного фильтра либо другого пылеулавливающего оборудования не должно превышать 1500 Па.
