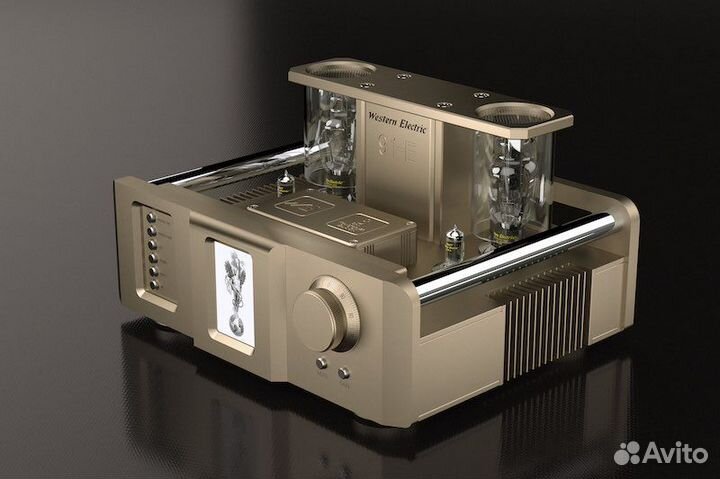

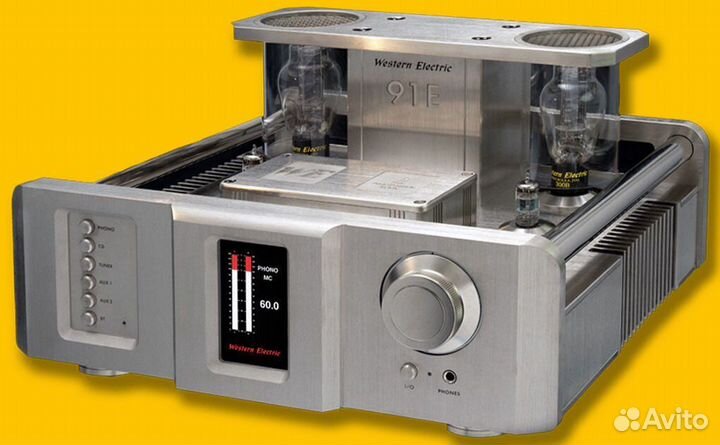

Western Electric 91E интегральный усилитель на три

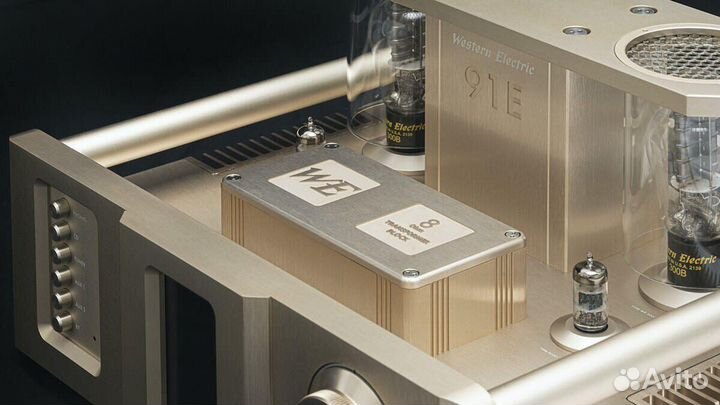

Однотактный интегральный усилитель стерео на 300B в режиме А2 (с заходом в область сеточных токов). Впервые с одной выходной лампы на канал удалось снять 20 Вт мощности (обычно от 7 до 9). Для обеспечения работы выходного каскада в классе А2 с низкими нелинейными искажениями драйверный каскад, от которого требуется значительный ток, выполнен по схеме параллельного источника тока. Общая отрицательная обратная связь отсутствует. Тороидальные выходные трансформаторы обладают низкими потерями. Блок выходных трансформаторов съемный, что дает возможность оптимального подбора трансформаторов под конкретную акустику (4 или 8 Ом). Ток покоя выходных каскадов автоматическое, контролируется с помощью схемы на микропроцессоре. Блок питания содержит стабилизированные источники напряжения на мощных полевых транзисторах с изолированным затвором. Регулировка громкости дискретная, реализована с помощью малошумящих резисторов с релейной коммутацией и управлением от цифровой схемы. Усилитель содержит встроенный блок фонокорректора с переключением М/МС, выход предварительной ступени, обход регулятора громкости для подключения к внешнему предусилителю. Управление с лицевой панели и с инфракрасного пульта ДУ. Выбранный вход и уровень громкости индицируются на ЖК-дисплее лицевой панели. Благодаря наличию встроенного приемника Bluetooth возможна трансляция аудио программ с внешнего беспроводного источника (сервисы Tidal, Spotify и пр.).
