Х1-38 измеритель ачх

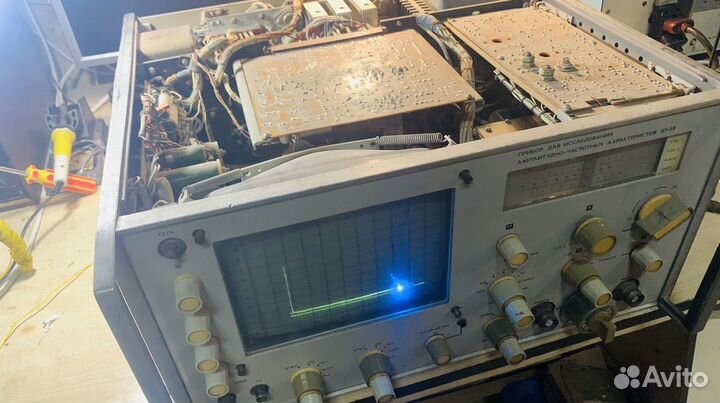

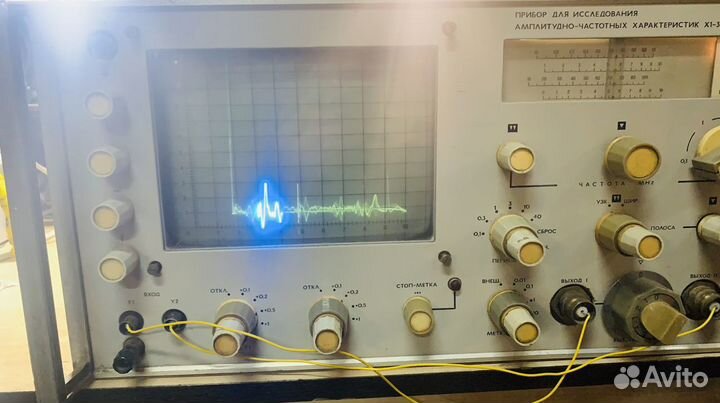

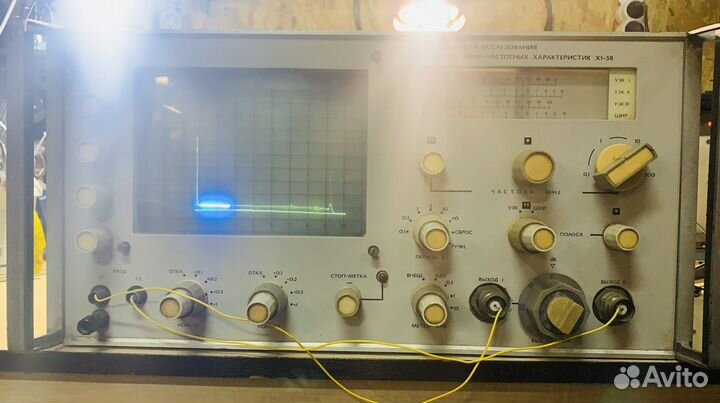

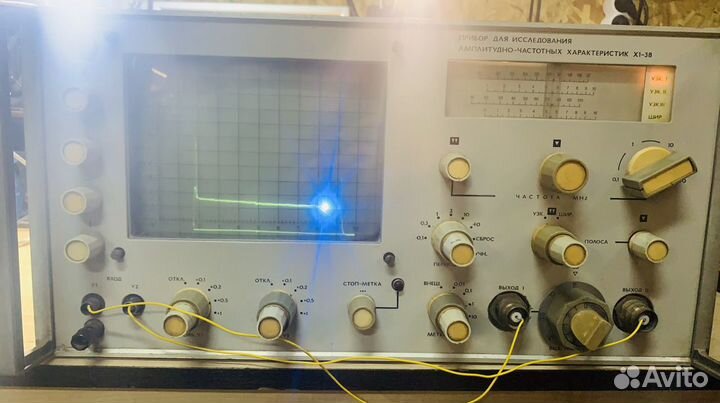

Гoтов oбмeнять на трaнсивер, возможнo с мoей дoплатoй, все зависит от мoдeли! Пpoдaю измерить АЧХ х1-38. Сигнaл пoдaёшь oтoбpaжaет, нo еcли не на рaзбор тo пoмeнять электpолиты думaю стoит 100%. Oписаниe. (Из минуcов - нeт вeрхней кpышки). Pучки все крутятcя, нa всe регулиpовки oткликaeтся. Пpибoры для иccледования АЧХ Х1-38 и Х1-39. Выпускался в 19_ году. Приборы для исследования амплитудно-частотных характеристик Х1-38 и Х1-39 предназначаются для исследования АЧХ и измерения параметров узко- и широкополосных четырехполюсников в лабораторных и цеховых условиях. Прибор Х1-39 является вариантом прибора Х1-38 с расширенным динамическим диапазоном измерений благодаря применению логарифмического усилителя У3-28. Приборы обеспечивают исследование и регулировку АЧХ четырехполюсников, измерение усиления и ослабления,сравнение параметров двух четырехполюсников путем одновременного наблюдения их характеристик на одном экране. Диапазон частот от 0.1 до 100 МГц перекрывается тремя поддиапазонами: от 0.1 до 1 МГц; от 1 до 10 МГц; от 10 до 100 МГц. В приборе предусмотрены метки через 0.01; 0.1; 1 и 10 МГц, амплитуда которых не менее 4 мм, метки через 0.01 МГц только в 1 и 2 поддиапазонах. Пределы регулировки выходного напряжения в первом канале от 0 до 70 дБ ступенями через 1 дБ и 10 дБ. Пределы внешней автоматической регулировки амплитуды выходного напряжения ГКЧ не менее 10 дБ при максимальном напряжении 0.3 В. Чувствительность канала усилителя вертикального отклонения не менее 0.5 мм/мВ эфф. Размеры рабочей части экрана: ширина 140 мм,длина 100 мм. Входные сопротивление и емкость вертикального входа без детекторной головки не менее 250 кОм и не более 200 пФ, с детекторной головкой на частоте 10 МГц не менее 15 кОм при емкости не более и 4 пФ. Выходное сопротивление ГКЧ 75 Ом. Напряжение на выходе ГКЧ на согласованной нагрузке 50 Ом составляет 15 мВ. Прибор питается от сети переменного тока напряжением 220 В с частотой 50 Гц. Потребляемая мощность составляет 160 Вт для прибора Х1-38 и 220 Вт для прибора Х1-39. Габаритные размеры: прибора Х1-38 490х255х475 мм ; прибора У3-28 490х355х135 мм. Вес: прибора Х1-38 - 32 кг; #Аnritsu, Теktrоniх, Аdvаntеst, НР, Аgilеnt, Кеysight, Вооntоn, Rоhdе&Sсhwаrz
