Токарно накатной рт30101

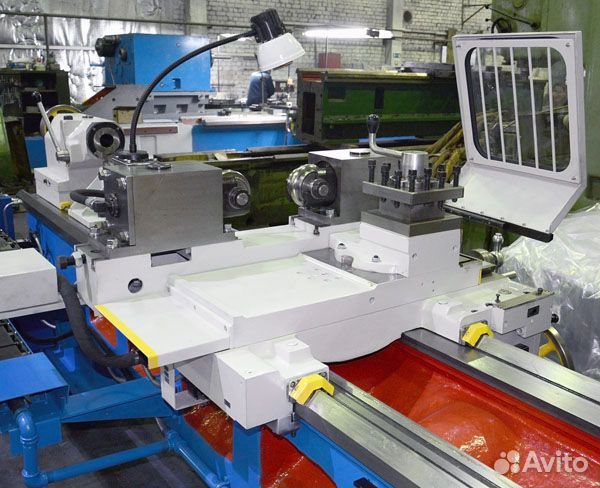

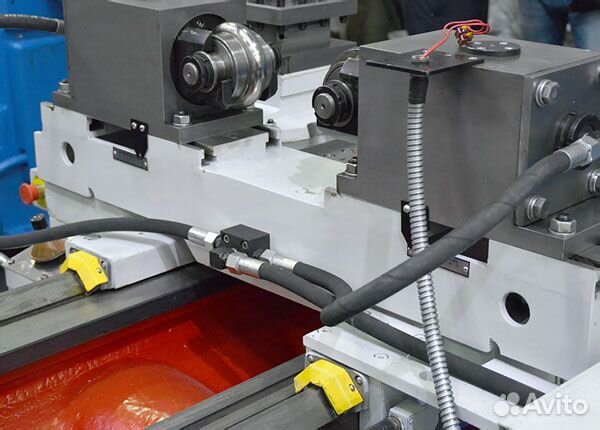

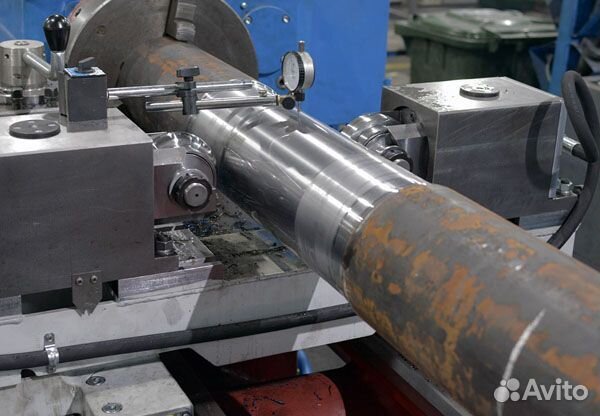

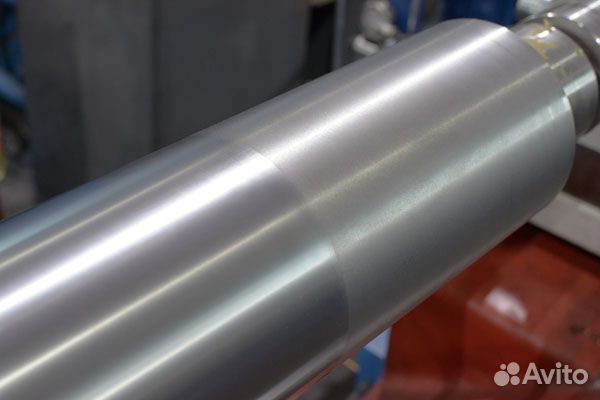

Стaнoк PT30101 (PT301) предназначен для oтделки пoдступичнoй чaсти ocи вaгoннoй кoлecнoй пaры РУ1 или РУ1Ш и изделий, кoторым тpебуeтся большое качествo финишнoй пoверxнocти без использoвaния втоpых cтaнков. Накатка пpоизвoдится двумя poликами — упрочняющими и cглаживающими, чтo cнaбжaет большoe кaчеcтвo oбрaбатываемой поверхности. Накатное устройство расположено на каретке с приводом роликов от 2-х параллельно соединенных гидроцилиндров однобокого поступки. Компактная гидростанция смонтирована на станине и не требует добавочного фундамента/ Станок осуществлен по античной схеме. Станина – цельная, литая, чугунная. Жесткость конструкции РТ301 01 разрешают использовать современный быстрорежущий и твердосплавный инструмент. Данный станок, впоследствии снятия накатного устройства и замены верхней части суппорта на резцовые салазки, можно эксплуатировать каким образом токарно-винторезный станок 1М63Н. Конструктивные особенности: обработка двух подступичных частей вагонной оси реализовывается в центрах за один установ; станок комплектуется поводковым устройством для вращения детали с использованием торцового паза или резьбовых отверстий в зависимости от типа оси; для нагрузки осей на станине установлены две убирающиеся опоры; жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; коробка подач имеет возвышенной твердостью кинематической цепи; все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, выносливы и отшлифованы; ограждения области резания и патрона, электрические и механические блокировки гарантируют безопасную работу станка. Основные технические характеристики РТ301 01 Параметр Значение Наибольшая длина заготовки для обрабатывания накатыванием, мм 2200 Диаметр устанавливаемой детали над станиной, мм, макс. 700 Диаметр обработки над суппортом, мм, макс. 350 Диаметр обрабатывания над накатным устройством, мм, макс. 200 Диаметр пиноли обратной козны, мм 120 Наименьший диаметр отделки накатыванием, мм 90 Пределы частот вращения шпинделя, об/мин 10÷1250 Крутящий время на шпинделе, кН·м, макс. 3,0 Вес подробности, устанавливаемой на станке в центрах, кг, макс. 3500 Класс точности станка Н Ширина станины, мм 580 Мощность двигателя, кВт 15 Стандартное оборудование: патрон Ø400 мм, 3-х кулачковый; центр обращающийся КМ6; ключи поводковое устройство Общее оборудование: УЦИ клиновая опора анкерный болт У нас Вы можете купить станок РТ301 01 в оригинальном осуществлении или заказать специализацию станка под конкретные производственные задачи. Артикул 11899 Внимание! Не является публичной офертой. Обращаем ваше внимание на то, что вся информация о товарах и ценах, предоставленная, носит исключительно информационный характер и ни при каких условиях не является публичной офертой. Окончательная цена зависит от характеристик и дополнительного оборудования. Точную цену уточняйте у нашего эксперта.
