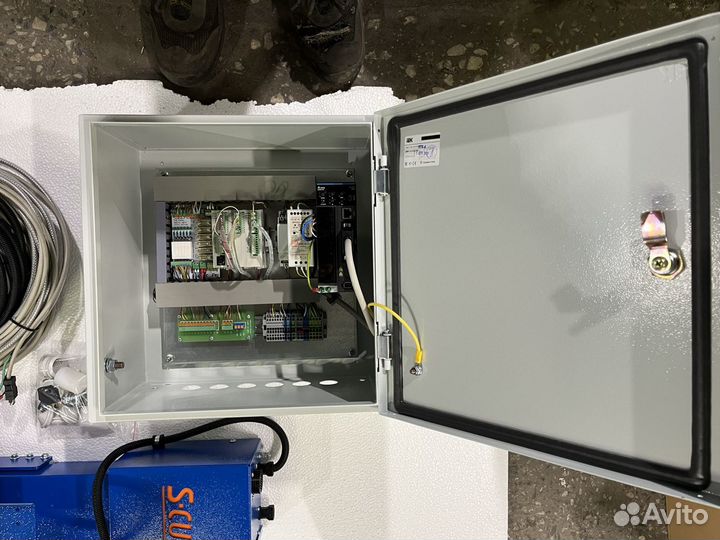

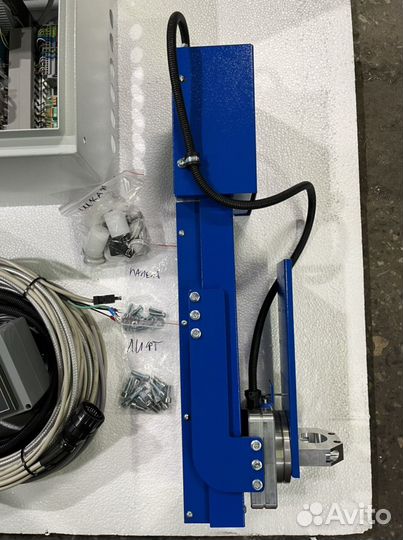

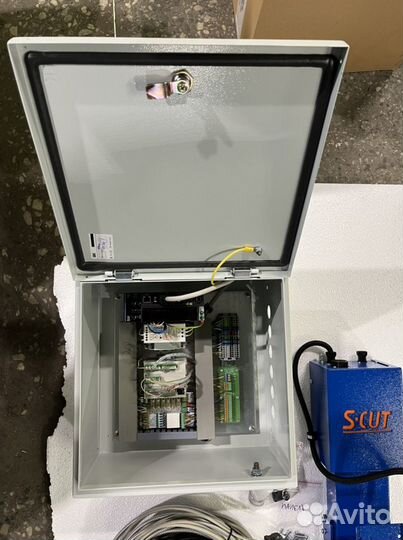

Система контроля высоты. S-CUT THC

Система контроля высоты резака «S-CUT THC» от С-АВТ — это универсальная, надежная и простая система контроля высоты резака, с широкими технологическими возможностями. S-CUT THC поддерживает работу с двумя типами резаков. Система имеет возможность настройки и сохранения параметров контура регулирования для нескольких режимов работы. Применение такой системы дает возможность использования на одной машине термической резки сразу двух технологий: плазменной и газокислородной резки металла, с минимальными затратами на модернизацию. Поддержание напряжения дуги, путем регулирования зазора между резаком и заготовкой — является залогом стабильности протекания физического процесса плазменной резки, а следовательно — стабильности качества реза и размеров детали, получаемой в процессе работы. B S-CUT THC применяется высокоскоростной пропорциональный цифровой контур управления сервоcистемой. В режиме импульсного режима управления обеспечивает динамическое поддержание заданного напряжения дуги с точностью: +/- 0.2 вольт и величину зазора с точностью до 0,2 мм. Регулирование этих параметров влияет на снижение образования окалины, качество среза и точность воспроизводимых размеров деталей. Для получения высокого качества плазменной резки необходимо и обязательно применение системы контроля высоты резака по напряжению дуги. Механическая часть системы S-CUT THC выполнена с использованием: без зазорной шариковинтовой передачи, прецизионных линейных направляющих, точно изготовленных деталей лифта и специальной технологии сборки. Магнитный узел безопасного крепления резаков позволяет устанавливать резак в ручную для резки под углом вдоль оси Х, производить быструю замену резаков, при выборе рабочего резака и предотвращает поломку резаков в аварийных ситуациях. По всем техническим возможностям система S-CUT THC не уступает, а за частую превосходит импортные аналоги по техническим характеристикам и имеет значительно низкую стоимость. THC реализует следующие функции: — Задание напряжения дуги от 50 до 300 Вольт с шагом 0,1 Вольт; — Скорость ручных перемещений до 100мм/с.; — Скорость автоматических перемещений до 100мм/с.; — Скорость поиска листа до 50 мм/с.; — Регулирование усилия касания листа с точностью до 1%; — Высота инициации дуги; — Время пробивки; — Высота резки; — Угол врезки (при врезке на большие толщины); — Наличие режима IHS(тест системы определения положения поверхности листа); — Время задержки автоматического регулирования по напряжению дуги; — Высота подъема при переходе от детали к детали; — Переход из автоматического режима регулирования в ручной и обратно, в процессе резки; — Отключение регулирования по напряжению при обходе углов. Технические характеристики Точность позиционирования резака: 0,2 мм Точность измерения напряжения дуги: 0,2 В Скорость позиционирования резака: до 100 мм/с Грузоподъемность: 30 кг Максимальный ход: 300 мм Высота: 560 мм Ширина: 140 мм Масса: 14 кг Магнитный узел безопасного крепления резаков: да
