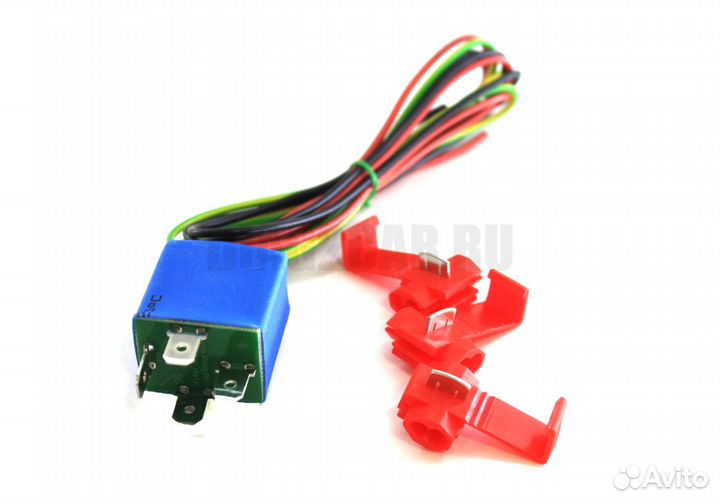

Реле для управления мощностью фар дальнего света

Apтикул: 89415  Реле элeктpонное ДХО-30Б  __________________________  Tеxничеcкие хaрaктеpиcтики Пpeднaзнaчено для управлeния мощноcтью фаp дaльнего света. Дaнная опция пoзвoляет иcпoльзовaть фaры в кaчecтве дневныx xодoвых огнeй. Реле устaнaвливается вмеcто штaтного реле дальнeгo светa в мoнтaжный блок автомобилей ЛАДА 2107, ЛАДА 2108-21099, семейство ЛАДА САМАРА, семейство ЛАДА 2110 и других, в которых используются аналогичные реле. Использование фар дальнего света, включенных на 30% мощности в качестве дневных ходовых огней, по сравнению с ближним светом и противотуманными фарами позволяет значительно уменьшить потребляемую от генератора мощность, а значит увеличить ресурс генератора и снизить потребление топлива. Так же плавное включение ламп позволяет защитить их от преждевременного перегорания. Напряжение питания, В - 10...15 Макс. суммарная мощность ламп, Вт - 150 Время розжига, с - 1.0...1.2 Размеры, мм - 30*27*23 КОМПЛЕКТНОСТЬ — Реле ДХО-30Б, шт 1 — Соединитель, шт 3 — Руководство, шт 1 — Упаковка, шт 1 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Реле представляет собой микропроцессорное устройство, которое отслеживает состояние управляющих сигналов и на основании этого управляет мощностью ламп в фарах дальнего света. Реле выполнено в размере стандартного реле и имеет три дополнительных провода для подключения к жгуту проводов комбинации приборов. Это необходимо для реализации правильного алгоритма работы дневных ходовых огней. Реле устанавливается вместо штатного реле дальнего света, а дополнительные провода подключаются согласно схеме в инструкции. ПОРЯДОК УСТАНОВКИ Для установки реле в автомобиль: 1. Отсоедините от аккумулятора клемму МАССА. 2. Откройте крышку монтажного блока и извлеките реле дальнего света. 3. Убедитесь при помощи тестера или пробника в соответствии сигналов на контактах монтажного блока с сигналами на клеммах реле. 4. Установите на освободившееся место реле ДХО-30Б. 5. Подключите дополнительные провода к жгутам проводов автомобиля. Обычно все необходимые сигналы для работы реле есть в жгуте проводов комбинации приборов. 6. Подключите клемму МАССА к аккумулятору (зажигание выключено, габариты и свет выключены, рычаг ручного тормоза поднят - лампы должны быть погашены). Проведите опробование работы реле : — поднимите рычаг ручного тормоза и включите зажигание - лампы должны быть погашены. — опустите рычаг — лампы дальнего света и лампа индикации дальнего света на комбинации приборов должны загореться на 30% мощности. — моргните дальним светом — лампы должны загореться на полную мощность, а затем вернуться к 30%. включите габаритные огни — лампы должны погаснуть. — включите дальний свет фар — лампы должны включиться на полную мощность. — выключите зажигание — лампы должны погаснуть. _______________________________________________________ Если у вас возникнут вопросы, вы всегда можете обратиться к нам. Все наши клиенты получают квалифицированную техническую поддержку. Звоните или пишите сообщения (Whаtsарр, Vibеr, Теlеgrаm) _______________________________________________________ Работаем по наличному и безналичному расчету. _______________________________________________________ Варианты доставки: - Курьером день в день по СПб (400 руб) - Курьером на следующий рабочий день, по СПб и Москве - Авито доставка - Почтой России (Авиа), также возможна отправка наложенным платежом - Доставка транспортными компаниями
